梯形图的基本电路 一一 双向控制电路 Network 1 IO.O 2190180.0 Network 2 IO.1 T0斤099%8Q0.1 Q0.1

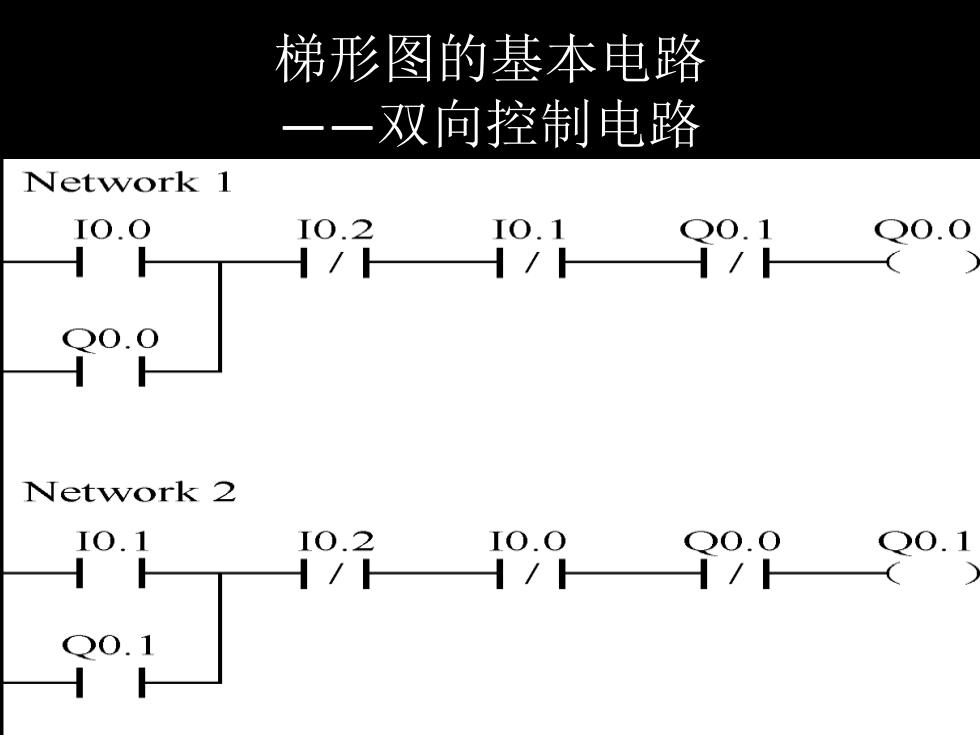

梯形图的基本电路 ——双向控制电路
梯形图的基本电路 一一双向控制电路 ● 说明： 在梯形图中，用两个启保停电路来分别控制电机的正转 和反转。 ● Q0.0、Q0.1的常闭触点分别与对方线圈串联，保证它们 不会同时为ON,称为互锁电路。 。 I0.1、I0.1的常闭触点接入对方的回路，称为按钮互锁电 路。设电机在正转，改成反转时，可不按停止按钮SB3, 直接按反转按钮SB2,I0.1常闭触点断开Q0.0线圈。 梯形图中的互锁和按钮互锁电路只能保证输出模块中与 Q0.0、Q0.1对应的硬件继电器的触点不能同时接通，但 不能保证控制电机的主触点由于电弧熔焊等故障，不能 正常断开时，造成三相短路的事故

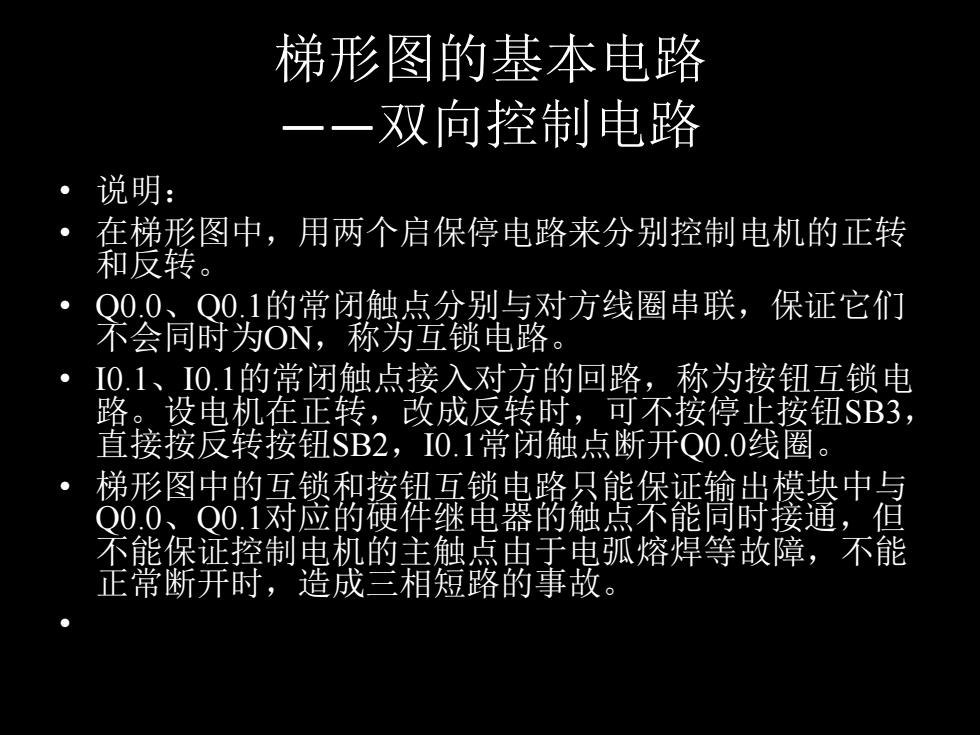

梯形图的基本电路 ——双向控制电路 • 说明： • 在梯形图中，用两个启保停电路来分别控制电机的正转 和反转。 • Q0.0、Q0.1的常闭触点分别与对方线圈串联，保证它们 不会同时为ON，称为互锁电路。 • I0.1、I0.1的常闭触点接入对方的回路，称为按钮互锁电 路。设电机在正转，改成反转时，可不按停止按钮SB3， 直接按反转按钮SB2，I0.1常闭触点断开Q0.0线圈。 • 梯形图中的互锁和按钮互锁电路只能保证输出模块中与 Q0.0、Q0.1对应的硬件继电器的触点不能同时接通，但 不能保证控制电机的主触点由于电弧熔焊等故障，不能 正常断开时，造成三相短路的事故。 •

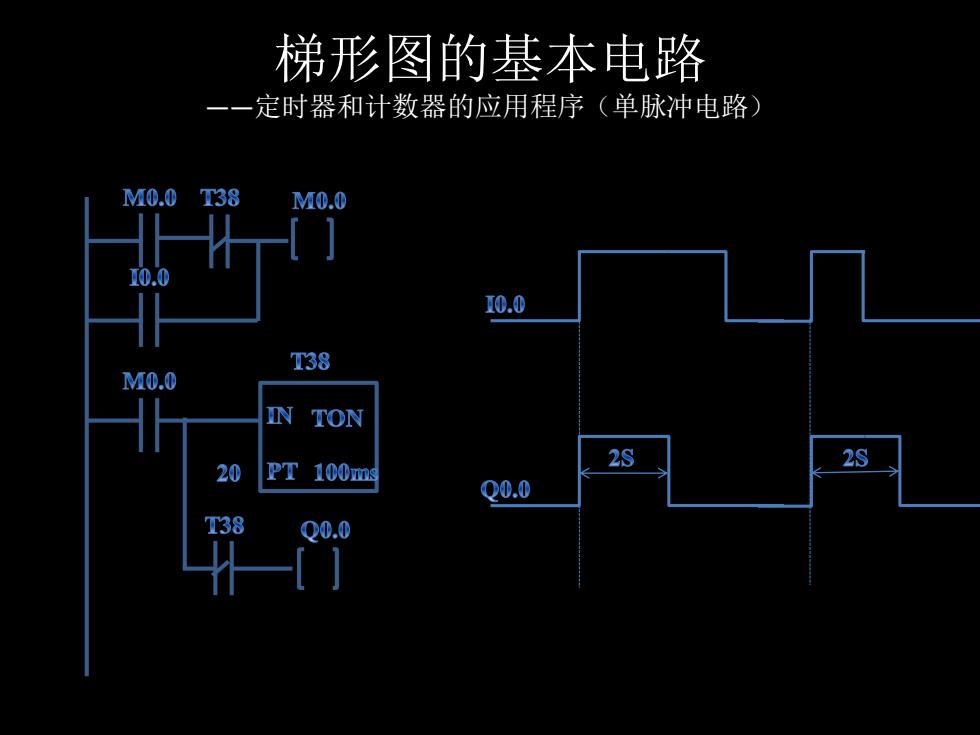

梯形图的基本电路 一一定时器和计数器的应用程序（单脉冲电路） M0.0T38 M0.0 0.0 0.0 T38 M0.0 N TON 2S 2S 20 PT 100mm Q0.0 38 Q0.0
梯形图的基本电路 ——定时器和计数器的应用程序（单脉冲电路）
梯形图的基本电路 一一定时器和计数器的应用程序（单脉冲电路〉 ·说明： ·控制输入0.0接通时，M0.0线圈得电并自锁， M0.0常开触点闭合，使T38开始定时、Q0.0 线圈得电，2S到，T38常闭触点断开，使 Q0.0线圈断电。 ● 如果用断开延时定时器能否实现呢？

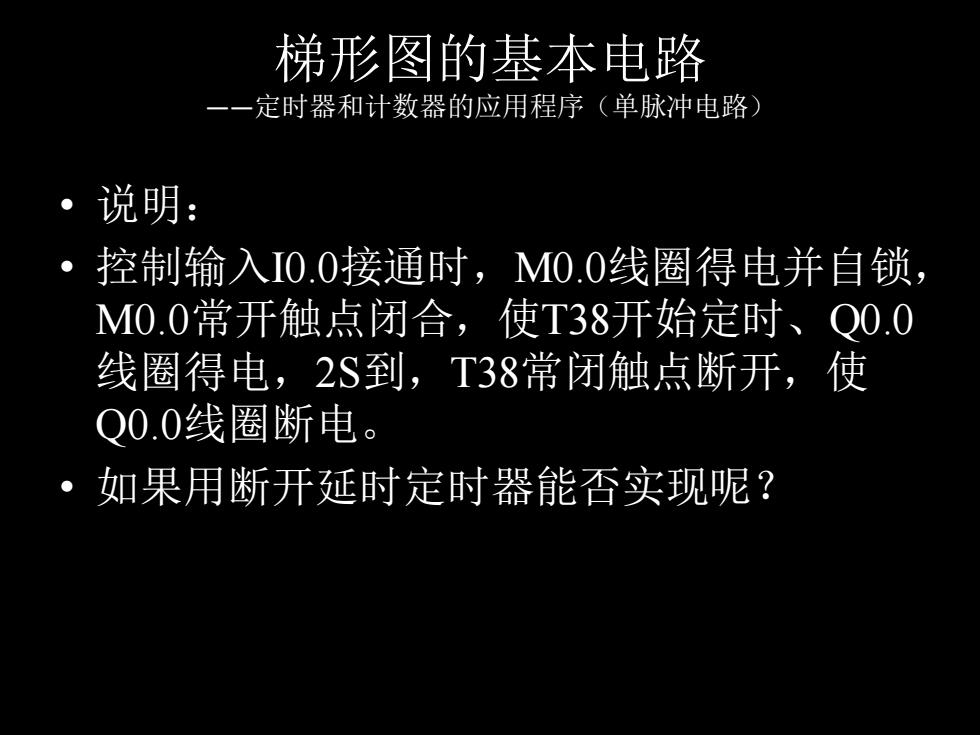

梯形图的基本电路 ——定时器和计数器的应用程序（单脉冲电路） • 说明： • 控制输入I0.0接通时，M0.0线圈得电并自锁， M0.0常开触点闭合，使T38开始定时、Q0.0 线圈得电，2S到，T38常闭触点断开，使 Q0.0线圈断电。 • 如果用断开延时定时器能否实现呢？
梯形图的基本电路 一一 定时器和计数器的应用程序（闪烁电路） Network 1 T37 IN TON 20 PT 100ms Network 2 T37 T38 IN TON 30-PT 1001ms Q0.0 人 ) I0.0 2s 3s Q0.0
梯形图的基本电路 ——定时器和计数器的应用程序（闪烁电路） 当输入信号I0.0接通后，定时器T37开始计时，2S后使输出信号Q0.0激励，同时 定时器T38开始计时；3S后，T37复位，定时器T38也复位；一个扫描周期后，定 时器T37又开始计时，重复上述过程。输出线圈Q0.0每隔2S接通3S的时间，如果 负载是灯的话，就会出现闪烁现象。 这里的I0.0在工作期间，始终保持接通状态，直至工作结束时再断开
