梯形图的基本电路 一一启保停电路 。根据上述要求，我们分析出输入信号为起 动按钮SB1和停止按钮SB2,输出信号为接 触器KM,所以I/O分配如下： 。 输入信号： 启动按钮SB1 0.0 停止按钮SB2 I0.1 ·输出信号： KM接触器 Q0.0

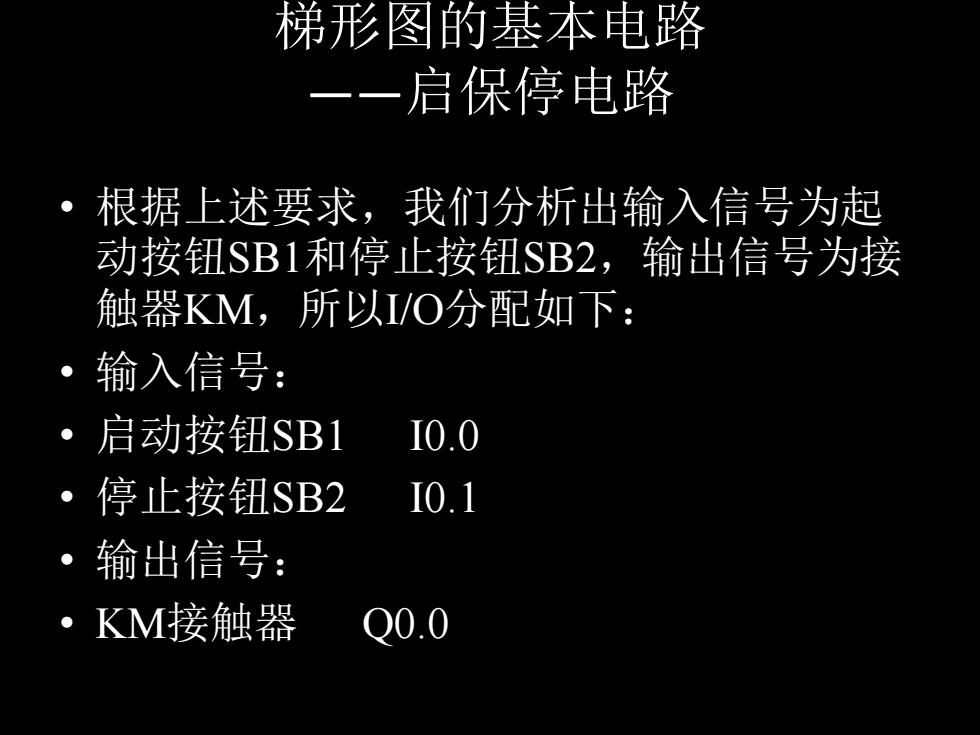

梯形图的基本电路 ——启保停电路 • 根据上述要求，我们分析出输入信号为起 动按钮SB1和停止按钮SB2，输出信号为接 触器KM，所以I/O分配如下： • 输入信号： • 启动按钮SB1 I0.0 • 停止按钮SB2 I0.1 • 输出信号： • KM接触器 Q0.0
梯形图的基本电路 启保停电路 IO.O I0.1 H/H 说明： 这种电路具有自锁或自保持作用。按一下停止 按钮I0.1,常闭触点断开，使Q0.0线圈断电，接 触器KM也断电，电机停转
梯形图的基本电路 ——启保停电路 说明： 这种电路具有自锁或自保持作用。按一下停止 按钮I0.1，常闭触点断开，使Q0.0线圈断电，接 触器KM也断电，电机停转
梯形图的基本电路 一一双向控制电路 SB1 I0.0 KM2 Q0.0 KMI SB2 1I0.1 S7200 KMI Q0.1 KM2 SB3 10.2 FU AC220V PLO DC24V COM COM 电机的正、反转控制是常用的控制形式。如图5.4所示，要求按下正转启 动按钮SB1时，电机正转，按下反转启动按钮SB2时，电机反转，按下停 止按钮SB3时，电机停转
梯形图的基本电路 ——双向控制电路 电机的正、反转控制是常用的控制形式。如图5.4所示，要求按下正转启 动按钮SB1时，电机正转，按下反转启动按钮SB2时，电机反转，按下停 止按钮SB3时，电机停转。 KM2 SB2 SB3 AC220V COM I0.0 I0.1 Q0.0 S7_200 PLC FU DC24V COM SB1 I0.2 KM1 Q0.1 KM2 KM1
SB1 10.0 KM2 Q0.0 KMI SB2 T0.1 S7200 KMI Q0.1 KM2 SB3 卫I0.2 FU AC220V PLC DC24V COM COM
KM2 SB2 SB3 AC220V COM I0.0 I0.1 Q0.0 S7_200 PLC FU DC24V COM SB1 I0.2 KM1 Q0.1 KM2 KM1
1///SHJ生十C少口 一一双向控制电路 经分析，I/O分配如下： 输入信号： 正转启动按钮SB1 I0.0 ·反转启动按钮SB2 I0.1 ·停止按钮SB3 I0.2 输出信号： 电机正转 Q0.0 电机反转 Q0.1
梯形图的基本电路 ——双向控制电路 • 经分析，I/O分配如下： • 输入信号： • 正转启动按钮SB1 I0.0 • 反转启动按钮SB2 I0.1 • 停止按钮SB3 I0.2 • 输出信号： • 电机正转 Q0.0 • 电机反转 Q0.1
