第四章PLC编程语言 1梯形图 2语句表 3逻辑功能图 4数据类型 5.寻址方式
第四章PLC编程语言 1梯形图 2 语句表 3逻辑功能图 4数据类型 5.寻址方式
4.1梯形图LAD) ◆梯形图和电路图很相似，采用诸如触点和线圈 的符号。这种编程语言针对熟悉接触器控制的 技术人员。 ◆由图形符号代表的各种指令，包括三个基本形 式。 1.触点一代表逻辑输入条件模拟开关、按钮、 内部条件等。 2.线圈一通常代表逻辑输出结果模拟灯、电机 启动器、干预继电器、内部输出条件等。 3.方框一代表附加指令，例如定时器、计数器 或数学指令
4.1梯形图(LAD) ◆梯形图和电路图很相似，采用诸如触点和线圈 的符号。这种编程语言针对熟悉接触器控制的 技术人员。 ◆由图形符号代表的各种指令，包括三个基本形 式。 1. 触点－代表逻辑输入条件模拟开关、按钮、 内部条件等。 2. 线圈－通常代表逻辑输出结果模拟灯、电机 启动器、干预继电器、内部输出条件等。 3. 方框－代表附加指令，例如定时器、计数器 或数学指令
4.1梯形图(LAD) ·选择LAD编辑器： 1.梯形逻辑便于新程序员使用。 2.图形显示通常很容易识别，在全世界通行。 3.LAD编辑器可与SIMATIC.和IEC1131-3指令 集一起使用。 4. 你始终可以使用STL编辑器显示用LAD编 辑器建立的程序
4.1梯形图(LAD) • 选择LAD编辑器： 1. 梯形逻辑便于新程序员使用。 2. 图形显示通常很容易识别，在全世界通行。 3. LAD编辑器可与SIMATIC和IEC1131-3指令 集一起使用。 4. 你始终可以使用STL编辑器显示用LAD编 辑器建立的程序

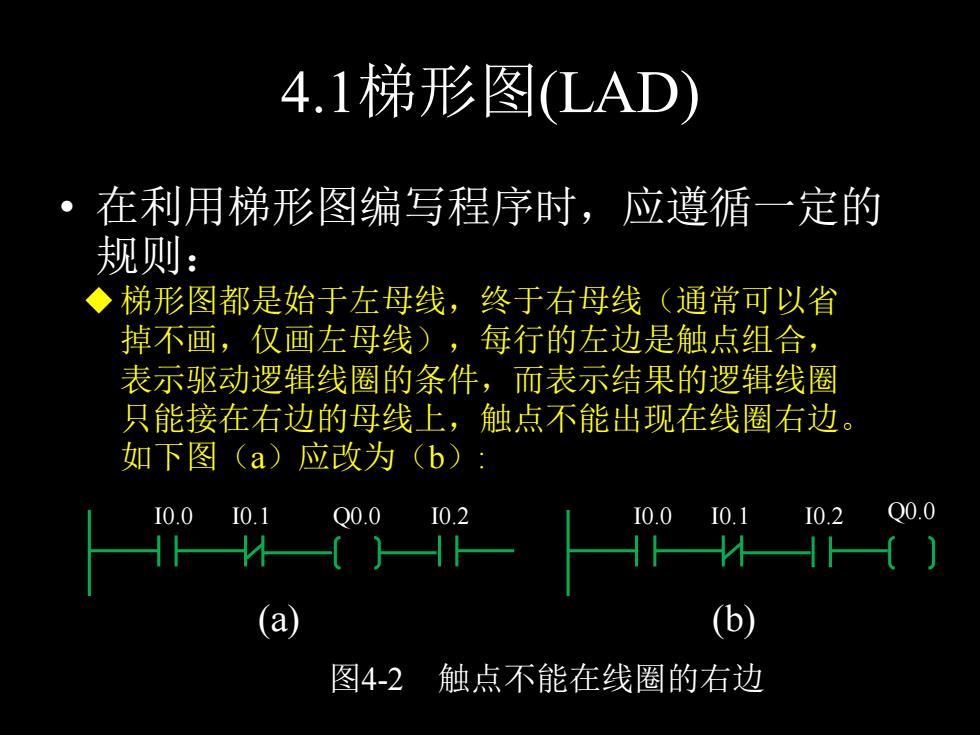

4.1梯形图(LAD) 在利用梯形图编写程序时，应遵循一定的 规则： ◆梯形图都是始于左母线，终于右母线（通常可以省 掉不画，仅画左母线)，每行的左边是触点组合， 表示驱动逻辑线圈的条件，而表示结果的逻辑线圈 只能接在右边的母线上，触点不能出现在线圈右边。 如下图(a)应改为(b) I0.0I0.1 Q0.0I0.2 I0.0 I0.1 I0.2 Q0.0 r ( (b) 图4-2触点不能在线圈的右边
4.1梯形图(LAD) • 在利用梯形图编写程序时，应遵循一定的 规则： ◆梯形图都是始于左母线，终于右母线（通常可以省 掉不画，仅画左母线），每行的左边是触点组合， 表示驱动逻辑线圈的条件，而表示结果的逻辑线圈 只能接在右边的母线上，触点不能出现在线圈右边。 如下图（a）应改为（b）: 图4-2 触点不能在线圈的右边 I0.0 I0.1 Q0.0 I0.2 (a) I0.0 I0.1 I0.2 Q0.0 (b)
4.1梯形图LAD) ◆触点应画在水平线上，不应画在垂直线上，如下图(a) 中的触点0.5与其它触点间的关系不能识别。对此类桥 式电路，应按从左到右，从上到下的单向性原则，单独 画出所有的去路。如图(b)所示： I0.1 I0.2 Q0.0 I0.1I0.5 I0.4 Q0.0 I0.310.5 I0.2 I0.3 I0.4 a 图4-3桥式电路变换 (b
4.1梯形图(LAD) ◆触点应画在水平线上，不应画在垂直线上，如下图（a） 中的触点I0.5与其它触点间的关系不能识别。对此类桥 式电路，应按从左到右，从上到下的单向性原则，单独 画出所有的去路。如图（b）所示： I0.2 I0.5 I0.3 I0.4 I0.1 Q0.0 (a) I0.1 I0.5 I0.4 Q0.0 I0.3 I0.3 I0.5 I0.2 I0.1 (b) 图4-3 桥式电路变换
