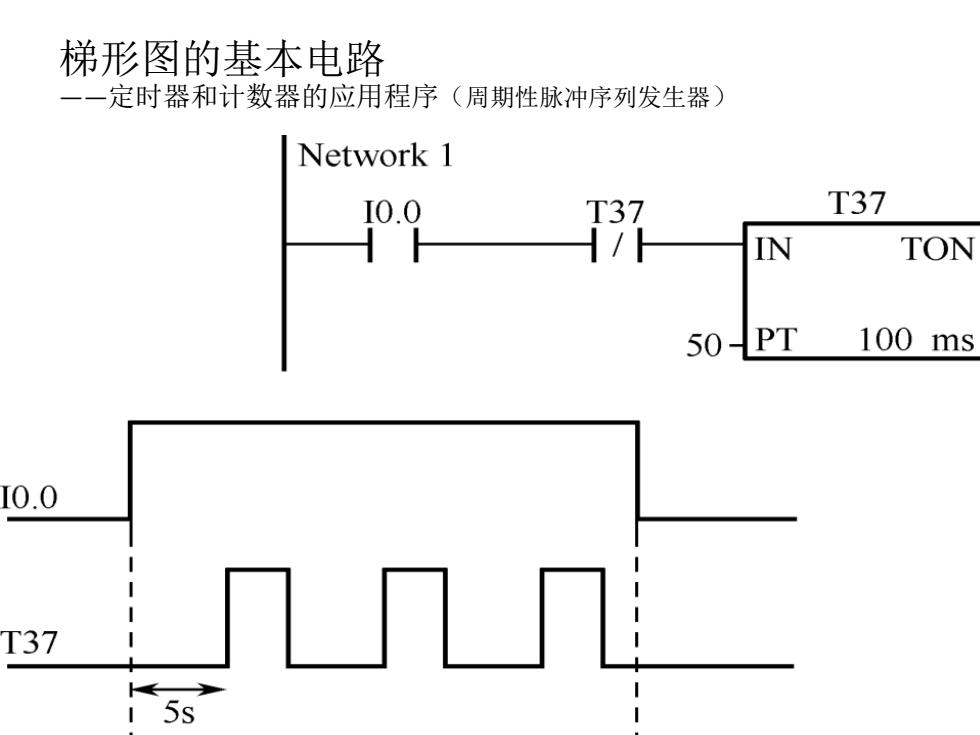

梯形图的基本电路 一一定时器和计数器的应用程序（周期性脉冲序列发生器） Network 1 09 T37 IN TON 50PT 100ms I0.0 T37 5s
梯形图的基本电路 ——定时器和计数器的应用程序（周期性脉冲序列发生器）

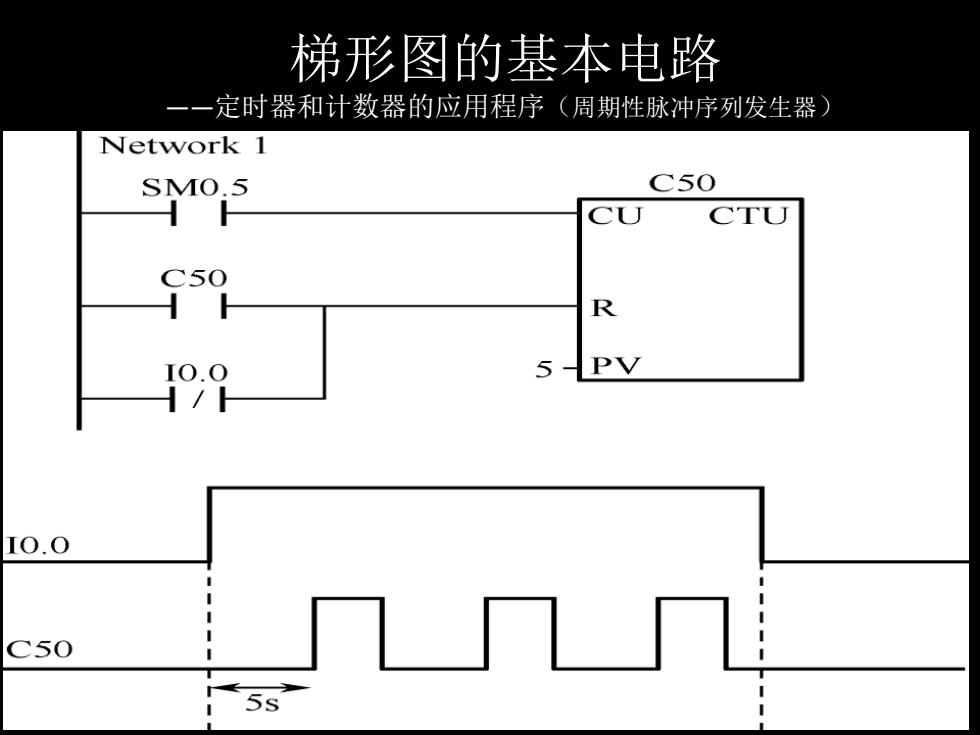

梯形图的基本电路 定时器和计数器的应用程序（周期性脉冲序列发生器） Network 1 C5O CU CTU C50 R I0.0 5 PV / IO.O C50 5s
梯形图的基本电路 ——定时器和计数器的应用程序（周期性脉冲序列发生器）

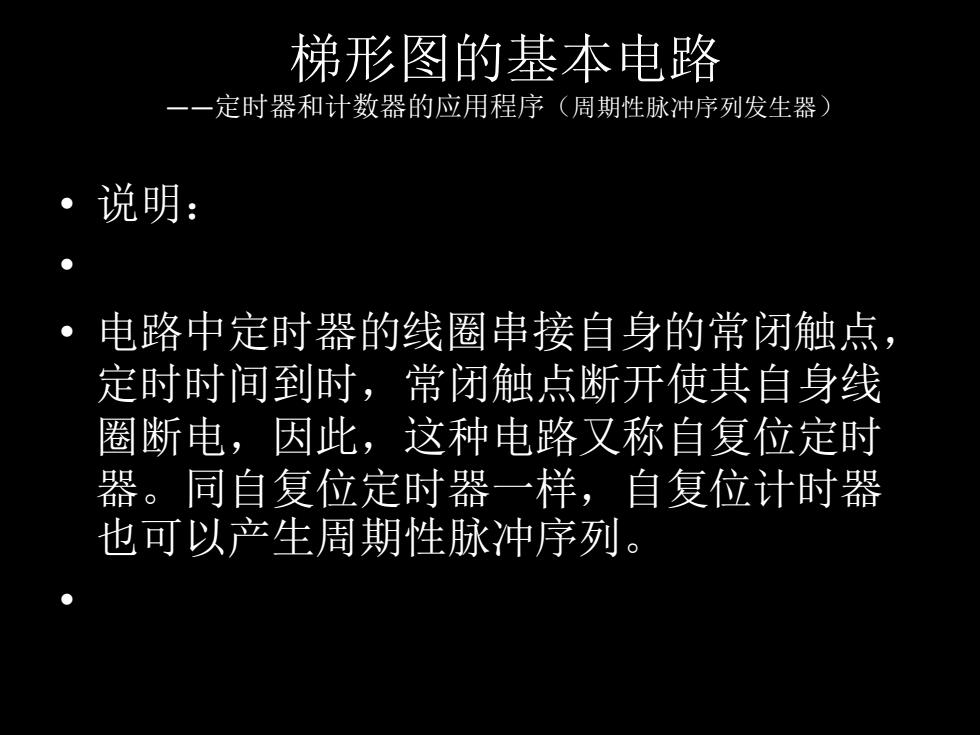

梯形图的基本电路 一一定时器和计数器的应用程序（周期性脉冲序列发生器） 说明： 电路中定时器的线圈串接自身的常闭触点， 定时时间到时，常闭触点断开使其自身线 圈断电，因此，这种电路又称自复位定时 器。同自复位定时器一样，自复位计时器 也可以产生周期性脉冲序列
• 说明： • • 电路中定时器的线圈串接自身的常闭触点， 定时时间到时，常闭触点断开使其自身线 圈断电，因此，这种电路又称自复位定时 器。同自复位定时器一样，自复位计时器 也可以产生周期性脉冲序列。 • 梯形图的基本电路 ——定时器和计数器的应用程序（周期性脉冲序列发生器）

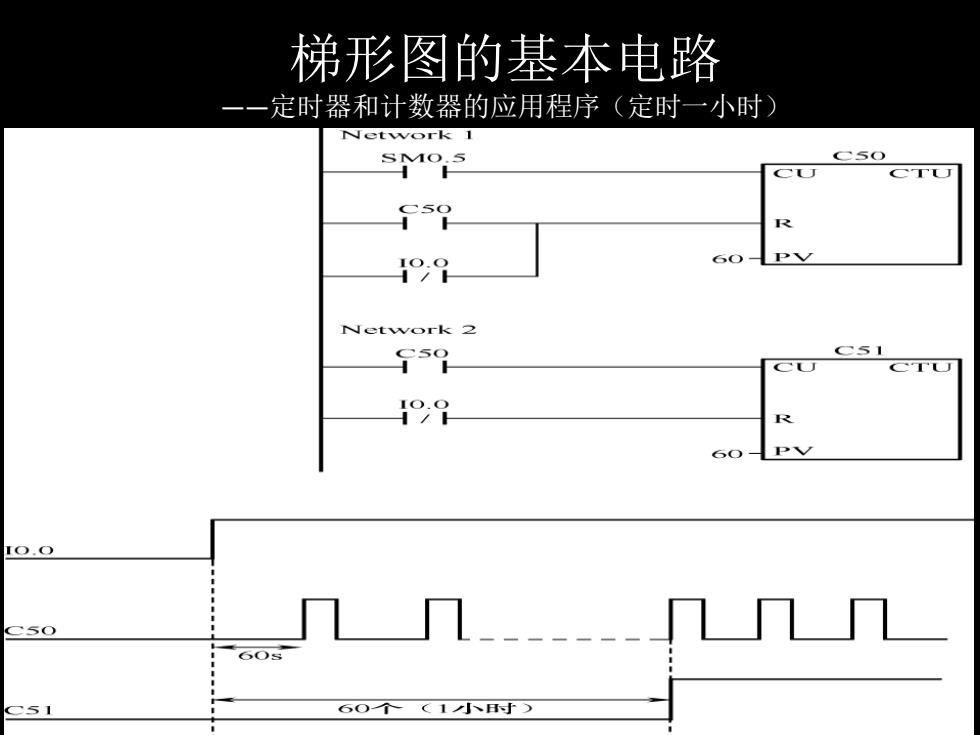

梯形图的基本电路 一一 定时器和计数器的应用程序（定时一小时） Network 1 CU F50 个 09 P Network 2 f59 51 CU CTU 19 R PV IO.O ℃5O 60s C51 6O个(1、日寸)
梯形图的基本电路 ——定时器和计数器的应用程序（定时一小时）

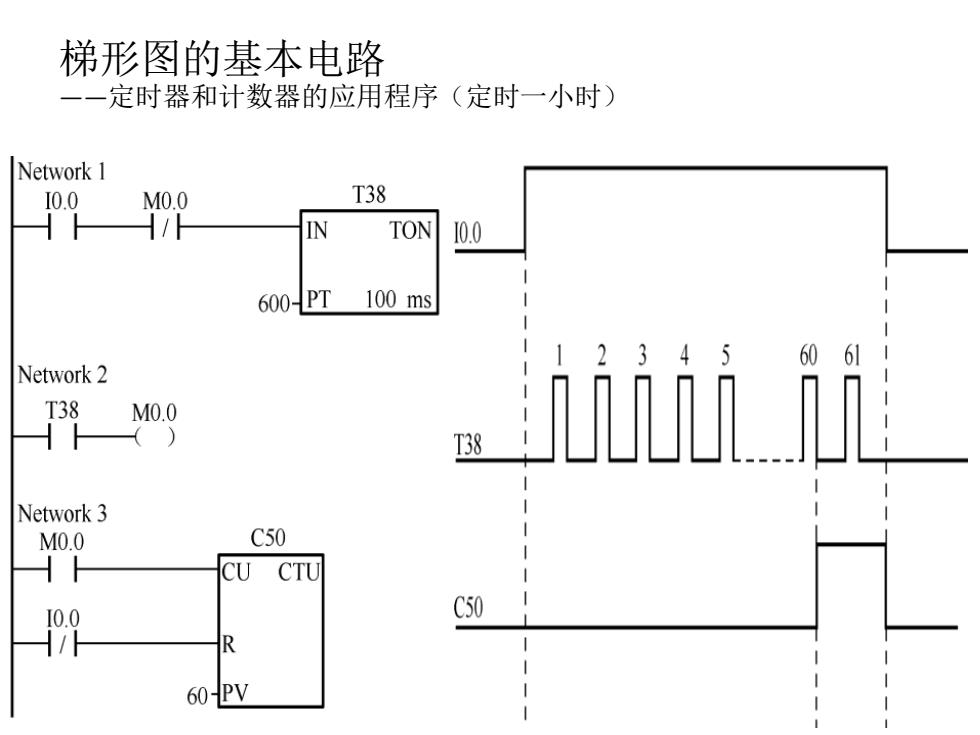

梯形图的基本电路 -一定时器和计数器的应用程序（定时一小时) Network 1 0.0 M0.0 T38 IN TON 0.0 600PT100ms 123 6061 Network 2 T38 M0.0 H p () T38 Network 3 M0.0 C50 HH cu cTU I0.0 C50 H/F R 60PV
梯形图的基本电路 ——定时器和计数器的应用程序（定时一小时）
