第三章人机对话与数据通信 键盘 LCD显示器 触摸屏技术 串行总线数据通信 PTR2000无线数据传输
第三章 人机对话与数据通信 键盘 LCD显示器 触摸屏技术 串行总线数据通信 PTR2000无线数据传输
3.1键盘 键盘的种类：键盘上闭合键的识别是由专用 短五生n 告L}n占占工分 称为编码键盘，靠软件实现的称 为非编码键盘。 键盘的接口必须解决下列的一些问题： (1)决定是否有键按下： (2)如有键按下，决定是哪一个键被按下； ● (3)确定被按键的读数： (4)反弹跳一按键抖动的消除。 (5)处理同时按键既同时有一个以上的按键
3.1 键盘 • 键盘的种类：键盘上闭合键的识别是由专用 硬件实现的，称为编码键盘，靠软件实现的称 为非编码键盘。 • 键盘的接口必须解决下列的一些问题： • （1）决定是否有键按下； • （2）如有键按下，决定是哪一个键被按下； • （3）确定被按键的读数； （4）反弹跳—按键抖动的消除。 （5）处理同时按键既同时有一个以上的按键
3.1.1非编码键盘 1.独立连接式非编码键盘 +V 10kQ*4 P 接 口
3.1.1 非编码键盘 1. 独立连接式非编码键盘 µP 接 口 +V 10kΩ*4
2.矩阵式非编码键盘 识别按键的方法< 行扫描法 线反转法 +5V 行码 列码 0键： 110 1110 10K2*3 1键： 110 1101 8 9]N A 2键：110 1011 x2 绳 6 3键：110 0111 xl 4 5] 4键：101 1110 0 2 3☒ 5键：101 1101 0123 A键：011 1011 列线
2.矩阵式非编码键盘 识别按键的方法 行扫描法 线反转法 行 线 x2 x1 x0 y0 y1 y2 y3 列线 0 4 8 9 5 1 2 3 6 7 A B 10KΩ*3 +5V 行 码 列 码 0键：1 1 0 1 1 1 0 1键：1 1 0 1 1 0 1 2键：1 1 0 1 0 1 1 3键：1 1 0 0 1 1 1 4键：1 0 1 1 1 1 0 5键：1 0 1 1 1 0 1 A键：0 1 1 1 0 1 1

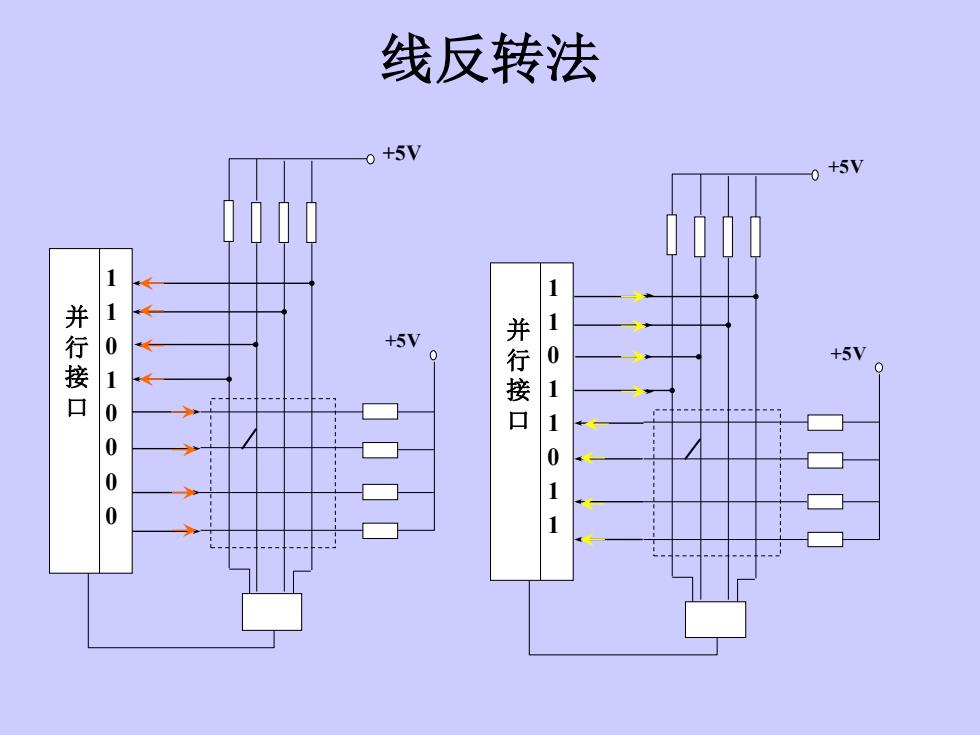

线反转法 o +5V 0 +5V 并行接口 1101000 +5V 并行接口 11011 +5V 0 1
线反转法 并行接口 11010000 + 5 V + 5 V 并行接口 11011011 + 5 V + 5 V
