第四章常用传感器和敏感元件 广东工业大学机电工程学院 3.常见的被测物理量 ·机械量：长度，厚度，位移，速度，加速度，旋转角，转数， 质量，重量，力，压力，真空度，力矩，风速，流速， 流量； 声 声压，噪声 磁通，磁场 温度：温度，热量，比热， ·光： 亮度，色彩
广东工业大学机电工程学院 3. 常见的被测物理量 • 机械量:长度,厚度,位移,速度,加速度,旋转角,转数, 质量,重量,力,压力,真空度,力矩,风速,流速, 流量; • 声: 声压,噪声. • 磁: 磁通,磁场. • 温度: 温度,热量,比热. • 光： 亮度，色彩 第四章 常用传感器和敏感元件

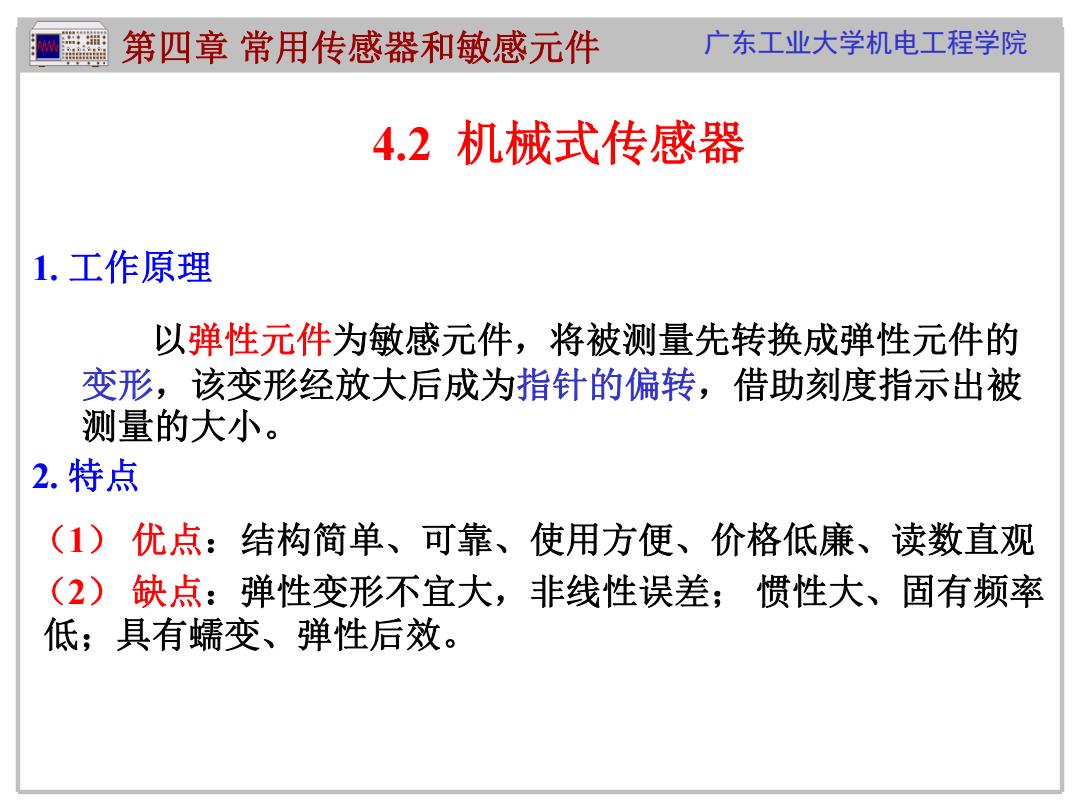

第四章常用传感器和敏感元件 广东工业大学机电工程学院 4.2机械式传感器 1.工作原理 以弹性元件为敏感元件，将被测量先转换成弹性元件的 变形，该变形经放大后成为指针的偏转，借助刻度指示出被 测量的大小。 2.特点 (1) 优点：结构简单、可靠、使用方便、价格低廉、读数直观 (2) 缺点：弹性变形不宜大，非线性误差；惯性大、固有频率 低；具有蠕变、弹性后效
广东工业大学机电工程学院 1. 工作原理 以弹性元件为敏感元件，将被测量先转换成弹性元件的 变形，该变形经放大后成为指针的偏转，借助刻度指示出被 测量的大小。 2. 特点 （1） 优点：结构简单、可靠、使用方便、价格低廉、读数直观 （2） 缺点：弹性变形不宜大，非线性误差； 惯性大、固有频率 低；具有蠕变、弹性后效。 4.2 机械式传感器 第四章 常用传感器和敏感元件
第四章常用传感器和敏感元件 广东工业大学机电工程学院 3.常用的机械式传感器 环形测力计 弹簧秤 温度计 压力计
广东工业大学机电工程学院 环形测力计 弹簧秤 压力计 3. 常用的机械式传感器 第四章 常用传感器和敏感元件 温度计
第四章常用传感器和敏感元件 广东工业大学机电工程学院 4.3电阻传感器 >电阻式传感器是把被测量转换为电阻变化的一种传感器。 >按工作的原理可分为：变阻器式、电阻应变式、热敏式、光 敏式。 电阻率 电阻的计算公式：R=PA 电阻丝长度 A一电阻丝截面积
广东工业大学机电工程学院 4.3 电阻传感器 电阻式传感器是把被测量转换为电阻变化的一种传感器。 按工作的原理可分为: 变阻器式、电阻应变式、热敏式、光 敏式。 l R A 电阻的计算公式: l A — — — 电阻率 电阻丝长度 电阻丝截面积 第四章 常用传感器和敏感元件
第四章常用传感器和敏感元件 广东工业大学机电工程学院 4.3.1变阻器式电阻式传感器 1.工作原理 ■工作原理：如果电阻丝直径和材质一定，则电阻值随 电阻丝长度而变化。通过改变电位器触头的位置，把位 移的变化转换成电阻丝长度的变化，从而引起电阻的变 化。 2.主要类型 ■有直线位移型、角位移型、非线性型等
广东工业大学机电工程学院 4.3.1变阻器式电阻式传感器 1. 工作原理 工作原理：如果电阻丝直径和材质一定，则电阻值随 电阻丝长度而变化。通过改变电位器触头的位置，把位 移的变化转换成电阻丝长度的变化，从而引起电阻的变 化。 2.主要类型 有直线位移型、角位移型、非线性型等。 第四章 常用传感器和敏感元件
