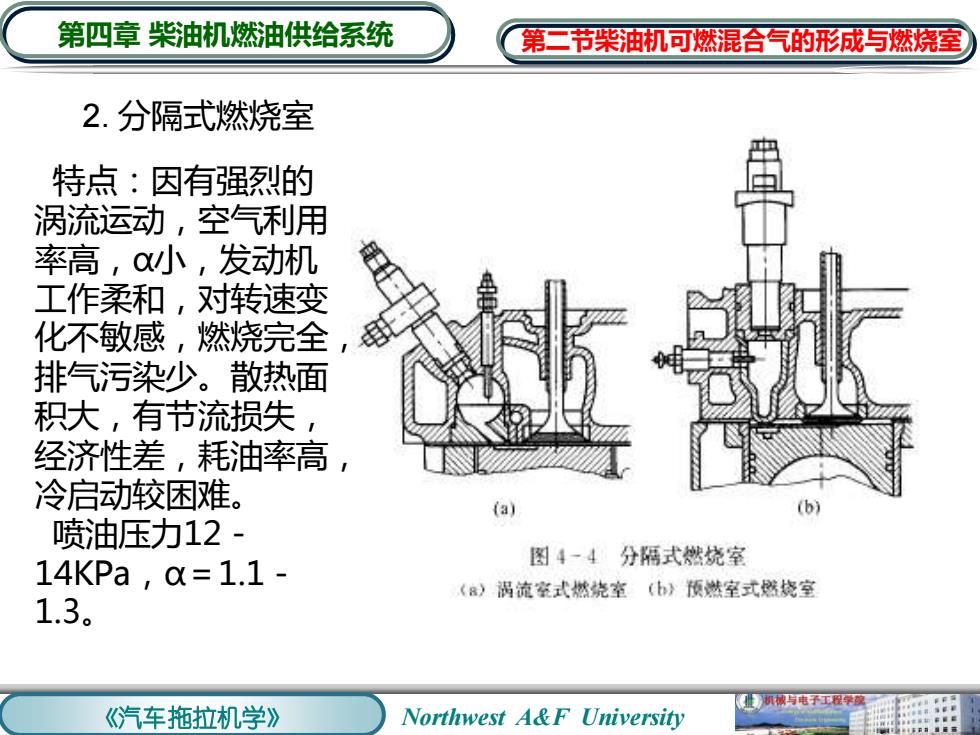

第四章柴油机燃油供给系统 第二节柴油机可燃混合气的形成与燃烧室 2.分隔式燃烧室 特点：因有强烈的 涡流运动，空气利用 率高，小，发动机 工作柔和，对转速变 化不敏感，燃烧完全 排气污染少。散热面 积大，有节流损失 经济性差，耗油率高 冷启动较困难。 (a) 喷油压力12- 14KPa,0=1.1- 图4一4分隔式燃烧室 《a)祸流室式燃烧室(b)预燃室式燃烧室 1.3。 址新械与电子工程学豫 《汽车拖拉机学》 Northwest A&F University
《汽车拖拉机学》 Northwest A&F University 第四章 柴油机燃油供给系统 2. 分隔式燃烧室 特点：因有强烈的 涡流运动，空气利用 率高，α小，发动机 工作柔和，对转速变 化不敏感，燃烧完全， 排气污染少。散热面 积大，有节流损失， 经济性差，耗油率高， 冷启动较困难。 喷油压力12－ 14KPa，α＝1.1－ 1.3。 第二节柴油机可燃混合气的形成与燃烧室
第四章柴油机燃油供给系统 第三节喷油器 喷油器的功用是将来自喷油泵 的高压柴油喷射雾化，并按一定的 要求将柴油喷射到燃烧室中。喷油 器分为两大类，即开式喷油器与闭 式喷油器，闭式喷油器常见的类型 有孔式和轴针式两中。 一、孔式喷油器 孔式喷油器主要用于直接 喷射的燃烧室。喷孔数目的范 围一般为1至8个，喷孔的直径 为0.25至0.8mm。 1.同油管螺栓2.调压螺钉3 1.垫陶5.调压弹簧.的r 8.紧固螺套9定位销1，· 8气 12.喷油器推体1.浊道 上： 图1-。孔式喷油界 《汽车拖拉机学》 Northwest A&F University
《汽车拖拉机学》 Northwest A&F University 第四章 柴油机燃油供给系统 喷油器的功用是将来自喷油泵 的高压柴油喷射雾化，并按一定的 要求将柴油喷射到燃烧室中。喷油 器分为两大类，即开式喷油器与闭 式喷油器，闭式喷油器常见的类型 有孔式和轴针式两中。 一、孔式喷油器 孔式喷油器主要用于直接 喷射的燃烧室。喷孔数目的范 围一般为1至8个，喷孔的直径 为0.25至0.8 mm。 第三节 喷油器
第四章柴油机燃油供给系统 第三节喷油器 10 (h) 图4-6孔式喷油器工作过程示意图 ()喷油()关闭 址新被与电子工程学候 《汽车拖拉机学》 Northwest A&F University
《汽车拖拉机学》 Northwest A&F University 第四章 柴油机燃油供给系统 第三节 喷油器

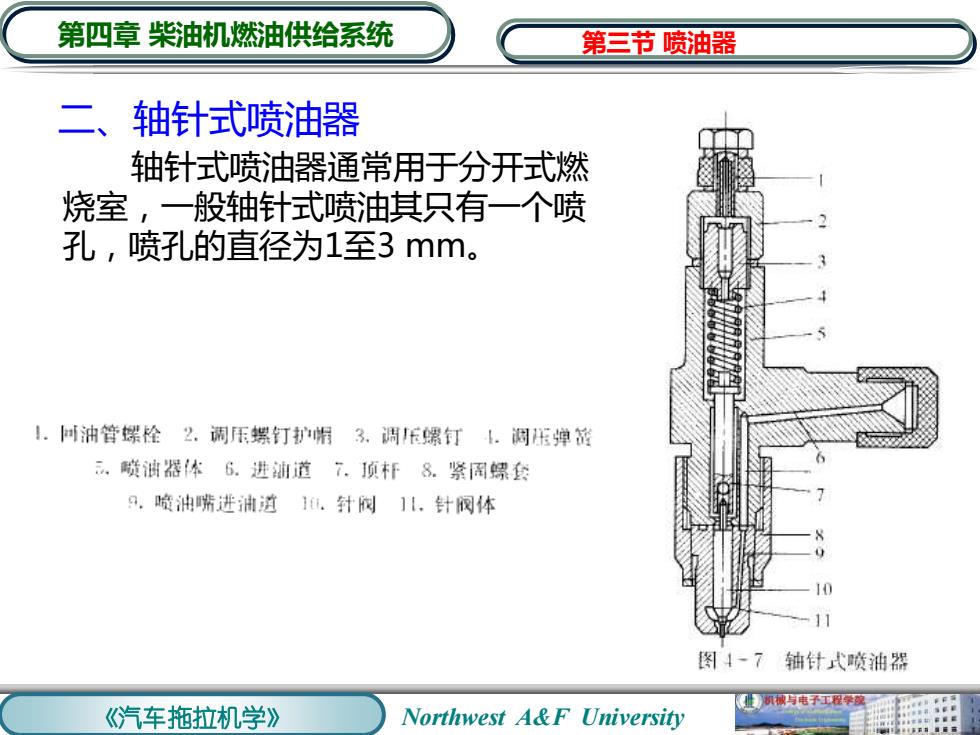

第四章柴油机燃油供给系统 第三节喷油器 二、轴针式喷油器 轴针式喷油器通常用于分开式然 烧室，一般轴针式喷油其只有一个喷 孔，喷孔的直径为1至3mm。 1.问油管螺栓2.调压螺钉护帽3.调压螺钉【.调压弹窗 .碳油器体6.进油道7.顶杆8.紧阁螺套 a.喷油嘴进油道1.针闷1【.针阀体 10 11 图1一7轴针式喷油器 《汽车拖拉机学》 Northwest A&F University 电子学用
《汽车拖拉机学》 Northwest A&F University 第四章 柴油机燃油供给系统 二、轴针式喷油器 轴针式喷油器通常用于分开式燃 烧室，一般轴针式喷油其只有一个喷 孔，喷孔的直径为1至3 mm。 第三节 喷油器
第四章柴油机燃油供给系统 第三节喷油器 (a) (b】 图4-8轴针式喷油泵工作原理 (#)进油(b)射 (b (c) (d) 图4一9览油嘴型式 (a)单孔式(b)多孔式(c)普通轴针式(d)分流轴针式()节流轴针式样 1.针倒2.针阀体 《汽车拖拉机学》 Northwest A&F University
《汽车拖拉机学》 Northwest A&F University 第四章 柴油机燃油供给系统 第三节 喷油器
