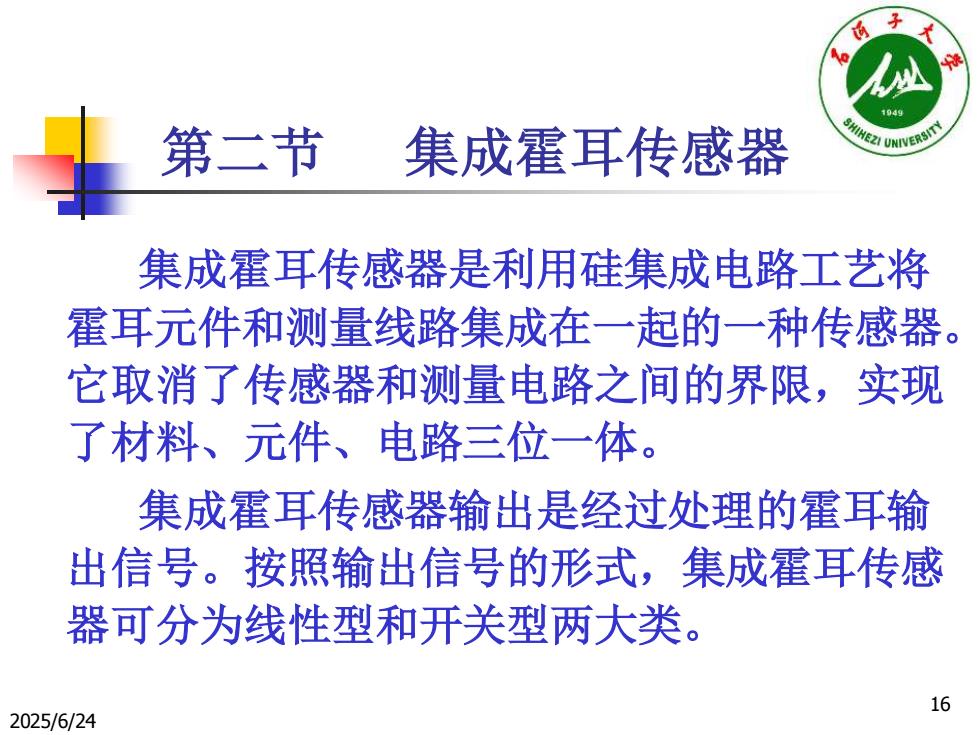

子福M丛1949UNIVER第二节集成霍耳传感器集成霍耳传感器是利用硅集成电路工艺将霍耳元件和测量线路集成在一起的一种传感器它取消了传感器和测量电路之间的界限，实现了材料、元件、电路三位一体。集成霍耳传感器输出是经过处理的霍耳输出信号。按照输出信号的形式，集成霍耳传感器可分为线性型和开关型两大类。162025/6/24
2025/6/24 16 第二节 集成霍耳传感器 集成霍耳传感器是利用硅集成电路工艺将 霍耳元件和测量线路集成在一起的一种传感器。 它取消了传感器和测量电路之间的界限，实现 了材料、元件、电路三位一体。 集成霍耳传感器输出是经过处理的霍耳输 出信号。按照输出信号的形式，集成霍耳传感 器可分为线性型和开关型两大类

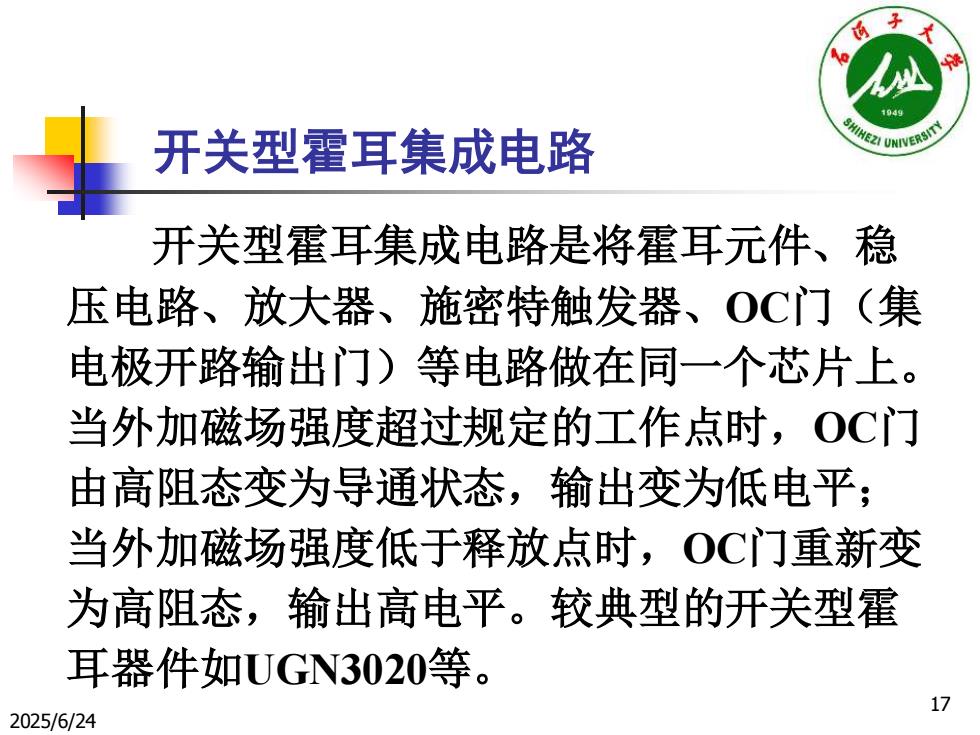

子O福MM1949开关型霍耳集成电路开关型霍耳集成电路是将霍耳元件、稳压电路、放大器、施密特触发器、OC门（集电极开路输出门）等电路做在同一个芯片上。当外加磁场强度超过规定的工作点时，OC门由高阻态变为导通状态，输出变为低电平；当外加磁场强度低于释放点时，OC门重新变为高阻态，输出高电平。较典型的开关型霍耳器件如UGN3020等。172025/6/24
2025/6/24 17 开关型霍耳集成电路 开关型霍耳集成电路是将霍耳元件、稳 压电路、放大器、施密特触发器、OC门（集 电极开路输出门）等电路做在同一个芯片上。 当外加磁场强度超过规定的工作点时，OC门 由高阻态变为导通状态，输出变为低电平； 当外加磁场强度低于释放点时，OC门重新变 为高阻态，输出高电平。较典型的开关型霍 耳器件如UGN3020等
子福M开关型霍耳集成电路的外形及内部电路13稳压电源50施密特Vcc1.51Vo触发电路4.5霍耳H3020V+A元件CCKoC门单位：mm双端输入、3o单端输出运放231GHIOIndinoC(a)外形(b)内部电路Deg.PH-OCSA182025/6/24
2025/6/24 18 开关型霍耳集成电路的外形及内部电路 OC门 施密特 触发电路 双端输入、 单端输出运放 霍耳 元件 . Vcc

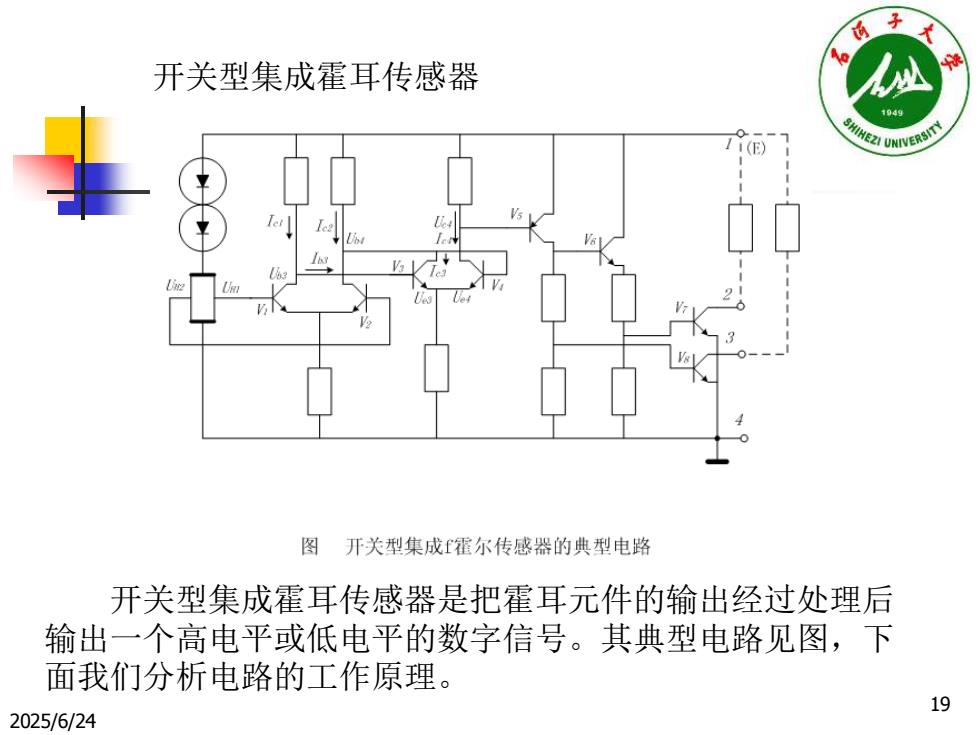

子A福MM开关型集成霍耳传感器1949UNIVERTes0Ia?/LoaURV图开关型集成霍尔传感器的典型电路开关型集成霍耳传感器是把霍耳元件的输出经过处理后输出一个高电平或低电平的数字信号。其典型电路见图，下面我们分析电路的工作原理192025/6/24
2025/6/24 19 开关型集成霍耳传感器 开关型集成霍耳传感器是把霍耳元件的输出经过处理后 输出一个高电平或低电平的数字信号。其典型电路见图，下 面我们分析电路的工作原理
