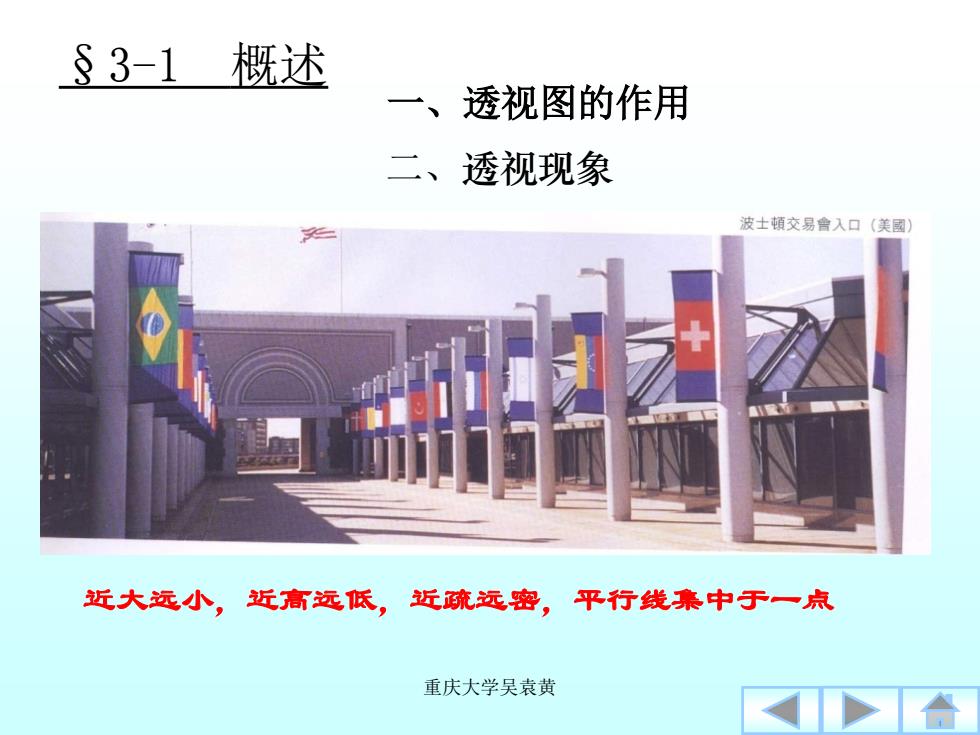

§3-1概述 一、透视图的作用 二、透视现象 波士頓交易鲁入口（美围】 近大远小，近高远低，近疏远密，平行线集中于一点 重庆大学吴袁黄
§3-1 概述 二、透视现象 近大远小，近高远低，近疏远密，平行线集中于一点 一、透视图的作用 重庆大学吴袁黄
四、透视图中的术语和符号 画面 事此视以 主点 Q 视距 视海，音常 小'就苹线知寄绘拂电璃。 h 面的分界线。 s 视点 视平线 视高 h g 视平面 90° 基面 基线 重庆大学吴袁黄 站点
四、透视图中的术语和符号 G P 基面 视平线 视距 视高 主点 站点 视点 基线 画面 s g g 90° sg 画面基面P—G—透视投影面，可以是平面，也可以 放置建筑物的水平面。 是弧形面或球面。 基线g－g—基面与画面的交线。 视点S—投影中心，即人眼所 在的位置。 站点s 视点在基面上的正投影， 即人的站立点。 主点s′— 视点在画面上的正投影，也 叫视心或心点。 视高Ss—视点到基面的距离，画面 上表现为h－h到g－g的距离，常用 s′sg表示。 视距Ss′—视点到画面的距离，也是主视 线的真长，当画面垂直基面时，在基面上常 用ssg表示，即站点到基线的距离。 视平线h－h—过视点的水平面与 画面的交线。它平行于g－g，主点 s′一定在视平线上，它是天空和地 面的分界线。 h h s′ S 视平面 视平面—过视点的水平面。 重庆大学吴袁黄
§3-2点的透视及规律 一、点的透视概念 二、点的基透视 三、由点的透视和基透视作图 重庆大学吴袁黄
§3-2 点的透视及规律 一、点的透视概念 二、点的基透视 三、由点的透视和基透视作图 重庆大学吴袁黄
I、当画面L基面时，点的透视与基透视连线⊥h一h(或g一g)。 2、点的透视与基透视的距离为点的透视高度，点的透视高度一般不 等于点的实际高度，只有当点位于画面上时，点的实际高度等于其透 视高度，以后我们把这样的高度线叫真高线。 3、将A点‖于画面等距离移动，其透视高度不变。 4、在同一视线上的所有点，其透视重合，但基透视不重合，画面后的 点，距画面越远，其基透视越靠近视平线，无限远点的基透视则在视 平线上。画面前的点，其基透视在基线的下方。 5、位于同一铅垂线上的若干点，基透视重合，透视不重合，透视高者， 空间点高。 综上所述，在透视图中，点的空间位置，必须根据点的透 视和基透视才能确定。 重庆大学吴袁黄
2、点的透视与基透视的距离为点的透视高度，点的透视高度一般不 等于点的实际高度，只有当点位于画面上时，点的实际高度等于其透 视高度，以后我们把这样的高度线叫真高线。 1、当画面⊥基面时，点的透视与基透视连线⊥h－h(或g－g)。 4、在同一视线上的所有点，其透视重合，但基透视不重合，画面后的 点，距画面越远，其基透视越靠近视平线，无限远点的基透视则在视 平线上。画面前的点，其基透视在基线的下方。 3、将A点∥于画面等距离移动，其透视高度不变。 5、 位于同一铅垂线上的若干点，基透视重合，透视不重合，透视高者， 空间点高。 综上所述，在透视图中，点的空间位置，必须根据点的透 视和基透视才能确定。 重庆大学吴袁黄
