第六章結構工程 0子36
1 第六章 結構工程

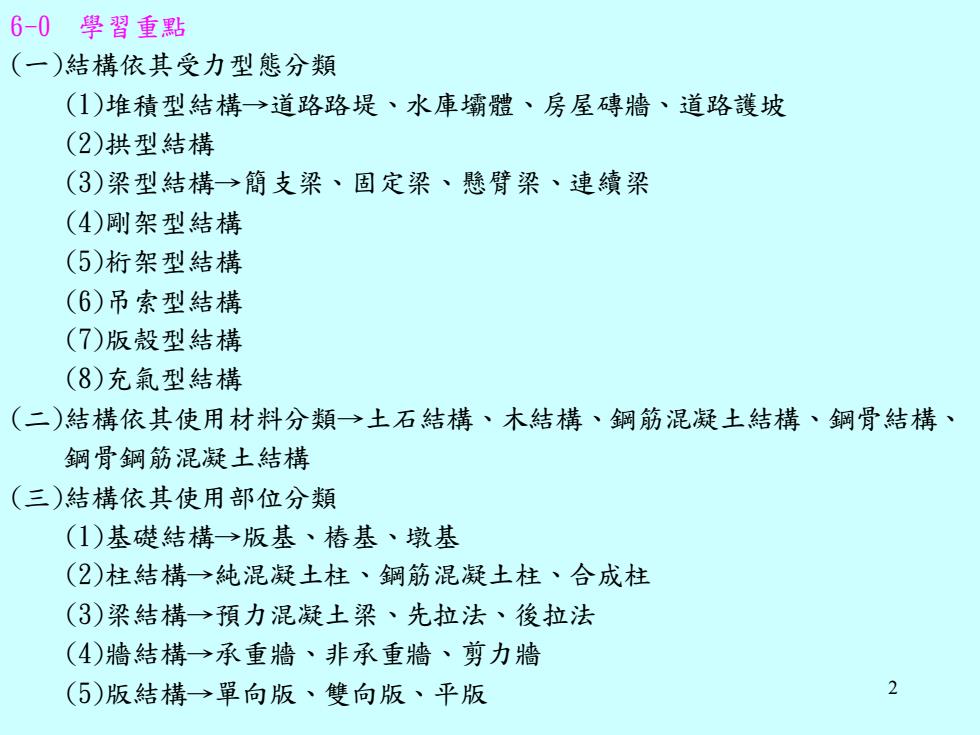

6-0學習重點 (一)結構依其受力型態分類 ()堆積型結構→道路路堤、水庫壩體、房屋磚牆、道路護坡 (2)拱型結構 (3)梁型結構→簡支梁、固定梁、懸臂梁、連續梁 (4)剐架型結構 (5)桁架型結構 (6)吊索型結構 (7)版殼型結構 (8)充氣型結構 (二)結構依其使用材料分類→土石結構、木結構、鋼筋混凝土結構、鋼骨結構、 鋼骨鋼筋混凝土結構 (三)結構依其使用部位分類 (1)基礎結構→版基、樁基、墩基 (2)柱結構→純混凝土柱、鋼筋混凝土柱、合成柱 (③)梁結構→預力混凝土梁、先拉法、後拉法 (4)牆結構→承重牆、非承重牆、剪力牆 (⑤)版結構→單向版、雙向版、平版 2
2 6-0 學習重點 (一)結構依其受力型態分類 (1)堆積型結構→道路路堤、水庫壩體、房屋磚牆、道路護坡 (2)拱型結構 (3)梁型結構→簡支梁、固定梁、懸臂梁、連續梁 (4)剛架型結構 (5)桁架型結構 (6)吊索型結構 (7)版殼型結構 (8)充氣型結構 (二)結構依其使用材料分類→土石結構、木結構、鋼筋混凝土結構、鋼骨結構、 鋼骨鋼筋混凝土結構 (三)結構依其使用部位分類 (1)基礎結構→版基、樁基、墩基 (2)柱結構→純混凝土柱、鋼筋混凝土柱、合成柱 (3)梁結構→預力混凝土梁、先拉法、後拉法 (4)牆結構→承重牆、非承重牆、剪力牆 (5)版結構→單向版、雙向版、平版

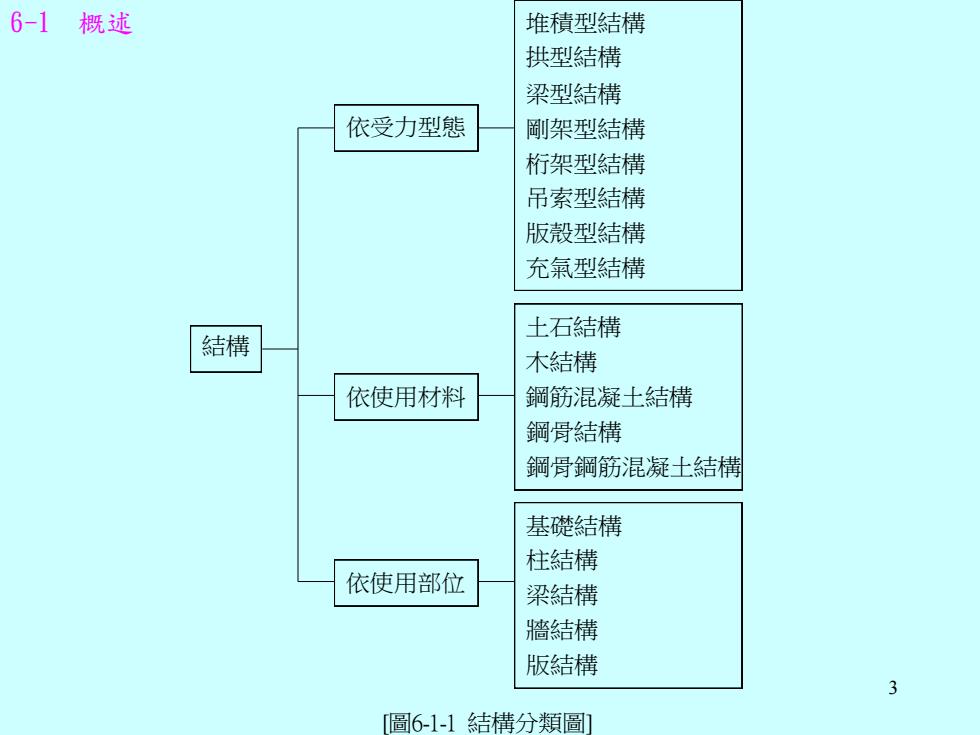

6-1概述 堆積型結構 拱型結構 梁型結構 依受力型態 剛架型結構 桁架型結構 吊索型結構 版殼型結構 充氣型結構 土石結構 結構 木結構 依使用材料 鋼筋混凝土結構 鋼骨結構 鋼骨鋼筋混凝土結構 基礎結構 柱結構 依使用部位 梁結構 牆結構 版結構 3 圖6-1-1結構分類圖]
3 6-1 概述 結構 依使用材料 依使用部位 [圖6-1-1 結構分類圖] 依受力型態 堆積型結構 拱型結構 梁型結構 剛架型結構 桁架型結構 吊索型結構 版殼型結構 充氣型結構 土石結構 木結構 鋼筋混凝土結構 鋼骨結構 鋼骨鋼筋混凝土結構 基礎結構 柱結構 梁結構 牆結構 版結構

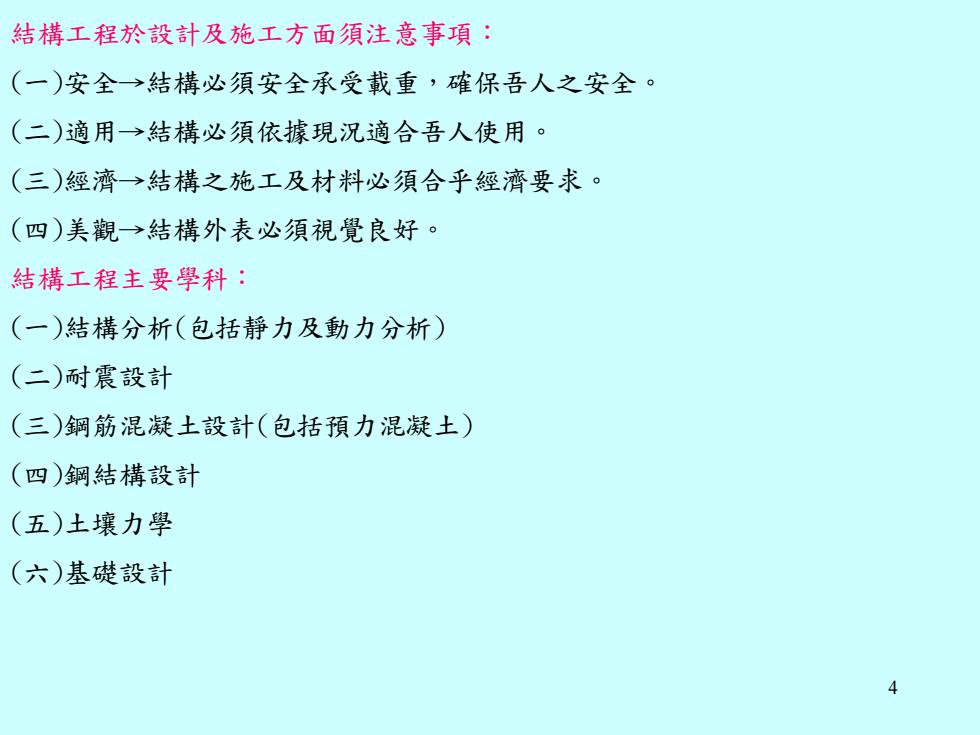

結構工程於設計及施工方面須注意事項： (一)安全→結構必須安全承受載重，確保吾人之安全。 (二)適用→結構必須依據現况適合吾人使用。 (三)經濟→結構之施工及材料必須合乎經濟要求。 (四)美觀→結構外表必須視覺良好。 結構工程主要學科： (一)結構分析（包括静力及動力分析） (二)耐震設計 (三)鋼筋混凝土設計（包括預力混凝土） (四)鋼結構設計 (五)土壤力學 (六)基礎設計 4
4 結構工程於設計及施工方面須注意事項： (一)安全→結構必須安全承受載重，確保吾人之安全。 (二)適用→結構必須依據現況適合吾人使用。 (三)經濟→結構之施工及材料必須合乎經濟要求。 (四)美觀→結構外表必須視覺良好。 結構工程主要學科： (一)結構分析(包括靜力及動力分析) (二)耐震設計 (三)鋼筋混凝土設計(包括預力混凝土) (四)鋼結構設計 (五)土壤力學 (六)基礎設計

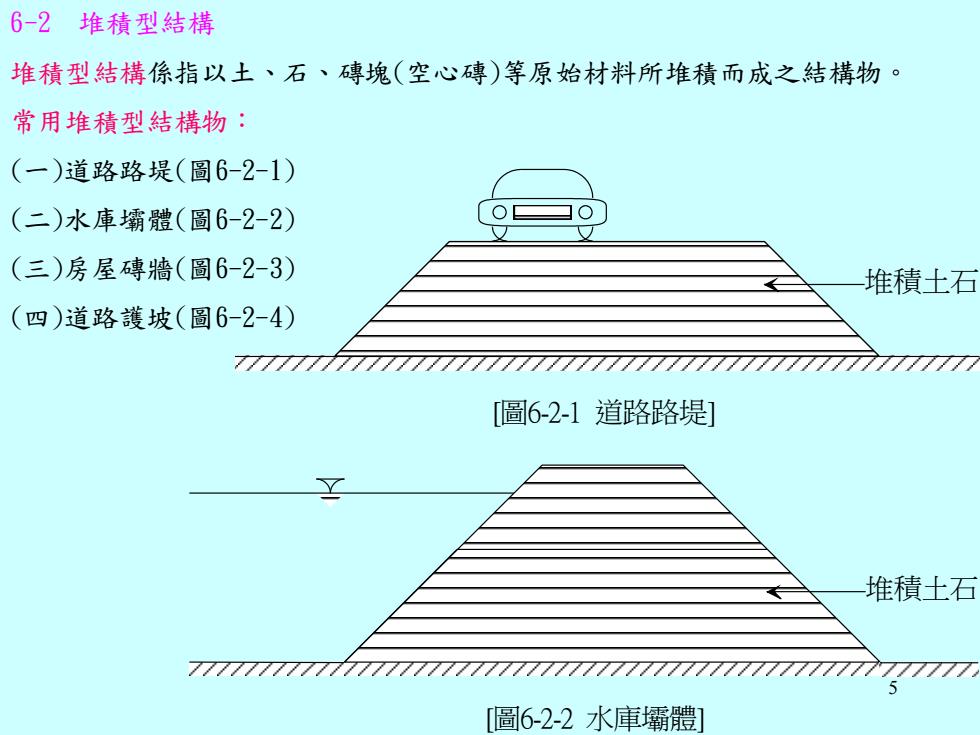

6-2堆積型結構 堆積型結構係指以土、石、磚塊（空心磚）等原始材料所堆積而成之結構物。 常用堆積型結構物： (一)道路路堤（圖6-2-1） (二)水庫壩體（圖6-2-2） (三)房屋磚牆（圖6-2-3） 堆積土石 (四)道路護坡（圖6-2-4） [圖62-1道路路堤] 堆積土石 77777777777777777777777777777777777777777777777 圖6-2-2水庫壩體]
5 6-2 堆積型結構 堆積型結構係指以土、石、磚塊(空心磚)等原始材料所堆積而成之結構物。 常用堆積型結構物： (一)道路路堤(圖6-2-1) (二)水庫壩體(圖6-2-2) (三)房屋磚牆(圖6-2-3) (四)道路護坡(圖6-2-4) 堆積土石 [圖6-2-1 道路路堤] 堆積土石 [圖6-2-2 水庫壩體]
