第才二章 稻道工程
第十二章 隧道工程 1
12-0學碧重點 (一)隧道之定義 (二)依使用功能分類 (三)依穿越地質分颖 (四）依穿越之地形分類 (五)依斷面形状分類 （六)依施三方法分類 (门)明挖覆盖三法 (2)潛盾工法 (3)新奥三法 (4)全斷面鑽掘開挖Σ法 (5)信幕三法 (6)信推進工法 (7)沉埋信式三法 2

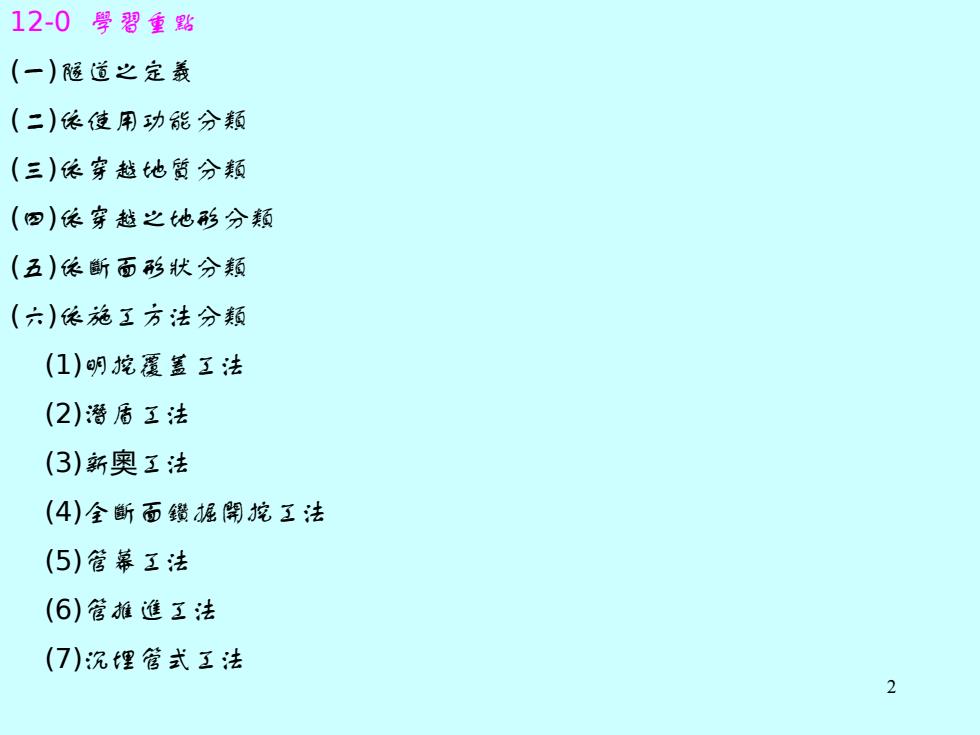

12-0學習重點 (一)隧道之定義 (二)依使用功能分類 (三)依穿越地質分類 (四)依穿越之地形分類 (五)依斷面形狀分類 (六)依施工方法分類 (1)明挖覆蓋工法 (2)潛盾工法 (3) 新 奧工法 (4)全斷面鑽掘開挖工法 (5)管幕工法 (6)管推進工法 (7)沉埋管式工法 2

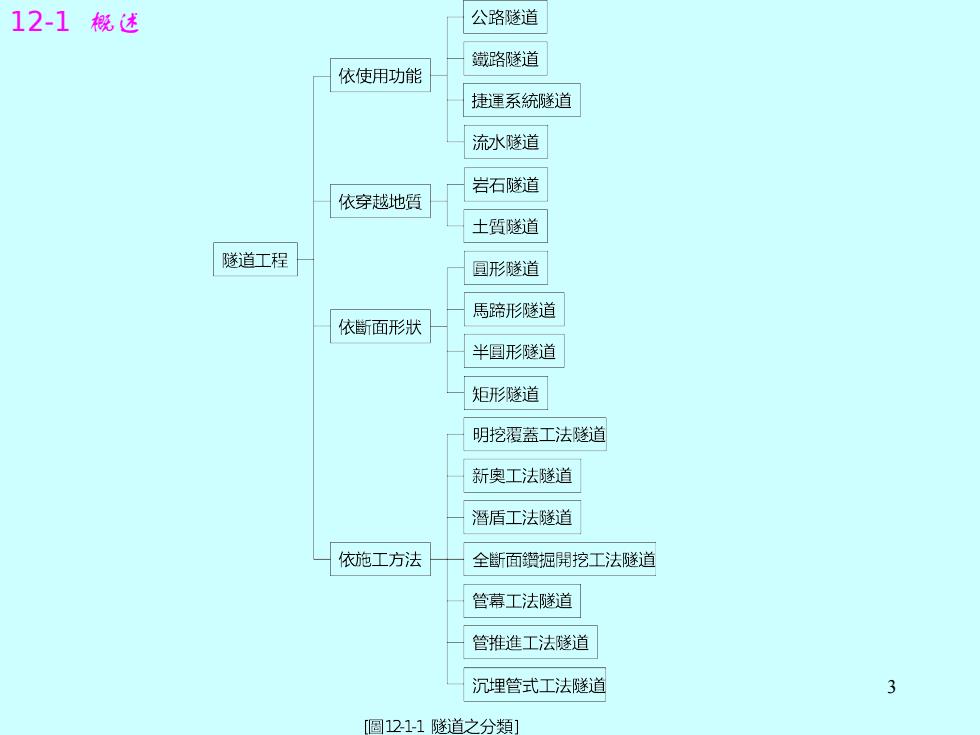

12-1概选 公路隧道 鐵路隧道 依使用功能 捷連系統隧道 流水隧道 岩石隧道 依穿越地質 土質遂道 隧道工程 圓形隧道 馬蹄形隧道 依斷面形状 半圓形隧道 矩形隧道 明挖覆蓋工法隧道 新奥工法隧道 潛盾工法隧道 依施工方法 全斷面讀掘開挖工法隧道 管幕工法隧道 管推進工法隧道 沉埋管式工法隧道 3 圖1211隧道之分類]
12-1概述 3

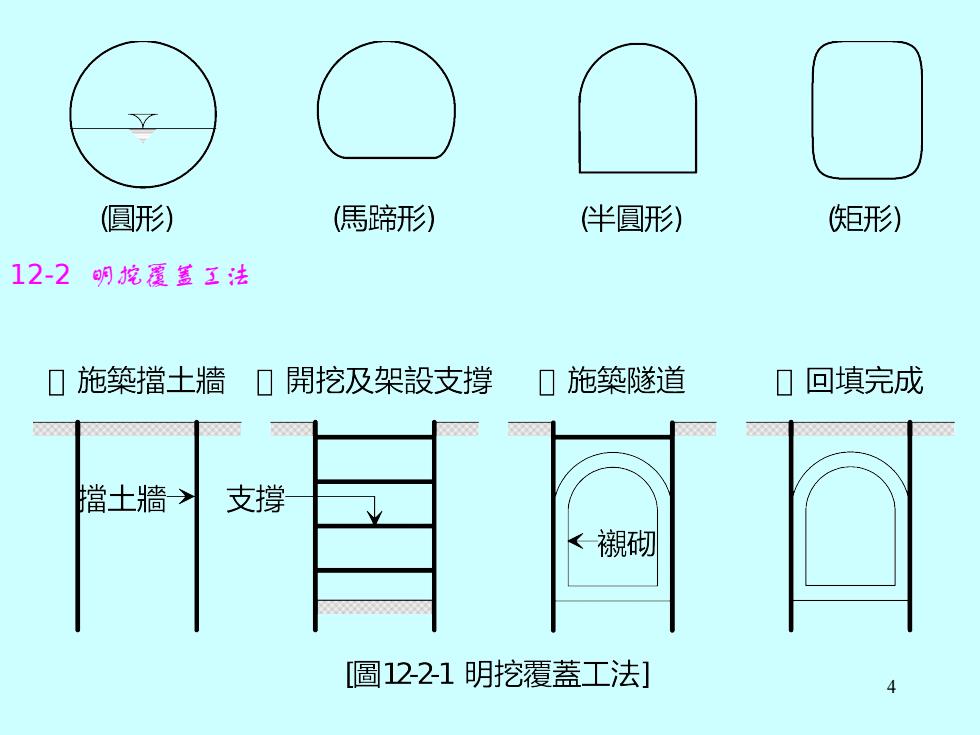

圓形) 馬蹄形) (半圓形) 矩形) 12-2明挖覆盖工法 0施築擋土牆 口開挖及架設支撐 口施築遂道 口回填完成 擋土牆) 支撐 <襯砌 [圖12-2-1明挖覆蓋工法]
12-2明挖覆蓋工法 4
明挖覆盖工法之施工步骤： (一)開挖虚先進行交通改道及管線遷移。 (二）在隧道雨侧施篓連绩壁擋土结構。 (三)邊開挖邊架設H型鋼支撐。 ()施婆隧道。 (五)回镇至原高度，恢復道路原状，即完成。 12-3新奧工法 新奥工法之基本原叫 (一)隧道之支撐，像由四通岩體承擔。 (二)隧道開挖後，利用喷凝土或岩钉继绩保持岩體之三軸應力。 (三）支堡或襯彻施工時機须俗當 (四)襯物應採用可境性之薄層方式，以免彎曲破镶 (五)襯物方式與時機，應由岩體變位状況决定。 (六)隧道如同大型厚壁圆官，而欲使圆信發揮承受座力之特性，时仰拱必須閉合。 (飞)隧道之開挖，應採用台階法，以免岩石應力產生變化。 (八)岩盤、主要襯砌（噴凝土、岩钉、鋼支堡）與次要襯物（混凝土）應密切接合， 以傅遞徑向應力。 (九)襯所受之静水座力與岩體所受之滲流摩力，應以排水系统消除。5

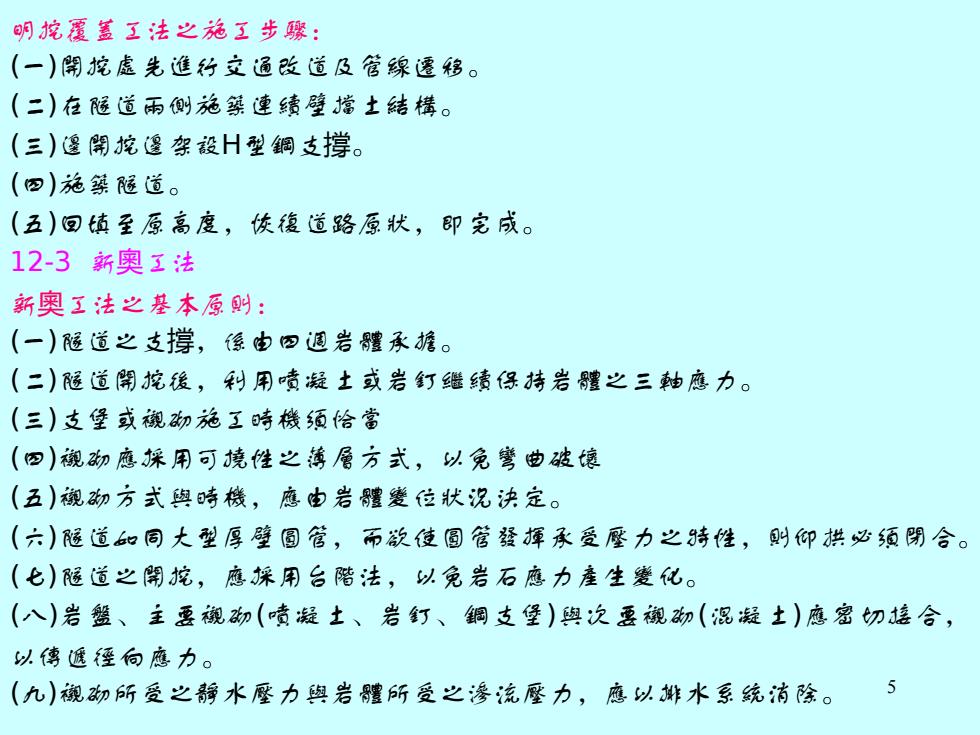

明挖覆蓋工法之施工步驟： (一)開挖處先進行交通改道及管線遷移。 (二)在隧道兩側施築連續壁擋土結構。 (三)邊開挖邊架設H型鋼支撐。 (四)施築隧道。 (五)回填至原高度，恢復道路原狀，即完成。 12-3新奧工法 新奧工法之基本原則： (一)隧道之支撐，係由四週岩體承擔。 (二)隧道開挖後，利用噴凝土或岩釘繼續保持岩體之三軸應力。 (三)支堡或襯砌施工時機須恰當 (四)襯砌應採用可撓性之薄層方式，以免彎曲破壞 (五)襯砌方式與時機，應由岩體變位狀況決定。 (六)隧道如同大型厚壁圓管，而欲使圓管發揮承受壓力之特性，則仰拱必須閉合。 (七)隧道之開挖，應採用台階法，以免岩石應力產生變化。 (八)岩盤、主要襯砌(噴凝土、岩釘、鋼支堡)與次要襯砌(混凝土)應密切接合， 以傳遞徑向應力。 (九)襯砌所受之靜水壓力與岩體所受之滲流壓力，應以排水系統消除。 5
