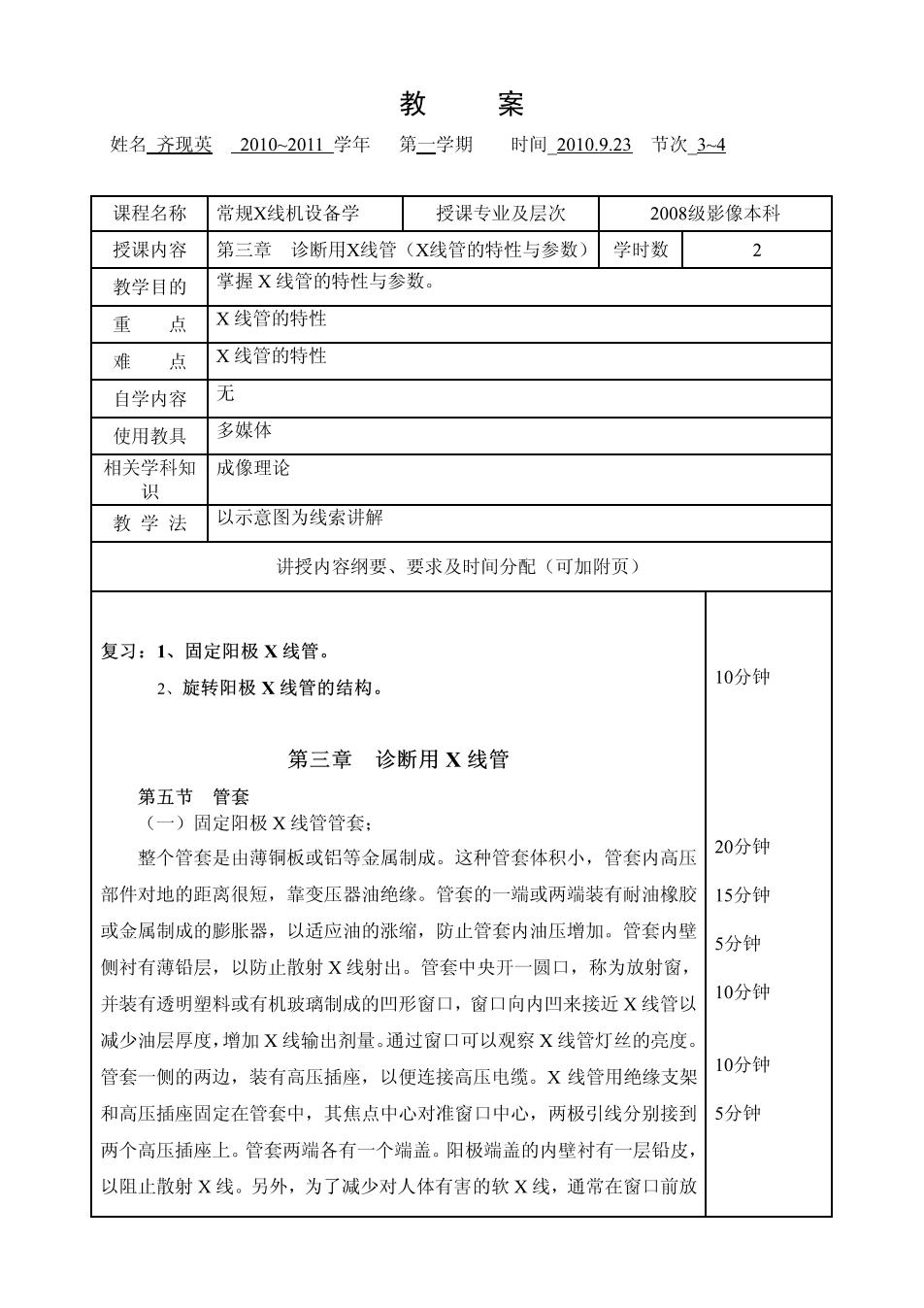

教 案 姓名齐现英2010-201L学年第二学期时间2010.923节次34 课程名称常规X线机设备学 授课专业及层次 2008级影像本科 授课内容 第三章诊断用X线管(X线管的特性与参数)学时数 2 教学目的 掌握X线管的特性与参数。 重点 X线管的特性 难 点 X线管的特性 自学内容 无 使用教具 多媒体 相关学科知 成像理论 识 教学法以示意图为线索讲解 讲授内容纲要、要求及时间分配（可加附页） 复习：1、固定阳极X线管 2、旋转阳极X线管的结构。 10分钟 第三章诊断用X线管 第五节管套 (一)固定阳极X线管管套： 整个管套是由薄铜板或铝等金属制成。这种管套体积小，管套内高压 20分钟 部件对地的距离很短，靠变压器油绝缘。管套的一端或两端装有耐油橡胶 15分钟 或金属制成的膨胀器，以适应油的涨缩，防止管套内油压增加。管套内壁 5分钟 侧衬有薄铅层，以防止散射X线射出。管套中央开一圆口，称为放射窗， 并装有透明塑料或有机玻璃制成的凹形窗口，窗口向内凹来接近X线管以 10分钟 减少油层厚度，增加X线输出剂量。通过窗口可以观察X线管灯丝的亮度 管套一侧的两边，装有高压插座，以便连接高压电缆。X线管用绝缘支架 10分钟 和高压插座固定在管套中，其焦点中心对准窗口中心，两极引线分别接到 5分钟 两个高压插座上。管套两端各有一个端盖。阳极端盖的内壁衬有一层铅皮 以阻止散射X线。另外，为了减少对人体有害的软X线，通常在窗口前放

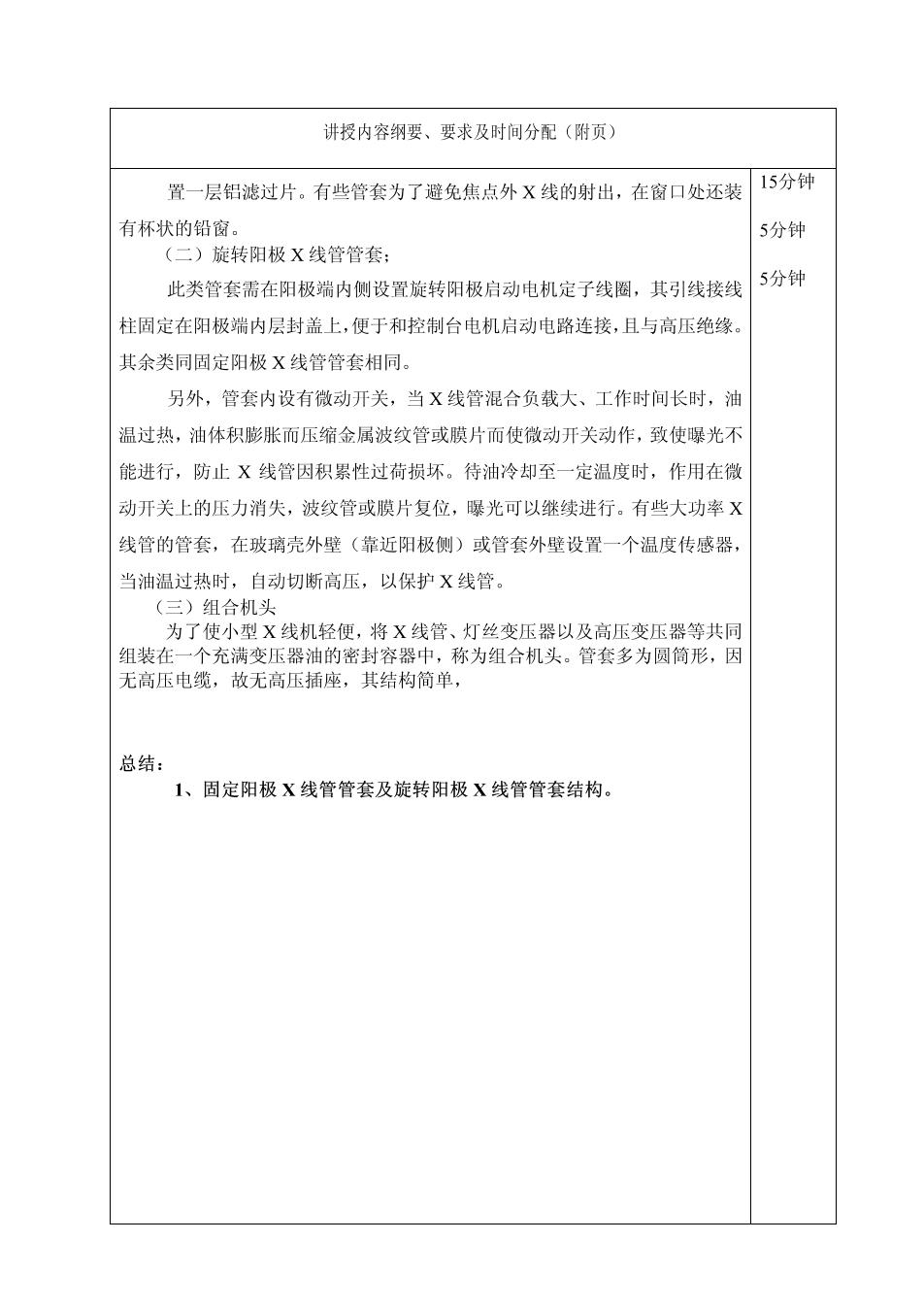

讲授内容纲要、要求及时间分配（附页） 置一层铝滤过片。有些管套为了避免焦点外X线的射出，在窗口处还装15分钟 有杯状的铅窗 5分钟 (二)旋转阳极X线管管套： 此类管套需在阳极端内侧设置旋转阳极启动电机定子线圈，其引线接线 5分钟 柱固定在阳极端内层封盖上，便于和控制台电机启动电路连接，且与高压绝缘。 其余类同固定阳极X线管管套相同。 另外，管套内设有微动开关，当X线管混合负载大、工作时间长时，油 温过热，油体积膨胀而压缩金属波纹管或膜片而使微动开关动作，致使曝光不 能进行，防止X线管因积累性过荷损坏。待油冷却至一定温度时，作用在微 动开关上的压力消失，波纹管或膜片复位，睡光可以继续进行。有些大功率X 线管的管套，在玻璃壳外壁（靠近阳极侧）或管套外壁设置一个温度传感器 当油温过热时，自动切断高压，以保护X线管。 (三)组合机头 为了使小型X线机轻便，将X线管、灯丝变压器以及高压变压器等共同 组装在一个充满变压器油的密封容器中，称为组合机头。管套多为圆筒形，因 无高压电缆，故无高压插座，其结构简单， 总结： 1、固定阳极X线管管套及旋转阳极X线管管套结构

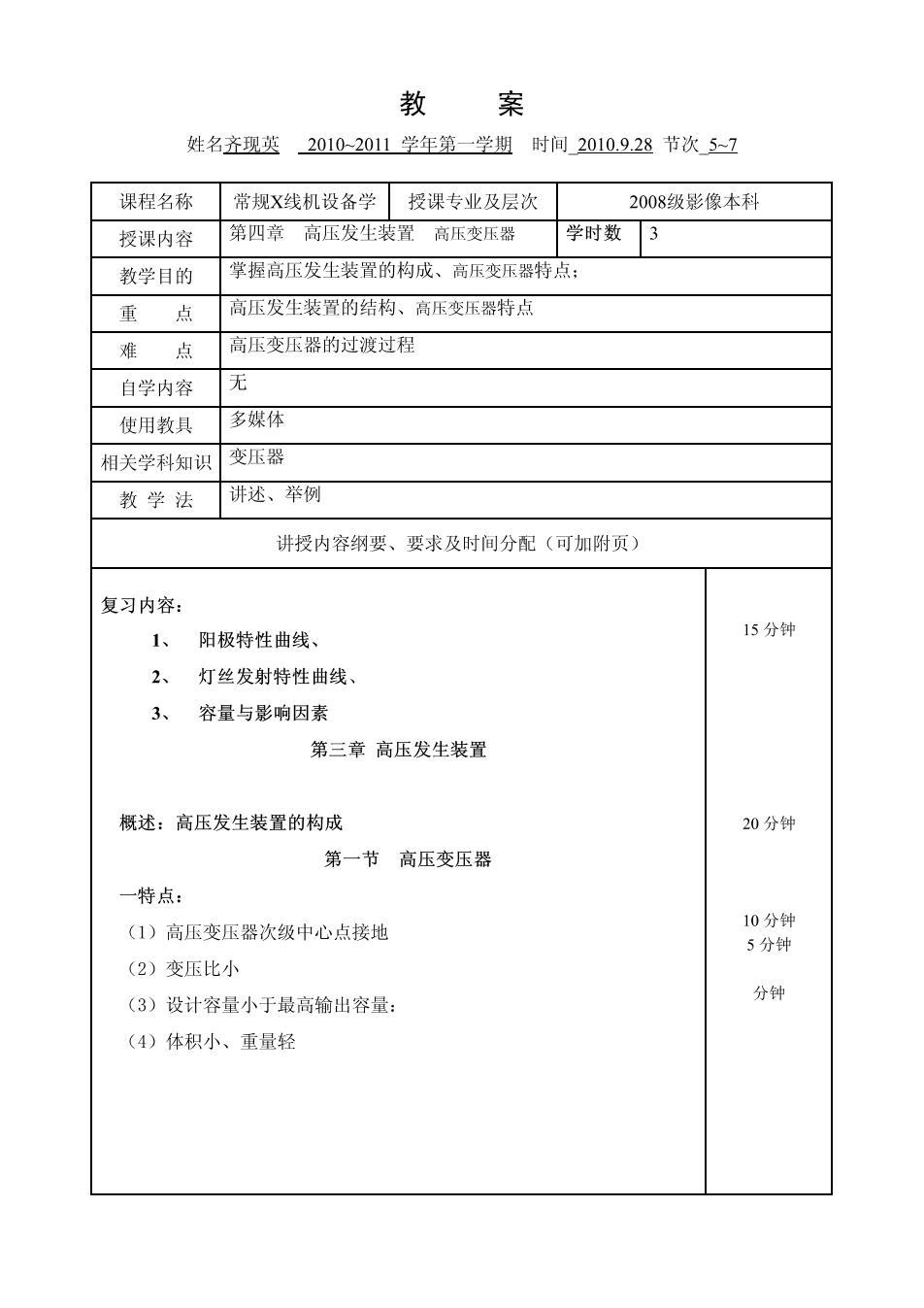

教案 姓名齐现英2010-2011学年第一学期时间2010.9.28节次5~1 课程名称 常规X线机设备学授课专业及层次 2008级影像本科 授课内容 第四章高压发生装置高压变压器学时数3 教学目的 掌握高压发生装置的构成、高压变压器特点： 重点 高压发生装置的结构、高压变压器特点 难 点 高压变压器的过渡过程 自学内容 无 使用教具 多媒体 相关学科知识变压器 教学法讲述、举例 讲授内容纲要、要求及时间分配（可加附页） 复习内容： 1、 阳极特性曲线、 15分钟 2、灯丝发射特性曲线、 3、容量与影响因素 第三章高压发生装置 概述：高压发生装置的构成 20分钟 第一节高压变压器 一特点： (1)高压变压器次级中心点接地 10分钟 5分钟 (2)变压比小 (3)设计容量小于最高输出容量： 分钟 (4)体积小、重量轻

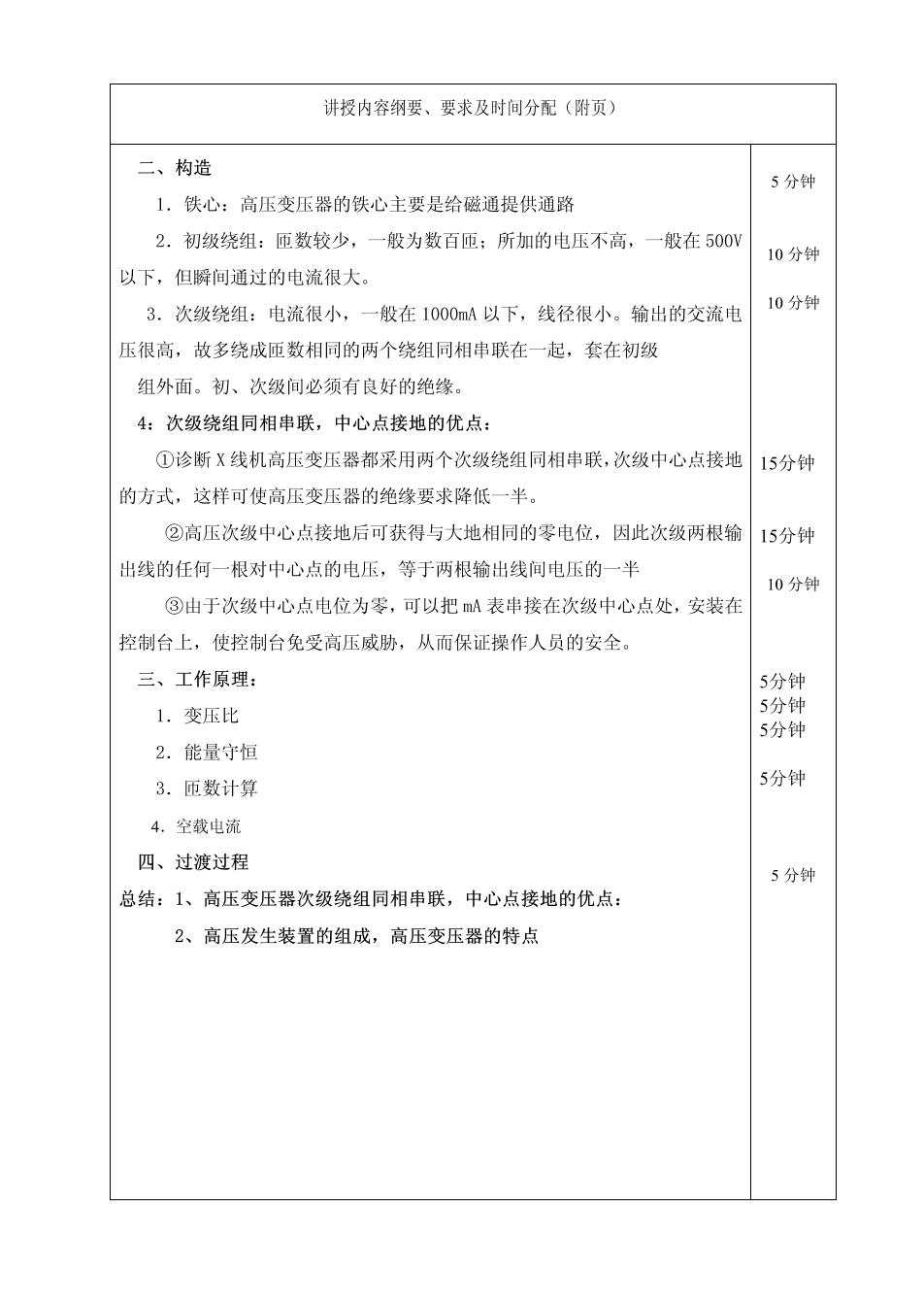

讲授内容纲要、要求及时间分配（附页） 二、构造 5分钟 1.侠心：高压变压器的铁心主要是给磁通提供通路 2.初级绕组：匝数较少，一般为数百匝；所加的电压不高，一般在500V 10分钟 以下，但瞬间通过的电流很大。 3.次级绕组：电流很小，一般在1000mA以下，线径很小。输出的交流电 10分钟 压很高，故多绕成匝数相同的两个绕组同相串联在一起，套在初级 组外面。初、次级间必须有良好的绝缘。 4:次级绕组同相串联，中心点接地的优点： ①诊断X线机高压变压器都采用两个次级绕组同相串联，次级中心点接地 15分钟 的方式，这样可使高压变压器的绝缘要求降低一半。 ②高压次级中心点接地后可获得与大地相同的零电位，因此次级两根输 15分钟 出线的任何一根对中心点的电压，等于两根输出线间电压的一半 10分钟 ③由于次级中心点电位为零，可以把mA表串接在次级中心点处，安装在 控制台上，使控制台免受高压威胁，从而保证操作人员的安全。 三、工作原理： 5分钟 1.变压比 2.能量守恒 3.匝数计算 5分钟 4.空载电流 四、过渡过程 5分钟 总结：1、高压变压器次级绕组同相串联，中心点接地的优点： 2、高压发生装置的组成，高压变压器的特点

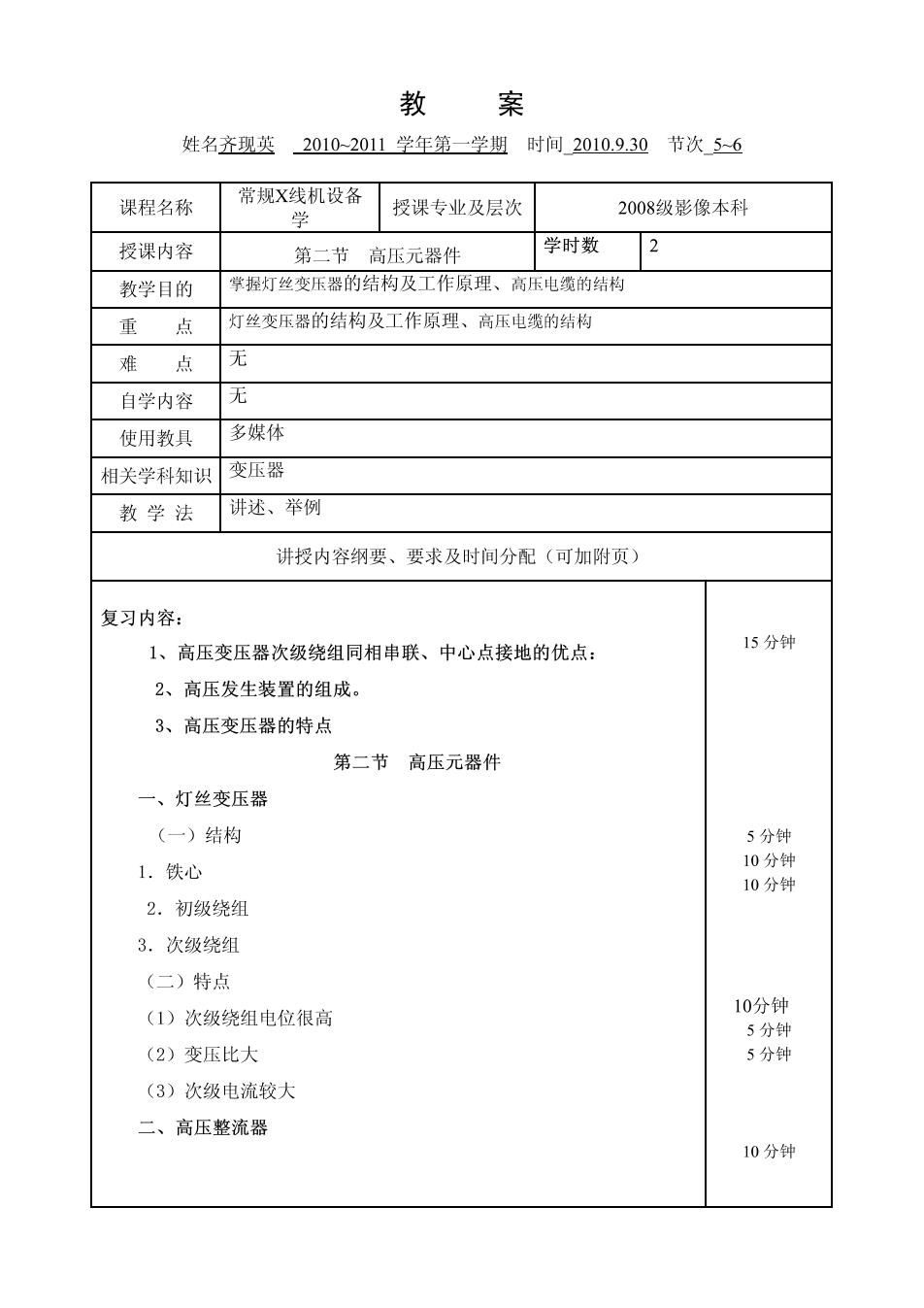

教 案 姓名齐现英2010~2011学年第一学期时间2010.930节次5~5 课程名称 常规X线机设备 授课专业及层次 2008级影像本科 学 授课内容 第二节高压元器件 学时数2 教学目的 掌握灯丝变乐器的结构及工作原理、高压电缆的结构 重点 灯丝变压器的结构及工作原理、高压电缆的结构 难点 自学内容 无 使用教具 多媒体 相关学科知识变压器 教学法讲述、举例 讲授内容纲要、要求及时间分配（可加附页） 复习内容 1、高压变压器次级绕组同相串联、中心点接地的优点： 15分钟 2、高压发生装置的组成。 3、高压变压器的特点 第二节高压元器件 一、灯丝变压器 (一)结构 5分钟 1.铁心 2.初级绕组 3.次级绕组 (二)特点 (1)次级绕组电位很高 10分钟 5分钟 (2)变压比大 5分钟 (3)次级电流较大 二、高压整流器 10分钟
