第四部分模拟试题 模拟试题一常规X线机试题 一、单项选择题（每小题1分，共15分） 1.X线机容量保护电路是根据下面哪项指标确定的 A.管电压B.X线管瞬时负载特性曲线 C.X线管阳极特性曲线D.X线管灯丝发射特性曲线 2.下面对X线机用高压变压器的叙述错误的是 A,次级中心接地处的电位为零 B,初级绕组中通过的电流很大，但电压不高 C。次级绕组通常绕成阶梯形，目的是增加层与层之间的绝缘强 度 D.诊断用X线机高压变压器的设计容量等于最大容量 3.高压电缆从内到外分为 A.芯线、绝缘层、保护层、半导体层、金属网层 B.芯线、保护层、半导体层、金属网层、绝缘层 C.芯线、绝缘层、半导体层、金属网层、保护层 D.芯线、半导体层、绝缘层、保护层、金属网层 4.X线机kV补偿的目的是 A.补偿电源电压的变化 B.使管电流不随管电压而变化 C.使管电压表指示值与实际管电压一致 D.使灯丝电压不随管电压而变化 5.三相全波整流X线机的最短曝光时间是 A.0.01秒B.0.02秒C.0.003秒D.0.04秒 6.高频X线机的最短曝光时间为 A.0.01秒B.0.02秒C.0.04秒D.0.001秒 7.决定旋转阳极X线管容量大小的因素有：I·焦点面积，靶面倾 角；Ⅱ·阳极转速，焦点轨道半径：Ⅲ，管电压纹波系数 A.IⅡⅢB.ⅡⅢC.IⅡ 8.高压发生器主要包括 1
A,定子线圈、高压变压器、高压交换闸、高压整流器 B,灯丝变压器、高压变压器、高压交换闸、高压整流器 C.高压变压器、高压整流器、空间电荷补偿器、灯丝变压器 9.指示器补偿方式的X线机进行曝光三参量选择时，按哪个次序 A.kV、mA、sB.mA、kV、sC.s、kV、mA 10.空间电荷补偿的目的是 A,使管电流不随管电压而变化 B,使灯丝加热电压稳定 C.使管电压不随管电流而改变 11.旋转阳极X线管与固定阳极管比，优点是 A.焦点大、功率小B.焦点小、功率大 C,焦点大、功率大D.焦点小、功率小 12,单相全波整流X线机，高压整流器的个数是 A.6B.4C.2D.8 13.旋转阳极的定子线圈安装在 A.控制台内B.X线管管套内阳极端 C.X线管管套内阴极端D.高压发生器内 14.X线管内电子束轰击阳极靶面的面积称为： A.实际焦点B.大焦点C.双焦点D.有效焦点 15.供给X线管的电能，有多少转换成X线 A.小于1%B.4%C.100%D.85% 二、填空题（每空1分，共15分） 1.X线管的阳极特性曲线是指在 为某一定值时， 和 的关系曲线。 2.固定阳极X线管阳极帽的主要作用是吸收 ,同时 还可以吸收 :阳极柄的作用是 ,靶面材 料一般选用 3.管电压补偿分为■ 补偿和 补偿两种。 4.自动曝光控制有 和】 两种

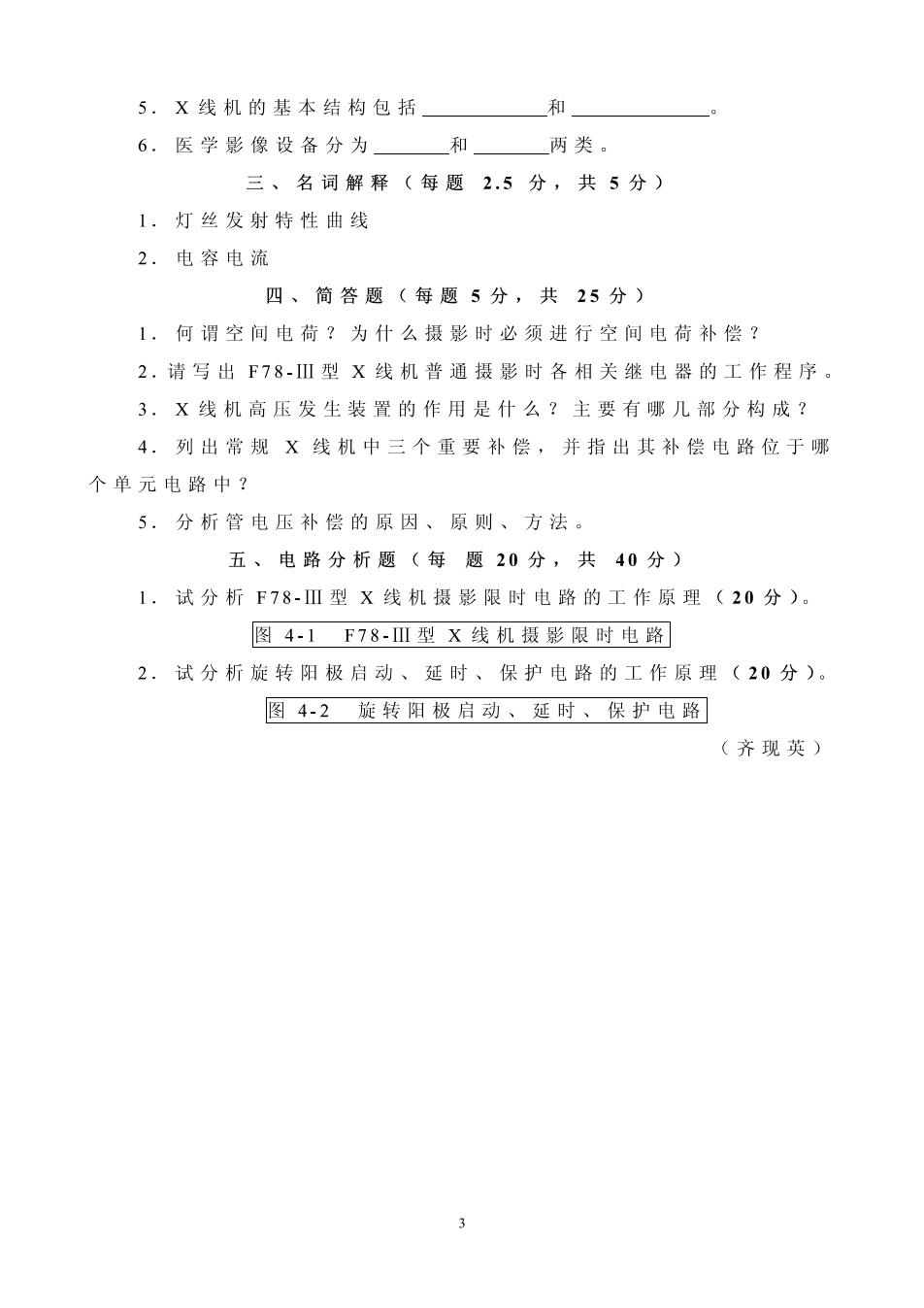

5.X线机的基本结构包括 和」 6.医学影像设备分为和两类。 三、名词解释（每题2.5分，共5分） 1.灯丝发射特性曲线 2.电容电流 四、简答题（每题5分，共25分） 1.何谓空间电荷？为什么摄影时必须进行空间电荷补偿？ 2.请写出F78Ⅲ型X线机普通摄影时各相关继电器的工作程序 3.X线机高压发生装置的作用是什么？主要有哪几部分构成？ 4.列出常规X线机中三个重要补偿，并指出其补偿电路位于哪 个单元电路中？ 5.分析管电压补偿的原因、原则、方法。 五、电路分析题（每题20分，共40分） 1.试分析F78-Ⅲ型X线机摄影限时电路的工作原理(20分)。 图41下78Ⅲ型X线机摄影限时电路 2.试分析旋转阳极启动、延时、保护电路的工作原理（20分)。 图42旋转阳极启动、延时、保护电路 (齐现英)
模拟试题二数字X线机试题 一、填空题（每空1分，共15分） 1.全电视信号由信号、 信号、 信 号、 信号以及 信号等组成。 2.我国电视标准隔行扫描制式规定，每秒钟传送一幅图像， 每幅图像分场、由行组成，因此场频为一Hz,周期为 一ms,行频为Hz。 3,电视扫描分为 和 两种方式。 4.CCD摄像机的光敏单元有 两种。 二、单项选择题（每题2分，共10分） 1.FSK302型程控X线机的曝光限时方式为： A,RC限时电路B.机械限时 C.通过8253定时器D.以上方式的结合 2.桥式逆变中，桥臂对角线上开关元件触发信号的相位关系为： A.同相B.相差180°C.相差90°D.无固定相位差 3.FSK302型程控X线机的kV补偿的实现方式为： A.由软件实现B.kV补偿电路C.不需要补偿 4.高频X线机管电压采样信号米自 A.X线管两端的实际管电压采样B.自耦变压器的输出 C.高压变压器初级采样D.高压变压器次级采样 5.高频X线机的高频是指： A.自耦变压器的供电频率B.X线机的电源供电频率 C.高压变压器的供电频率D.以上都是 三、简答题（每题5分，共30分） 1.试画出11行的逐行和隔行扫描电子扫描轨迹示意图。 2.试画出摄像管的结构示意图，并说明电子枪各部分的作用。 3.试画出高频X线机的电路构成方框图。 4.简述桥式逆变的工作原理。 5.画出FSK302-1A型程控X线机的电路框图。 6.自动亮度控制的种类和方法有那些？ 4
四、电路分析题（共45分） 1.简述程控机灯丝输出脉冲宽度调整电路的基本原理。(10分) 图43灯丝输出脉冲宽度调整电路 2.简述程控机灯丝逆变输出电路的基本原理。(10分) 图44灯丝逆变输出电路 3.简述程控机逆变频率控制信号的变化过程。(5分) 4.参考HF-50R型高频X线机，回答下面的问题： (1)分析管电压闭环调整过程。(10分) (2)分析管电流闭环调整过程。(10分) (齐现英)
