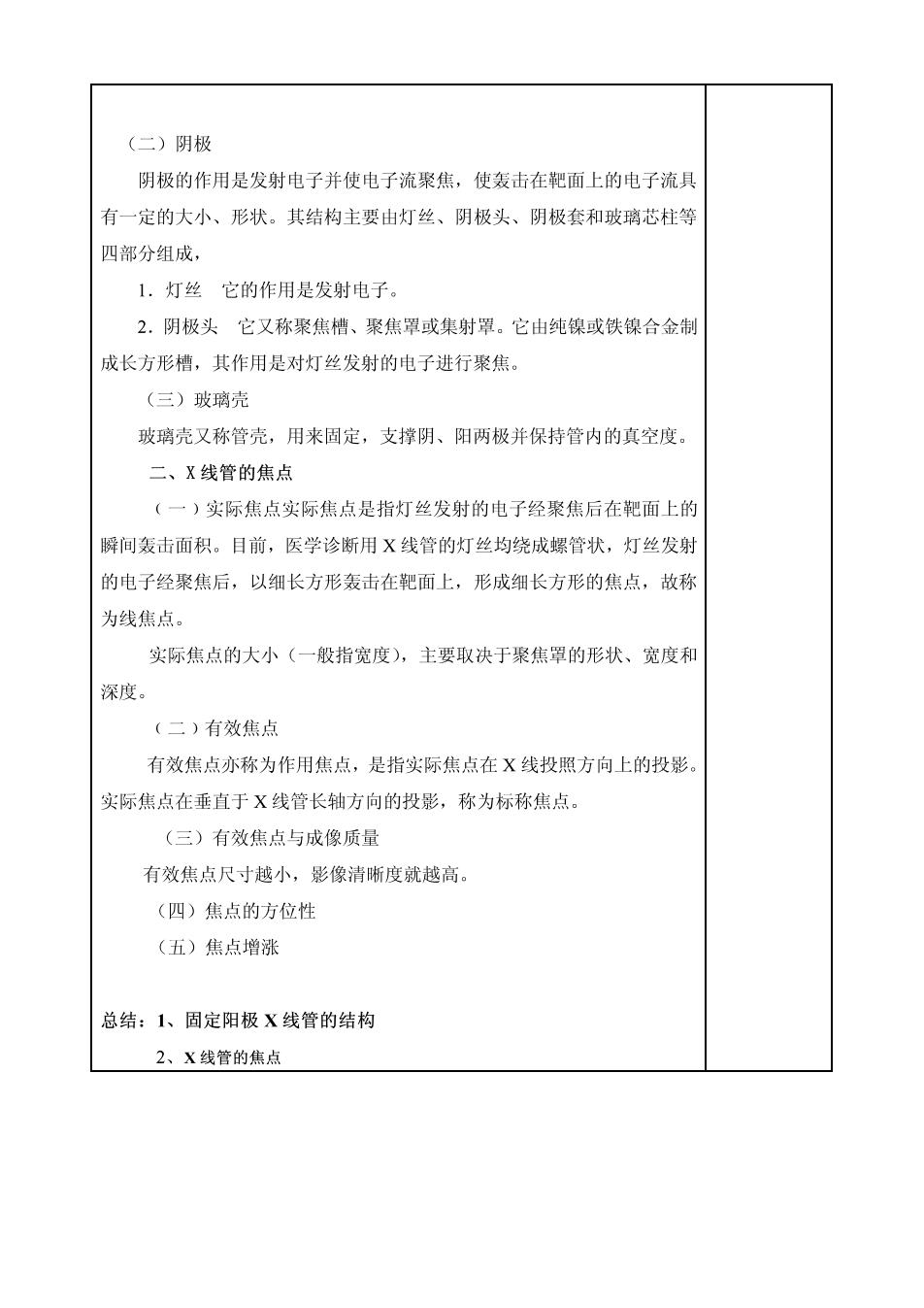

(二)阴极 阴极的作用是发射电子并使电子流聚焦，使轰击在靶面上的电子流具 有一定的大小、形状。其结构主要由灯丝、阴极头、阴极套和玻璃芯柱等 四部分组成， 1.灯丝它的作用是发射电子。 2.阴极头它又称聚焦槽、聚焦罩或集射罩。它由纯镍或铁镍合金制 成长方形槽，其作用是对灯丝发射的电子进行聚焦。 (三)玻璃壳 玻璃壳又称管壳，用来固定，支撑阴、阳两极并保持管内的真空度。 二、X线管的焦点 (一)实际焦点实际焦点是指灯丝发射的电子经聚焦后在靶面上的 瞬间轰击面积。目前，医学诊断用X线管的灯丝均绕成螺管状，灯丝发射 的电子经聚焦后，以细长方形轰击在靶面上，形成细长方形的焦点，故称 为线焦点。 实际焦点的大小（一般指宽度），主要取决于聚焦罩的形状、宽度和 深度。 (二)有效焦点 有效焦点亦称为作用焦点，是指实际焦点在X线投照方向上的投影 实际焦点在垂直于X线管长轴方向的投影，称为标称焦点。 (三)有效焦点与成像质量 有效焦点尺寸越小，影像清晰度就越高。 (四)焦点的方位性 (五)焦点增涨 总结：1、固定阳极X线管的结构 2、X线管的焦点
教 案 姓名齐现英2010-2011学年第一学期时间2010.9.16节次34 课程名称常规X线机设备学 授课专业及层次 2008级影像本科 授课内容 第三章诊断用X线管旋转阳极X线管 学时数 2 教学目的 掌握X线管的结构、工作原理 重点 旋转阳极X线管 难点 无 自学内容 无 使用教具 多媒体 相关学科知 成像理论 识 教学法 以示意图为线索讲解 讲授内容纲要、要求及时间分配（可加附页） 复习： 4、诊断X线机分类、 10分钟 5、胃肠X线机、 6、摄彩X线机组成 第三章诊断用X线管 第二节旋转阳极X线管 (一)特点 25分钟 旋转阳极X线管较好地解决了提高功率和缩小焦点之间的矛盾，其 15分钟 结构如图3-13所示。旋转阳极X线管X线的产生，是由偏离X线管中心5分钟 轴线的阴极发射出的电子流，轰击到转动的靶面上产生的，如图314所示 由于高速运动的电子流轰击靶面所产生的热量，被均匀地分布在转动的圆 环面上，因为承受电子流轰击的面积因阳极旋转而大大增加（实际焦点的 15分钟 尺寸不变、空间位置不变)，使热量分布面积大大增加，所以有效地提高了 5分钟 5分钟 X线管的功率，使减小实际焦点、同时适当减小靶角，以使有效焦点减小 成为可能。 旋转阳极X线管的最大优点是瞬时负载功率大、焦点小

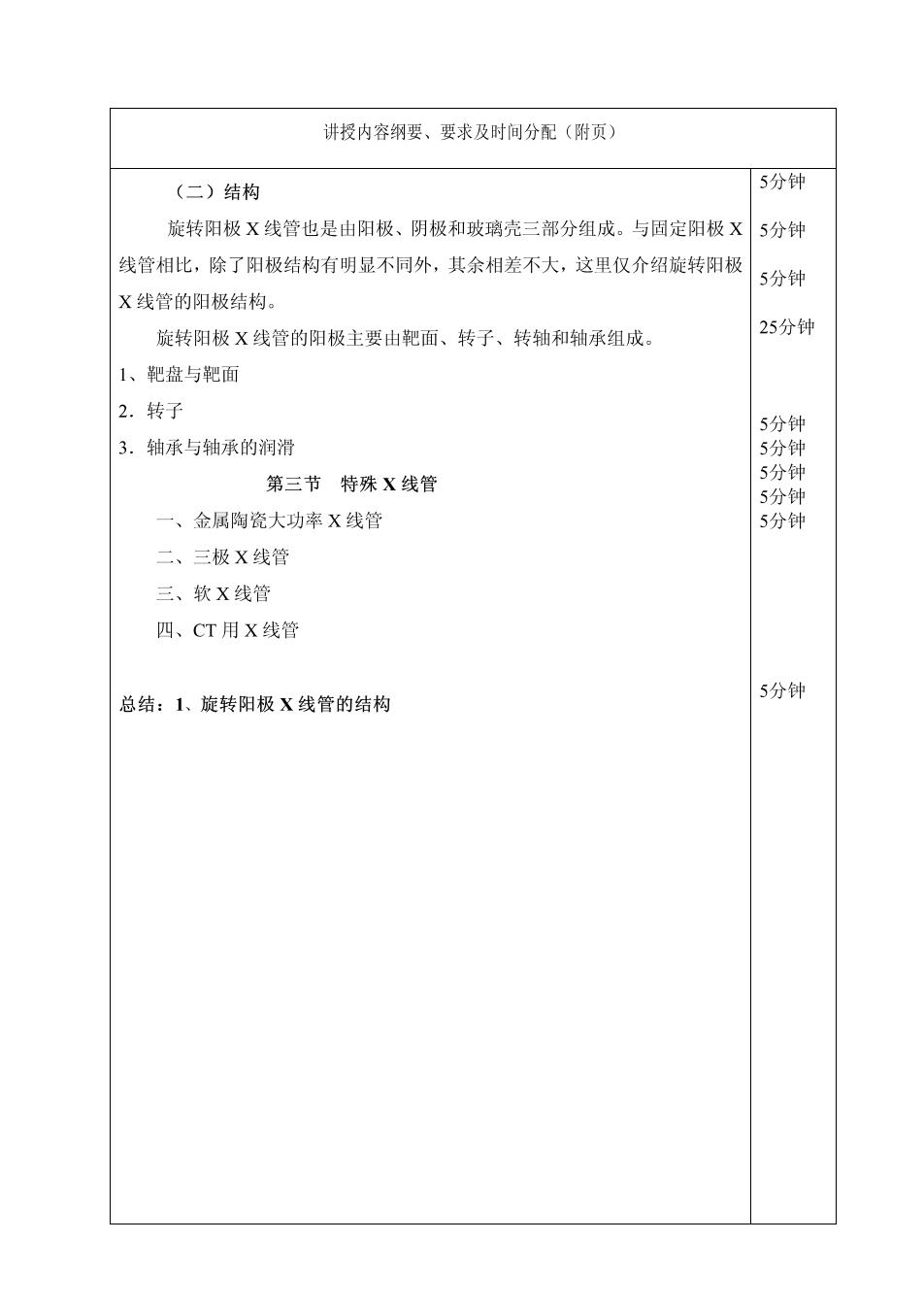

讲授内容纲要、要求及时间分配（附页） (二)结构 5分钟 旋转阳极X线管也是由阳极、阴极和玻璃壳三部分组成。与固定阳极X 5分钟 线管相比，除了阳极结构有明显不同外，其余相差不大，这里仅介绍旋转阳极 5分钟 X线管的阳极结构。 旋转阳极X线管的阳极主要由靶面、转子、转轴和轴承组成。 25分钟 1、靶盘与靶面 2.转子 5分钟 3.轴承与轴承的润滑 5分钟 第三节特殊X线管 一、金属陶瓷大功率X线管 二、三极X线管 三、软X线管 四、CT用X线管 总结：1、旋转阳极X线管的结构 5分钟

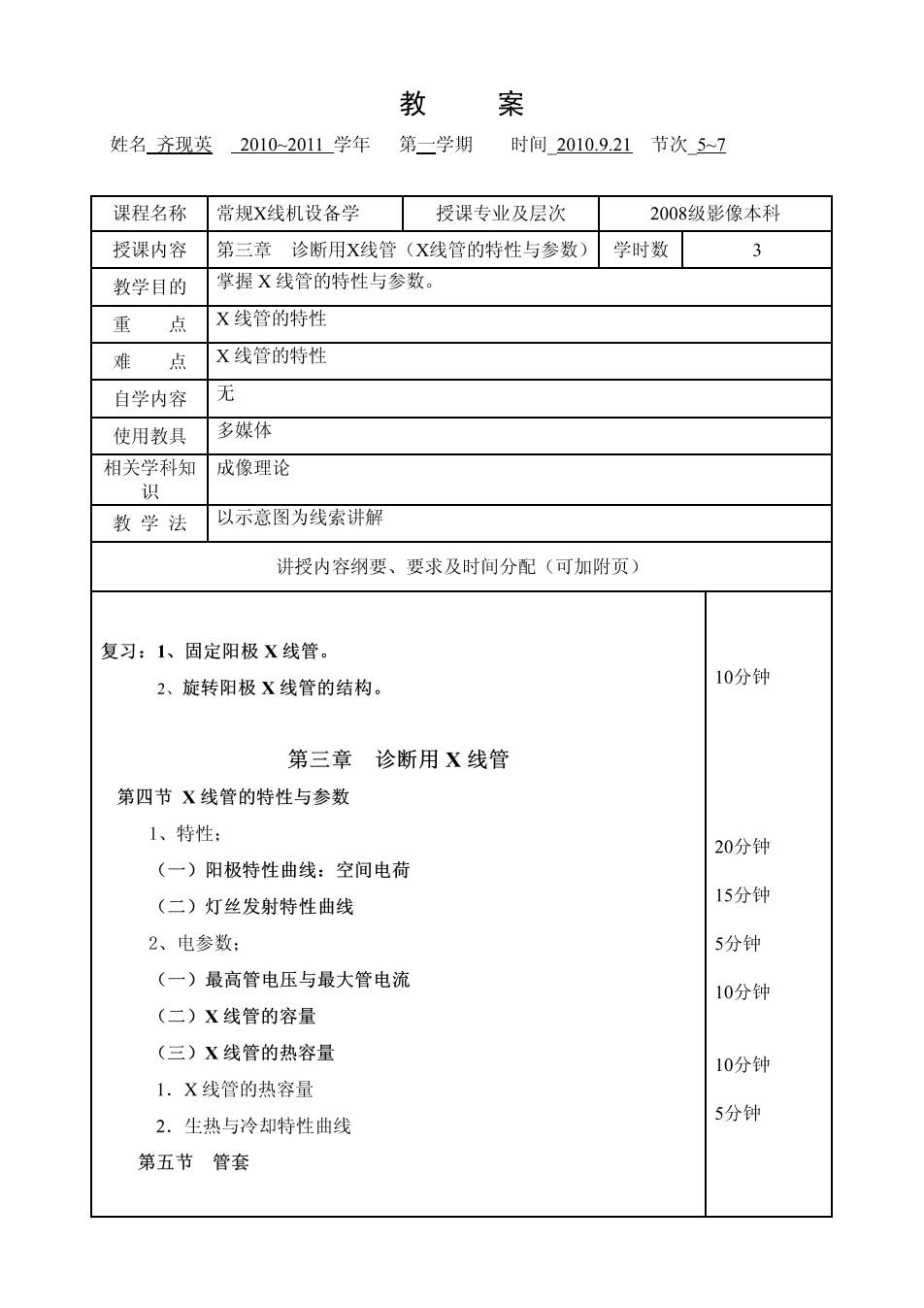

教案 姓名齐现英2010-201L学年第二学期时间2010.921节次5~7 课程名称常规X线机设备学 授课专业及层次2008级影像本科 授课内容 第三章诊断用X线管(X线管的特性与参数)学时数3 教学目的 掌握X线管的特性与参数。 重点 X线管的特性 难点 X线管的特性 自学内容 无 使用教具 多媒体 相关学科知 成像理论 识 教学法以示意图为线索讲解 讲授内容纲要、要求及时间分配（可加附页） 复习：1、固定阳极X线管 2、旋转阳极X线管的结构。 10分钟 第三章诊断用X线管 第四节X线管的特性与参数 1、特性： 20分钟 (一)阳极特性曲线：空间电荷 (二)灯丝发射特性曲线 15分钟 2、电参数： 5分钟 (一)最高管电压与最大管电流 10分钟 (二)X线管的容量 (三)X线管的热容量 10分钟 1.X线管的热容量 2.生热与冷却特性曲线 5分钟 第五节管套
讲授内容纲要、要求及时间分配（附页） (一)固定阳极X线管管套 15分钟 (二)旋转阳极X线管管套： 5分钟 (三)组合机头 5分钟 总结：1、X线管的特性与参数： 2、固定阳极X线管管套及旋转阳极X线管管套结构
