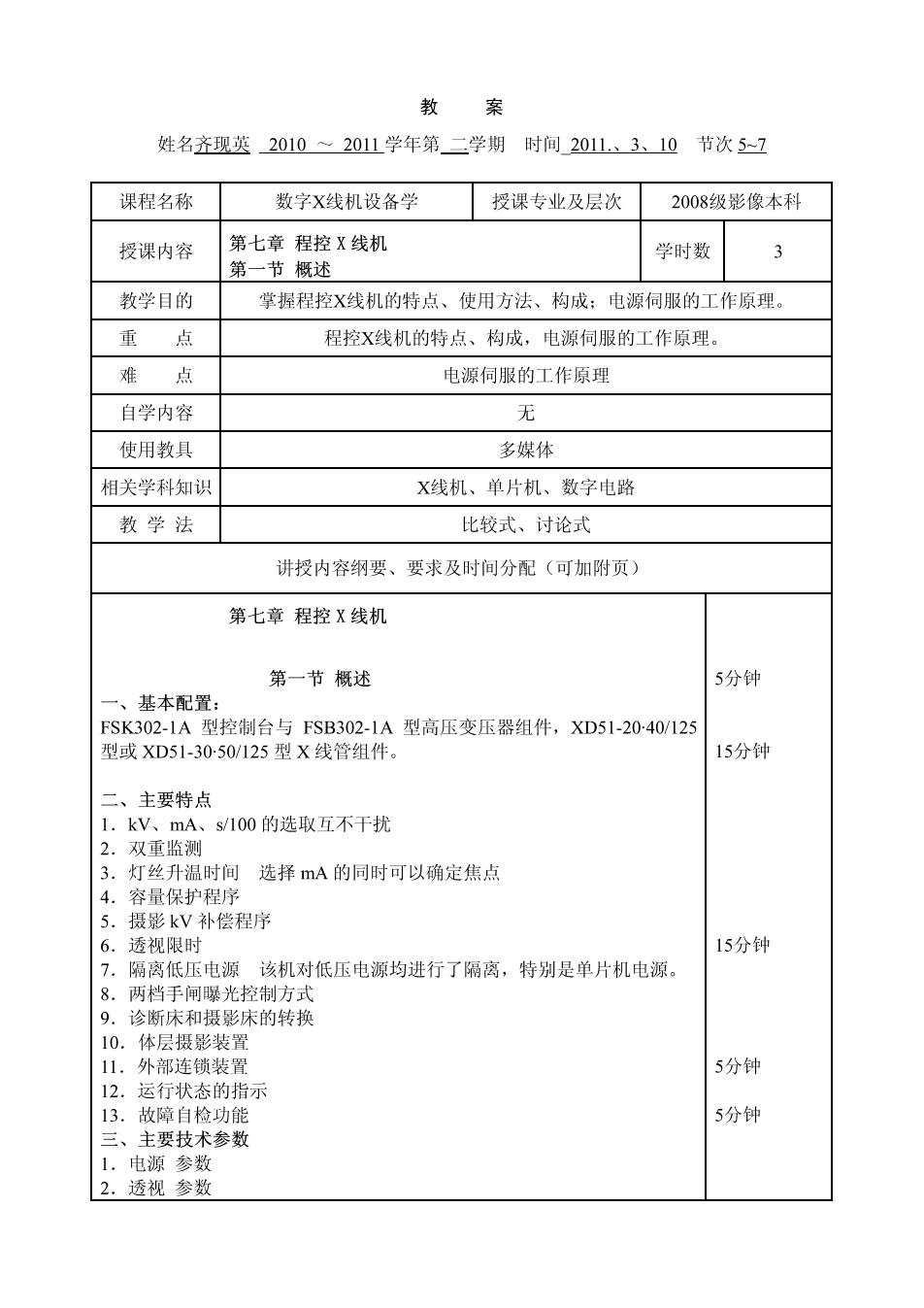

教案 姓名齐现英2010~201L学年第二学期时间201山.、3、10节次5~1 课程名称 数字X线机设备学 授课专业及层次 2008级影像本科 授课内容 第七章程控X线机 学时数 3 第一节概述 教学目的 掌握程控X线机的特点、使用方法、构成：电源伺服的工作原理。 重点 程控X线机的特点、构成，电源伺服的工作原理。 难点 电源伺服的工作原理 自学内容 无 使用教具 多媒体 相关学科知识 X线机、单片机、数字电路 教学法 比较式、讨论式 讲授内容纲要、要求及时间分配（可加附页） 第七章程控X线机 第一节概述 5分钟 一、其木配置， FSK302-1A型控制台与FSB302-1A型高压变压器组件，XD51-20-40/12 型或XD51-3050/125型X线管组件。 15分钟 二、主要特点 1.kV、mA、s/100的选取互不干扰 2.双重监测 3 灯丝升温时间 选择mA的同时可以确定焦点 4.容量保护程序 5.摄影kV补偿程序 6.透视限时 15分钟 7.隔离低压电源该机对低压电源均进行了隔离，特别是单片机电源。 两档手闸曝光控制方 9.诊断床和摄影床的转换 10.体层摄影装置 11.外部连锁装置 5分钟 12.运行状态的指示 13. 故障自检功能 5分钟 三、主要技术参数 1.电源参数 2.透视参数
讲授内容纲要、要求及时间分配（附页》 3.摄影参数 4.最大输出功率 5.标称功率 四、使用方法 5分钟 (一)透视 15分钟 (二)点片摄影 (三)普通摄影 (四)滤线器摄影 (五)立式摄影 (七)电视系统 五、电路构成 5分钟 1电源伺服电路 10分钟 15分钟 2灯丝加热电路 15分钟 3接口电路 4采样电路 5计算机电路(CPU) 6操作显示电路等构成 总结：1、程控X线机的特点，电路构成。 5分钟
教案 姓名齐现英2010~2011学年第二学期时间2011.、3、1☑节次5-7 课程名称 数字X线机设备学 授课专业及层次 2008级影像本科 授课内容 第七章程控X线机 学时数 3 第二节单元电路分析（电源伺服电路） 教学目的 掌握程控X线机电源伺服的工作原理。 重点 伺服驱动的工作原理。 难点 电源伺服的工作原理 自学内容 无 使用教具 多媒体 相关学科知识 X线机、单片机、数字电路 教学法 比较式、讨论式 讲授内容纲要、要求及时间分配（可加附页） 第七章程控X线机 第二节单元电路分析（电源伺服电路） 一、电源伺服主要作用为： 5分钟 ①提供各种电源 ②伺服电机控制： ③放大可控硅触发信号。 二、电源监测： 15分钟 1、电源电压波动检测电路分析 15分钟 2、电源频率检测电路分析 15分钟 电源相位检测电路分析 10分钟 4、各种电源电路 三、可控硅触发信号 触发信号信号放大电路分析 四、伺服电机控制 I、KFV+、KFV-是透视kV调节继电器电路分析。 15分钟 2、KEV+、KEV-是摄影kV调节继电器电路分析 15分钟 15分钟 3、KLV+、KLV-是电源电压调节继电器电路分析 15分钟 4、电源、透视、摄影电压调节原理分析。 五、举例
讲授内容纲要、要求及时间分配（附页） 如果单片机检测到当前实际kV对应的高压变压器初级电压值低于设定15分钟 kV值对应的高压变压器初级电压值，则发出指令使X18B-4为高电平，经D3-3 反相变为低电平至继电器KEV+线圈回路，继电器KEV+将得电工作。 DZ2.9 DZ2-8输入交流100V电压给电机提供电源，该电压经过KEV+的触点使电机 带动滑轮变压器滑臂朝着增加摄影kV方向滑动，直至实际kV符合设定kV 要求，单片机发出指令使X18B4为低电平，使继电器KEV+掉电，滑臂停止 滑动。 六、电源伺服电路与其他电路的关系 10分钟 总结：1、电源监测、可控硅触发信号、伺服电机控制的原理 5分钟 5分钟 5分钟 15分钟
案 姓名齐现英2010~2011学年第二学期时间20113.24节次5-1 课程名称 数字X线机设备学 授课专业及层次 2008级影像本科 授课内容 第七章程控X线机 学时数 3 第二节单元电路分析（灯丝加热电路） 教学日的 掌握灯丝加热电路的工作原理 重点 灯丝加热电路的工作原理 难点 灯丝逆变过程 自学内容 无 使用教具 多媒体 相关学科知识 单片机、逆变 教学法 启发式、讲解 讲授内容纲要、要求及时间分配（可加附页）》 复习内容： 10分钟 1、电源监测、 2、可控硅触发信号 3、伺服电机控制的原理 第七章程控X线机 、灯丝加热电路原理 10分钟 1、灯丝加热电路的作用 其主要作用为： ①提供灯丝电源： 15分钟 2、主要继电器 Korder为灯丝加热工作指令继电器，当选择主床或按下手闸I档时工 作。 KLS为大、小焦点切换继电器，小焦点时，KLS继电器不得电，大焦 点时，KLS继电器得电工作。 X线机自动工作在小焦点状态， 择影条时单片机自动确定大、小点，出相险粉控 开机后 电器是否得电
