第三部分习题解答 第一章绪论 一、名词解释 1.答：医学影像设备是指利用专门成像机制，以非介入方式获 取人体（活体）内部组织形态或/和功能影像的设备。广义的讲，凡 是能够为医生提供人体（活体）组织、器官影像的仪器、机器或设备 以及与之配套的机械装置和辅助装置都属于医学影像设备的范畴。 2.答：超声成像设备是利用超声波(ultrasound)的透射和反射 现象，对人体组织器官形态结构进行观察的检查设备， 3.答：核医学设备是通过测量人体某一脏器或组织对标记有放 射性核素药物的选择性吸收、储聚和排泄等情况，观察其代谢功能， 实现人体功能成像的装置。 二、填空题 1.X线设备MRI设备USG设备核医学设备 2.诊断治疗 三、简答题 1.答：医学影像设备主要包括：①X线设备：如X线机、CT设 备：②MRI设备：③超声成像设备：④核医学成像设备等。 2.答： 几种医学影像设备的比较 比较内容X线设备MRI设备 USG设备PET设备 信息载体 X线 电磁波 US波 Y射线 检测信号 透过的X线磁共振信号 反射回波511kcV湮没光子 空间分辨力<1mm <1mm 2mm 10mm,3mm 安全性 辐射危险无辐射危险、有强磁场吸引力安全 辐射危险 (韩丰谈)

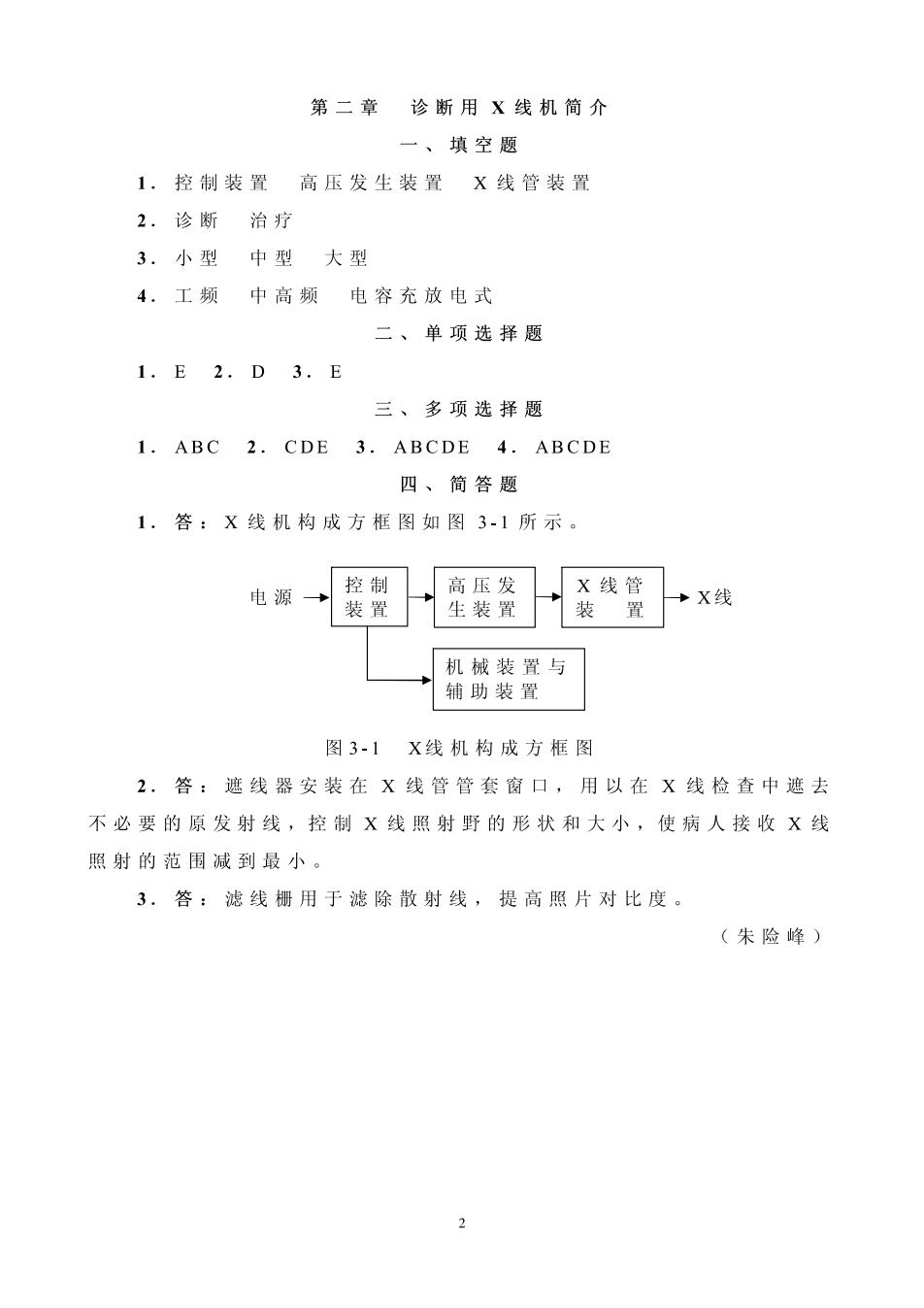

第二章诊断用X线机简介 一、填空题 1,控制装置高压发生装置X线管装置 2.诊断治疗 3.小型中型大型 4.工频中高频电容充放电式 二、单项选择题 1.E2.D3.E 三、多项选择题 1.ABC 2.CDE 3.ABCDE 4.ABCDE 四、简答题 1.答：X线机构成方框图如图3-1所示。 电一安盟臣级贸贸效 机械装置与 辅助装置 图3-1X线机构成方框图 2.答：遮线器安装在X线管管套窗口，用以在X线检查中遮去 不必要的原发射线，控制X线照射野的形状和大小，使病人接收X线 照射的范围减到最小。 3.答：滤线栅用于滤除散射线，提高照片对比度。 (朱险峰) 2
第三章诊断用X线管 一、名词解释 1.答：高速运动的电子流轰击靶面时，会有少量的电子从靶面反 射和释放出来，这部分电子称为二次电子。 2。答：实际焦点是指靶面解间承受高速运动电子束的轰击面积。 呈细长方形，也称为线焦点。 3,答：有效焦点是指实际焦点在X线投照方向上的投影。它对 影像的清晰度影响很大，也称为作用焦点。 4.答：阳极特性曲线(1~V)是在一定的灯丝加热电流(1)下， 管电压(。)与管电流(1。)之间的关系。 5.答：灯丝后端发射出来的电子，由于电子之间相互排斥和灯丝 的阻挡作用，致使电场作用力很微弱，因此这部分电子滞留在灯丝后 面的空间，形成“空间电荷”，空间电荷只能随着管电压的升高而逐渐 飞向阳极。 6.答：灯丝发射特性曲线(1~1)是在一定的管电压(V。)下， 灯丝加热电流(1)与管电流(1。)之间的关系。 7.答：是X线管在安全使用条件下，单次曝光或连续曝光而无 任何损坏时所能承受的最大负荷量。 8,答：同一只X线管的容量是一个不确定量，为了便于比较， 通常将一定整流方式和一定曝光时间下X线管的最大负荷称为X线管 的标称功率，也称额定容量或代表容量。 9.答：X线管处于最大冷却率时，允许承受的最大热量称为热容 最。 10.答：三极X线管是在普通X线管的阳极与阴极之间加了一个 控制栅极，故又称为栅控X线管。 11.答：是产生能量较低的X线、用于软组织检查的X线管，故 又名软组织摄影用X线管，因其阳极靶面常采用钼材料制成，又叫钼 靶X线管。 二、填空题 1.X线能量 3

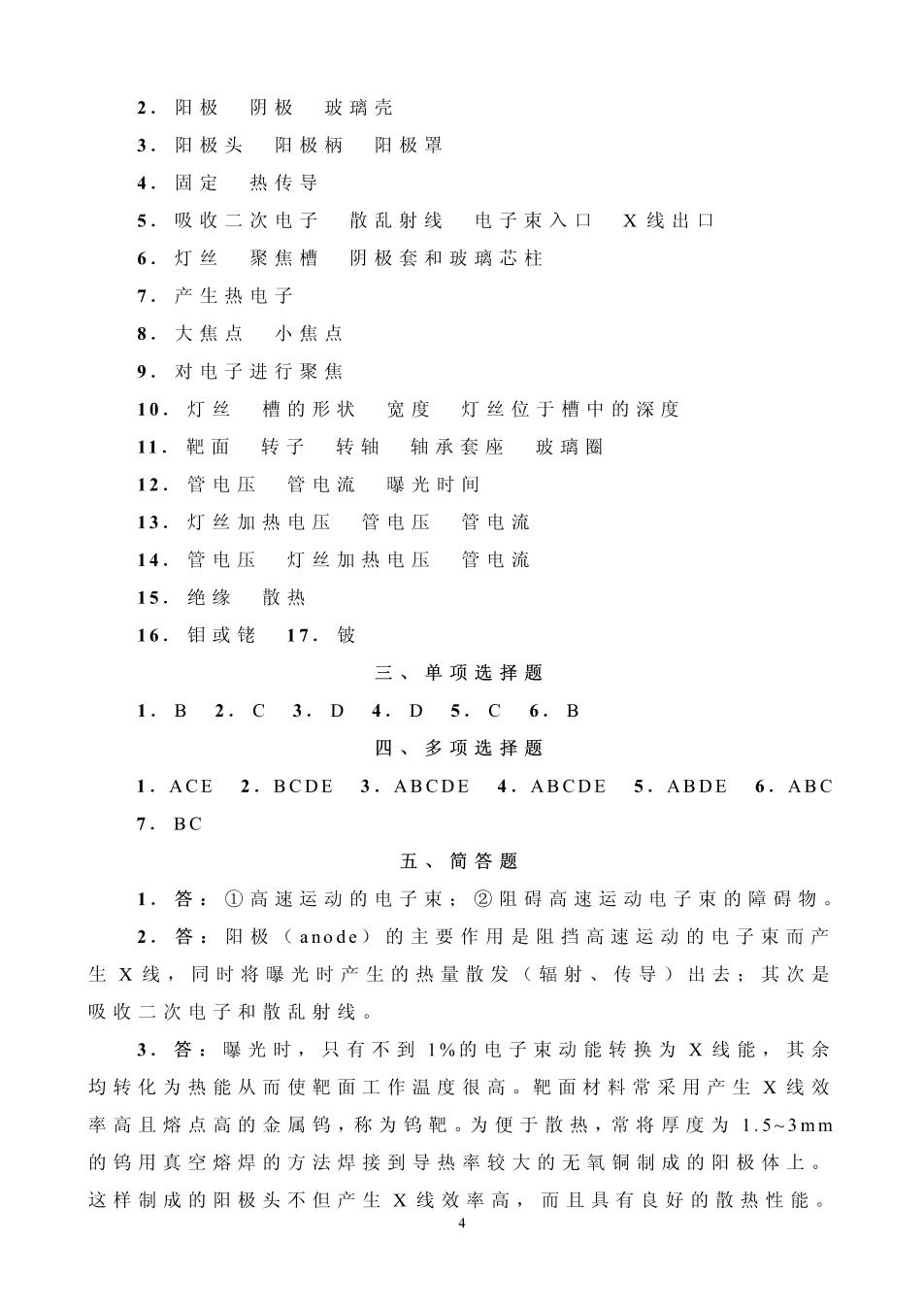

2.阳极阴极玻璃壳 3.阳极头阳极柄阳极罩 4.固定热传导 5.吸收二次电子散乱射线电子束入口X线出口 6.灯丝聚焦槽阴极套和玻璃芯柱 7.产生热电子 8.大焦点小焦点 9.对电子进行聚焦 10.灯丝槽的形状宽度灯丝位于槽中的深度 11.靶面转子转轴轴承套座玻璃圈 12.管电压管电流曝光时间 13.灯丝加热电压管电压管电流 14.管电压灯丝加热电压管电流 15.绝缘散热 16.钼或佬17.铍 三、单项选择题 1.B2.C3.D4.D5.C6.B 四、多项选择题 1.ACE 2.BCDE 3.ABCDE 4.ABCDE 5.ABDE 6.ABC 7.BC 五、简答题 1.答：①高速运动的电子束；②阻碍高速运动电子束的障碍物。 2.答：阳极(anode)的主要作用是阻挡高速运动的电子束而产 生X线，同时将曝光时产生的热量散发（辐射、传导）出去；其次是 吸收二次电子和散乱射线。 3.答：曝光时，只有不到1%的电子束动能转换为X线能，其余 均转化为热能从而使靶面工作温度很高。靶面材料常采用产生X线效 率高且熔点高的金属钨，称为钨靶。为便于散热，常将厚度为1.5-3mm 的钨用真空熔焊的方法焊接到导热率较大的无氧铜制成的阳极体上。 这样制成的阳极头不但产生X线效率高，而且具有良好的散热性能
4.答：二次电子有害无益，其能量较大（约为原来的99%），轰 击到玻璃壳内壁上，将使玻璃壳温度升高而释放气体，降低管内真空 度或使玻璃壳击穿：二次电子再经玻璃壳反射并经阳极吸引再次轰击 靶面上时，由于没有经过聚焦，因此将产生出非焦点散乱X线，使X 线影像清晰度下降。 5.答：发射电子的数量取决于灯丝温度的高低，所以调节灯丝电 压，也就调节了灯丝温度，调节了阴极发射电子的数量，调节了管电 流，在曝光时间不变时，就调节了X线量。 6.答：①支撑阴极与阳极：②保持管内真空度。 7.答：当有效焦点为点光源时，图像的边界分明，几何模糊小， 影像清晰度高；有效焦点越大，图像边界上的半影也越大，几何模糊 大，影像清晰度降低。 8.答：由于高速运动的电子束轰击靶而所产生的热量，被均匀地 分布在转动的圆环面上，承受电子束轰击的面积因阳极旋转而大大增 加（实际焦点的尺寸不变、空间位置不变），使热量分布面积大大增加， 因此可有效地提高X线管功率，并通过适当减小实际焦点尺寸和靶角， 以使有效焦点减小成为可能。旋转阳极X线管的最大优点是瞬时负载 功率大、焦点小。 9,答：曝光结束后、启动电机断电，转子因惯性将有较长的静转 时间（从切断启动电机定子电源开始到转子停止转动所用的时间），静 转时间一般为数分钟至几十分钟。由于静转是无用的空转，制造噪声 且磨损轴承，因此有必要在曝光结束后即对旋转阳极进行制动，这样 可减少噪声，延长轴承的寿命，进而延长X线管的寿命。 10.答：固定阳极X线管，小焦点标称功率为2kW,大焦点标称 功率为9kW,最高管电压为100kV。 11.答：旋转阳极X线管，小焦点标称功率为20kW,大焦点标 称功率为40kW,最高管电压为125kV。 12,答：当栅极对阴极加一个负电压(2~5kV)或负脉冲电压时， 可使阴极发射的热电子完全飞不到阳极上，形不成管电流，不会产生 X线。当负电压或负脉冲电压消失时，阴极发射的热电子在阳极与阴 5
