模拟试题一常规X线机试题标准答案与评分标准 一、单项选择题（每小题1分，共15分） 1.B2.D3.C4.C5.C6.D7.A8.B9.B10.A 11.B12.B13.B14.A15.A 二、填空题（每空1分，共15分） 1.灯丝加热电流管电压管电流 2.二次电子散乱射线固定和热传导钨 3,平移斜率 4.光电管式电离室式 5.主机外围设备 6.治疗设备诊断设备 三、名词解释（每小题2.5分，共5分） 1.答：灯丝发射特性曲线(1。~I)是在一定的管电压下，管电流 (1)与灯丝加热电流(1)的关系。 2.答：在单相全波桥式整流高压次级电路中，高压变压器线圈 的匝与匝间、层与层间、线圈对地间以及高压电缆芯线对地之间均可 形成分布电容，有高压时便产生电容电流。 四、简答题（每小题5分，共25分） 1.答：灯丝后端发射出来的电子，由于电子之间相互排斥和灯 丝的屏蔽作用，致使电场作用力很微弱，因此这部分电子滞留在灯丝 后面的空间，形成“空间电荷”(3分)。摄影时管电流较大，空间电 荷较多，管电流随管电压变化较大，所以，摄影时需对空间电荷进行 补偿(2分)。 2.答：要点： 合闸，开机，按下AN1→JCⅡA、JCⅡB工作一JC。工作一自耦变 压器B1得电→GQⅡA、GQⅡK工作，切换到二管位。选择曝光条件 正常时，J3不工作。(1分) 按下AN1o→JC8工作→JC;工作→JC6工作，旋阳启动、运转，灯 丝开始加热，1.2秒后→J4工作，曝光准备完毕。(2分) 松开AN10→JC8失电→JC3A、JC3B工作→J11工作一J,工作一→J13
工作→过零点到来一→J6A、J6B工作→主可控硅导通→曝光开始，同时 限时器开始工作，曝光时间到一J,工作→J6A、J6B失电一过零点到米 一曝光结束一稍后J8工作→J10工作一JC5失电一JC6失电，旋阳制动， 灯丝熄灭一JC3A、JC3B失电一J11失电→Jg失电一J13失电，其他参入 摄影的继电器亦失电。(2分) 3.答：高压发生装置是X线机主机系统的重要组成部分，其作 用是：①把自耦变压器输入的交流电压升高数百倍，再经整流，为X 线管提供产生X线所需的直流高压(kV):②把X线管灯丝初级电路 输入的交流电压降低，为X线管灯丝提供加热电压：③如配有两只以 上X线管，还要完成kV和灯丝加热电压的切换。(2.5分) 高压发生装置由高压变压器、X线管灯丝变压器、高压整流器、 高压交换闸、高压插头和插座等高压元器件构成。(2.5分) 4.答：共有三个补偿 电容电流补偿、管电压补偿、空间电荷补偿(2.5分) 高压次级电路、高压初级电路、灯丝电路(2.5分) 5.答：①当高压变压器负载时，即次级电压加在X线管两端产生 X线时，由于电源电阻、自耦变压器阻抗、高压变压器阻抗及其他器 件内阻的存在，电路中将产生电压降。管电流越大，产生的电压降也 就越大。这样，就使得X线管两端的实际管电压要小于预示的kV值， 且随管电流的变化而变化，这种现象将会严重影响X线摄影效果。 为解决这一问题，中型以上的X线机管电压预示电路中，都设置 了各种形式的补偿电路。(2.5分) ②用某种方法按不同管电流预先增加高压变压器初级电压，以补 偿负载时的电压降，补偿的kV值正好等于负载时降落的kV数值(1.5 分) ③由平移补偿和斜率补偿组成，可通过电阻式和变压器式管电压 补偿两种方法实现。(1分) 五、电路分析题（每小题20分，共40分） 1.答：如图41所示，摄影时，Ⅱ台工作。开机后，JCⅡA、JCⅡB 工作，完成台次转换。若摄影条件选择得当，技术选择开关AJ选择

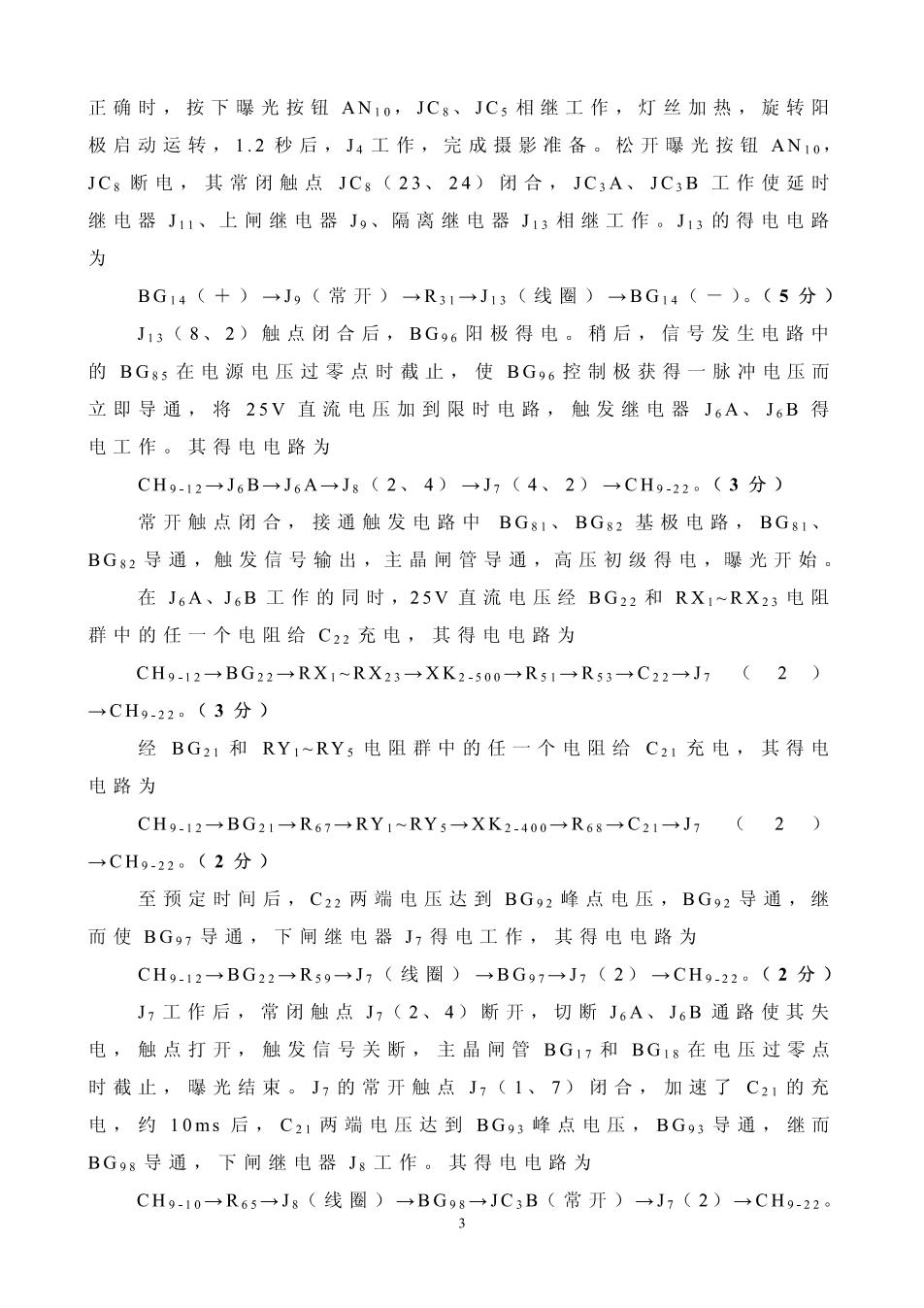

正确时，按下曝光按钮AN10,JCs、JC,相继工作，灯丝加热，旋转阳 极启动运转，1.2秒后，J4工作，完成摄影准备。松开曝光按钮AN1o, JC8断电，其常闭触点JCg(23、24)闭合，JC3A、JC3B工作使延时 继电器J11、上闸继电器Jg、隔离继电器J13相继工作。J13的得电电路 为 BG14(十)→J9(常开)→R31→J13(线圈)一→BG14(一)。(5分) J13(8、2)触点闭合后，BG96阳极得电。稍后，信号发生电路中 的BGg5在电源电压过零点时截止，使BG96控制极获得一脉冲电压而 立即导通，将25V直流电压加到限时电路，触发继电器J6A、J6B得 电工作。其得电电路为 CHg-12→J6B→J6A→Jg(2、4)→J7(4、2)→CHg-22。（3分) 常开触点闭合，接通触发电路中BG81、BGg2基极电路，BG81、 BG$2导通，触发信号输出，主晶闸管导通，高压初级得电，曝光开始 在J6A、J6B工作的同时，25V直流电压经BG22和RX1~RX23电阻 群中的任一个电阻给C22充电，其得电电路为 CHg-12→BG22→RX1~RX23→XK2-500→R51→R53→C22→J7(2) →CHg-22。(3分) 经BG21和RY1~RYs电阻群中的任一个电阻给C21充电，其得电 电路为 CHg.12→BG21→R67→RY1~RY5→XK2.400→R68→C21→J7(2) CHg-22。(2分） 至预定时间后，C22两端电压达到BG92峰点电压，BG92导通，继 而使BG7导通，下闸继电器J,得电工作，其得电电路为 CH912→BG22→R59→J7(线圈)→BG97一J7（2)→CHg.22。（2分) J?工作后，常闭触点J7(2、4)断开，切断J6A、J6B通路使其失 电，触点打开，触发信号关断，主晶闸管BG1?和BG18在电压过零点 时截止，曝光结束。J,的常开触点J,(1、7)闭合，加速了C21的充 电，约10ms后，C21两端电压达到BG93峰点电压，BG;导通，继而 BG98导通，下闸继电器J8工作。其得电电路为 CHg10→R65→J3(线圈)→BG98→JC3B(常开)→J7(2)一CHg-22
(3分) Jg工作后使控制电路中的继电器J10工作，切断JC3A、JC3B电路， JC3A、JCB失电其触点断开，Js失电，电路恢复到起始状态。由此可 见，继电器J；不仅具有使电路恢复到起始状态的作用，而且具有限时 保护作用，即当J,不能正常工作时，Jg能在比预定时间稍晚一点后， 切断电路，起到保护作用。(1分) 曝光结束后，限时电路中的C22经电阻R52和继电器J7(2、8) 触点将残存电荷泄放。限时保护电路中的C21经电阻R68和JC3B常闭 触点将残存电荷泄放，为下次曝光作好准备。(1分) 2.答：如图42(1)所示，普通摄影、滤线器摄影和体层摄影 时Ⅱ台工作，JCⅡA触点闭合，待摄影预备继电器JCs工作后，JC6 得电触点闭合，交流电压加于D2定子线圈，D2启动运转。其得电电 路为 「QQ2→JCⅡA一C1A/C1B→JC5(常开) 0V→RD4一 -120V。 YQ2→JCⅡA一B6→JC6(常开快速触点)J (5分) 如图4-2(2)所示，开机后，保护电路得电。B8、B6无电压输入， 使BG211、BG212处于正偏置而导通，C201被旁路，三极管BG205截止。 摄影时，当按下手闸后，旋转阳极启动，X线管灯丝升温，B8、B6、 B,的次级各产生一感应电压，分别经BG216、BG214、BG215整流，C202 C204、C203滤波，在R208、R210、R209两端得到约10V的直流电压， 使二极管BG211、BG213、BG212反偏置而截止。稳压电源经R207、R206 给电容器C201充电，其得电电路为 BG601（+）→R201一R207一R206一C201一BG601（-）。（5分） 当电压充至9V时，BG205导通，继而BG204导通，继电器J4工作， 其得电电路为 BG601(+)→R201→BG202→BG203→BG204→J4(线圈)→BG601(-): 其串联在摄影高压接触器JC2、JC3A回路中的常开触点闭合，为 JC2、JC3A工作提供了条件。C201充电时间为0.8~1.2s,可改变电位
器R206的阻值进行调节。曝光结束后，B6、Bg失电，B,因灯丝低温 预热而电流减小，BG211、BG212、BG213导通，C201经R208、R209、R210 放电。其得电电路为 C201（+)→R206→BG211(或BG212)→R208(或R209)一C201(-)。 (5分) 如果旋转阳极未转动或未达到额定转速，或X线管灯丝没有增温， 都将使门电路的三个输入端中的一个为低电位，二极管BG211、BG212、 BG213中则有一个处于导通状态，使充电电容器C201被旁路而不能充 电。因而BG205、BG204均处于截止状态，J4不工作，曝光不能进行， 从而起到保护作用。若旋转阳极启动电路发生短路故障，使电流过大， 则熔断器RD4将烧断，切断启动电路电源，起到保护作用。(5分) (齐现英)
