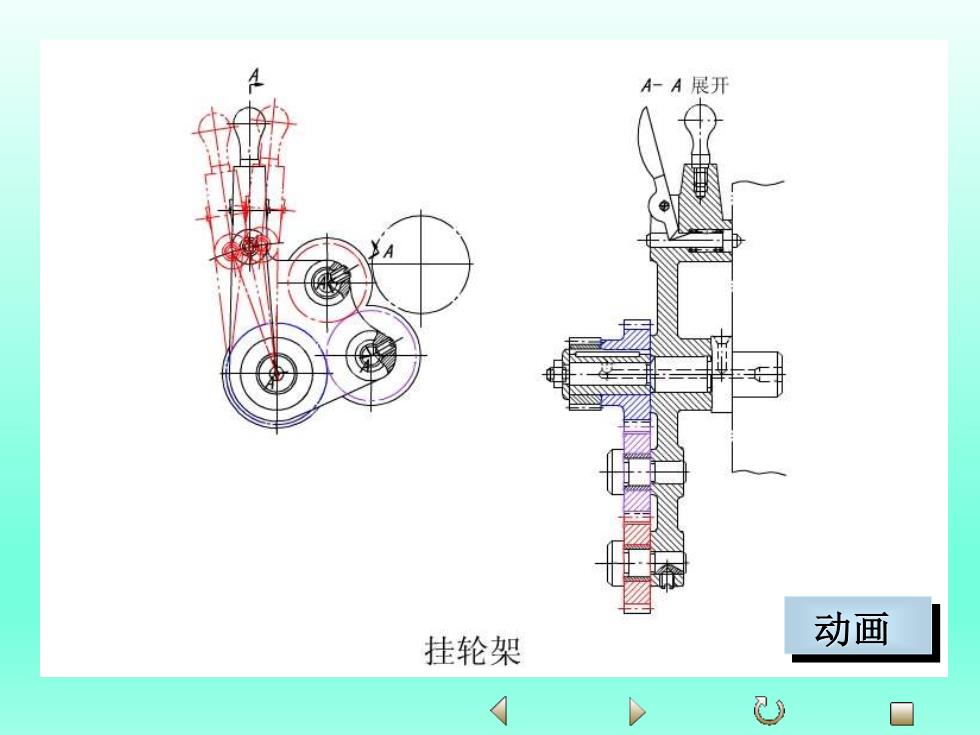

A-A展开 挂轮架 动画 忍U 日
动画

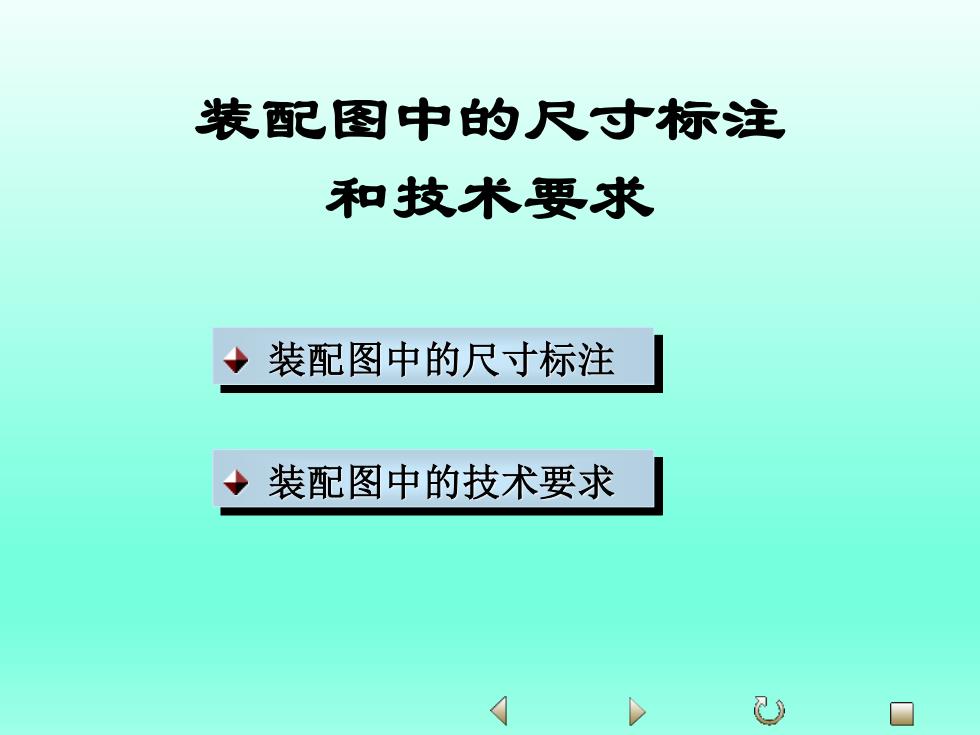

装配图中的尺标注 和技术要求 ◆装配图中的尺寸标注 ◆装配图中的技术要求
装配图中的尺寸标注 和技术要求 装配图中的尺寸标注 装配图中的技术要求

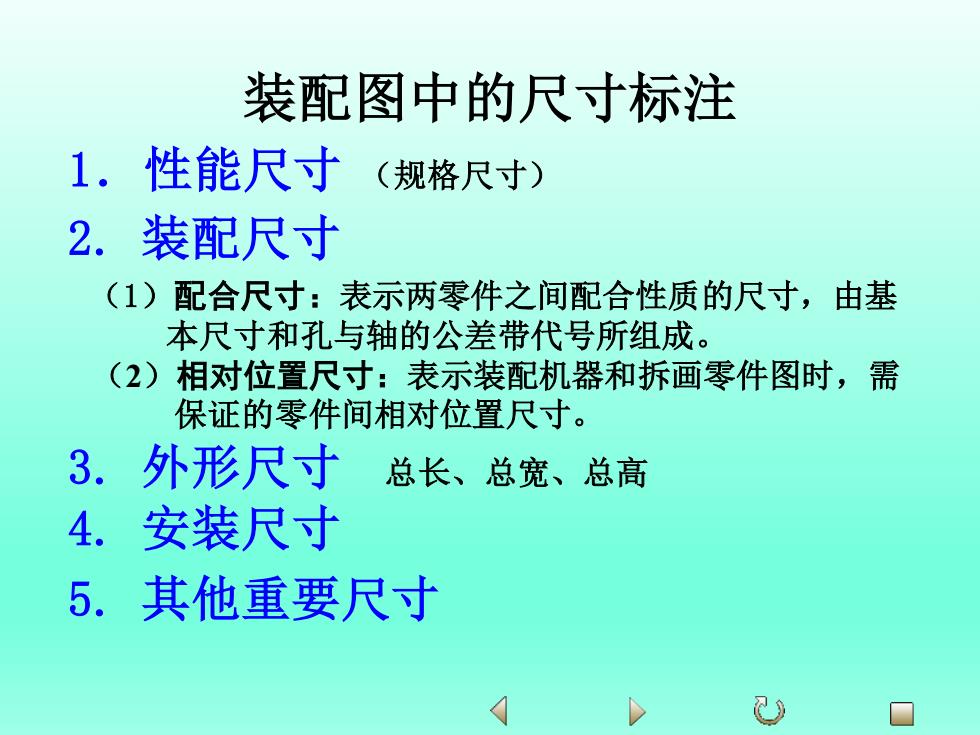

装配图中的尺寸标注 1.性能尺寸（规格尺寸） 2.装配尺寸 (1)配合尺寸：表示两零件之间配合性质的尺寸，由基 本尺寸和孔与轴的公差带代号所组成。 (2)相对位置尺寸：表示装配机器和拆画零件图时，需 保证的零件间相对位置尺寸。 3.外形尺寸总长、总宽、总高 4.安装尺寸 5.其他重要尺寸 4 D 日
装配图中的尺寸标注 1．性能尺寸 （规格尺寸） 2. 装配尺寸 （1）配合尺寸：表示两零件之间配合性质的尺寸，由基 本尺寸和孔与轴的公差带代号所组成。 （2）相对位置尺寸：表示装配机器和拆画零件图时，需 保证的零件间相对位置尺寸。 3. 外形尺寸 总长、总宽、总高 4. 安装尺寸 5. 其他重要尺寸

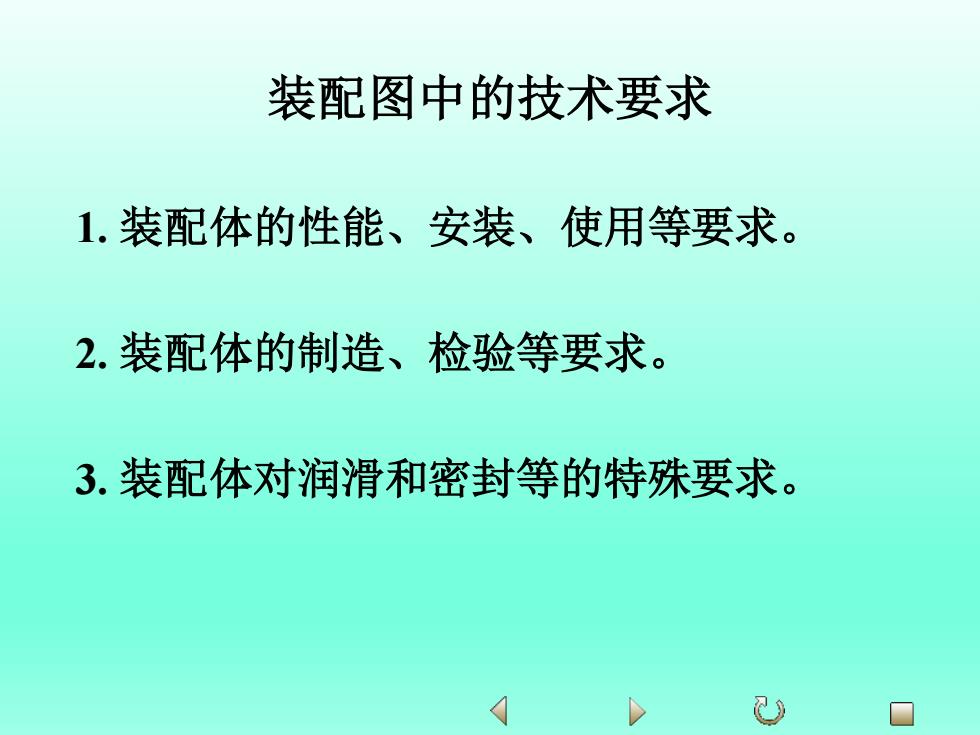

装配图中的技术要求 1.装配体的性能、安装、使用等要求。 2.装配体的制造、检验等要求。 3.装配体对润滑和密封等的特殊要求
装配图中的技术要求 1. 装配体的性能、安装、使用等要求。 2. 装配体的制造、检验等要求。 3. 装配体对润滑和密封等的特殊要求

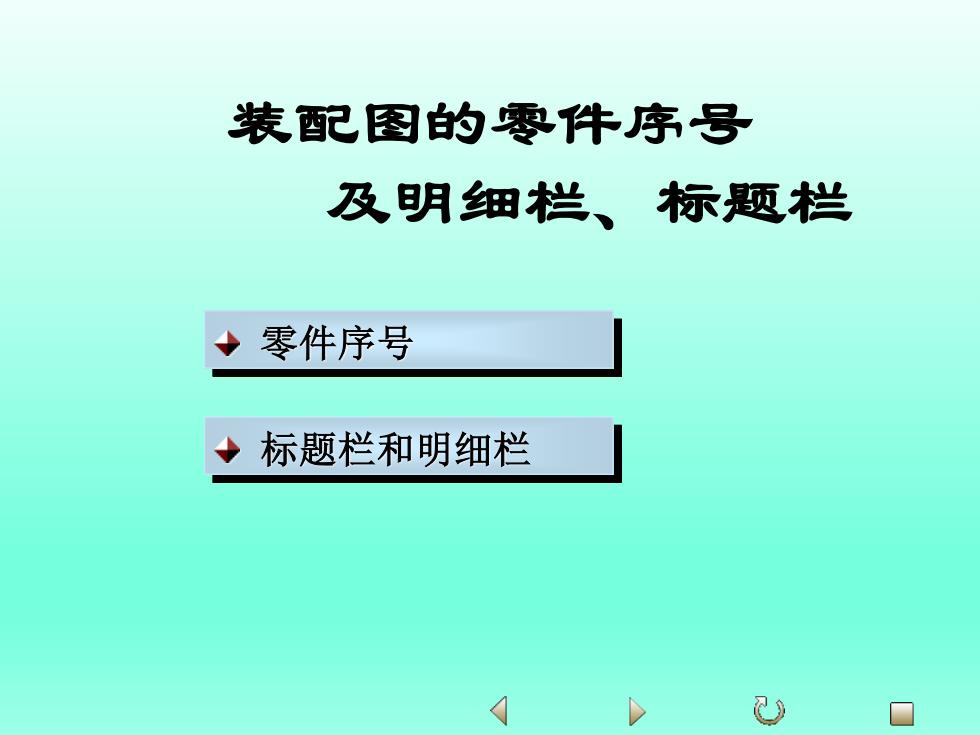

装配图的零件序号 及明细栏、标题栏 +零件序号 ◆标题栏和明细栏 风 日
装配图的零件序号 及明细栏、标题栏 零件序号 标题栏和明细栏
