装配图：表达机器或部件的图样。 装配图表达机器的工作原理、零件间 装配关系、零件主要结构形状以及装配、 检验、安装时所需尺寸数据、技术要求
装配图：表达机器或部件的图样。 装配图表达机器的工作原理、零件间 装配关系、零件主要结构形状以及装配、 检验、安装时所需尺寸数据、技术要求
装配图的内容 1.一组图形 表达机器工作原理、零件间装配关系、 零件主要结构形状。 2.必要的尺寸 性能、装配、总体、安装等尺寸。 3.技术要求 装配、检验、使用等方面的要求。 4.零件序号、明细栏和标题栏 转子油泵装配图
1.一组图形 表达机器工作原理、零件间装配关系、 零件主要结构形状。 2.必要的尺寸 性能、装配、总体、安装等尺寸。 3.技术要求 装配、检验、使用等方面的要求。 4.零件序号、明细栏和标题栏 转子油泵装配图 装配图的内容

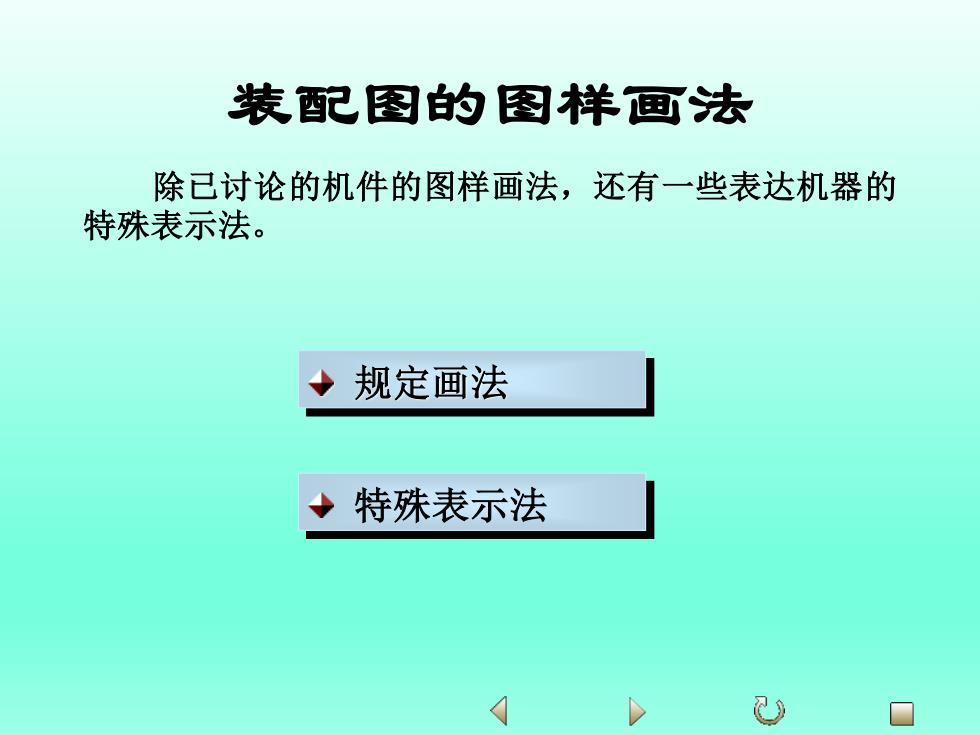

装配图的图样画法 除已讨论的机件的图样画法，还有一些表达机器的 特殊表示法。 十规定画法 ◆特殊表示法
除已讨论的机件的图样画法，还有一些表达机器的 特殊表示法。 规定画法 特殊表示法 装配图的图样画法
装配图的规定画法 1. 两零件的接触表面（或配合表面），用一条轮廓线表示； 非接触表面用两条轮廓线表示。 2.同一零件的剖面线方向和间隔应一致； 相邻零件的剖面线应区分（改变方向或间隔）。 3.对实心零件（如轴）和标准件（如螺栓、螺母），当剖 切平面按纵向剖切，且通过其轴线或对称面剖切时，只 画这些零件外形（按不剖处理）。 转子油泵装配图 日
1. 两零件的接触表面(或配合表面)，用一条轮廓线表示； 非接触表面用两条轮廓线表示。 2. 同一零件的剖面线方向和间隔应一致； 相邻零件的剖面线应区分（改变方向或间隔）。 3．对实心零件（如轴）和标准件(如螺栓、螺母)，当剖 切平面按纵向剖切，且通过其轴线或对称面剖切时，只 画这些零件外形（按不剖处理）。 转子油泵装配图 装配图的规定画法
