视图 视图 机件向多面投影体系的各投影面做正投影 所得的图形。 视图主要用于表达机件外部结构形状。 视图分为基本视图、向视图、局部视图和斜视图。 基本视图 +向视图 十局部视图 →斜视图
视图 机件向多面投影体系的各投影面做正投影 所得的图形。 视图主要用于表达机件外部结构形状。 视图分为 基本视图、向视图、局部视图和斜视图。 基本视图 向视图 局部视图 斜视图 视图

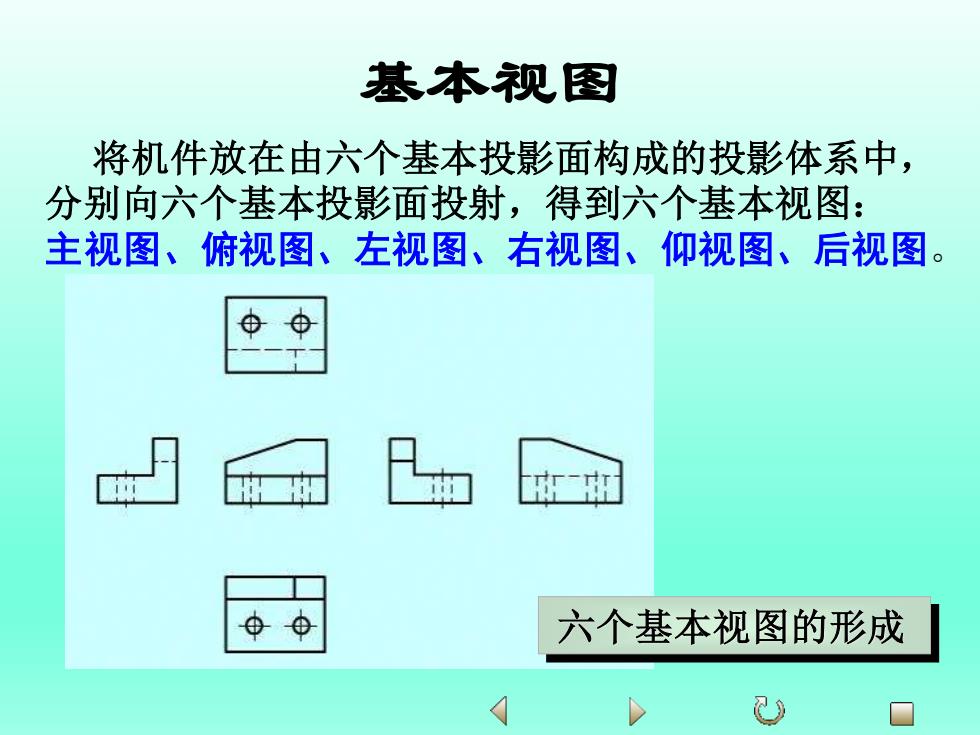

基本视图 将机件放在由六个基本投影面构成的投影体系中， 分别向六个基本投影面投射，得到六个基本视图： 主视图、俯视图、左视图、右视图、仰视图、后视图。 ⊕⊕ 六个基本视图的形成
将机件放在由六个基本投影面构成的投影体系中， 分别向六个基本投影面投射，得到六个基本视图： 主视图、俯视图、左视图、右视图、仰视图、后视图。 基本视图 六个基本视图的形成
六个基本视图的“三等”规律 (1)各视图画在同一张图纸内，按此图示的位置配置时， 不需标注视图名称。 (2)在六个基本视图中“三等”规律仍存在。 ⊕ 示例
（1）各视图画在同一张图纸内，按此图示的位置配置时， 不需标注视图名称。 （2）在六个基本视图中 “三等”规律仍存在。 示例 六个基本视图的“三等”规律
向视图 未按投影关系配置的视图。 动画 B B ⊕® D 忍 口
未按投影关系配置的视图。 动画 向视图
