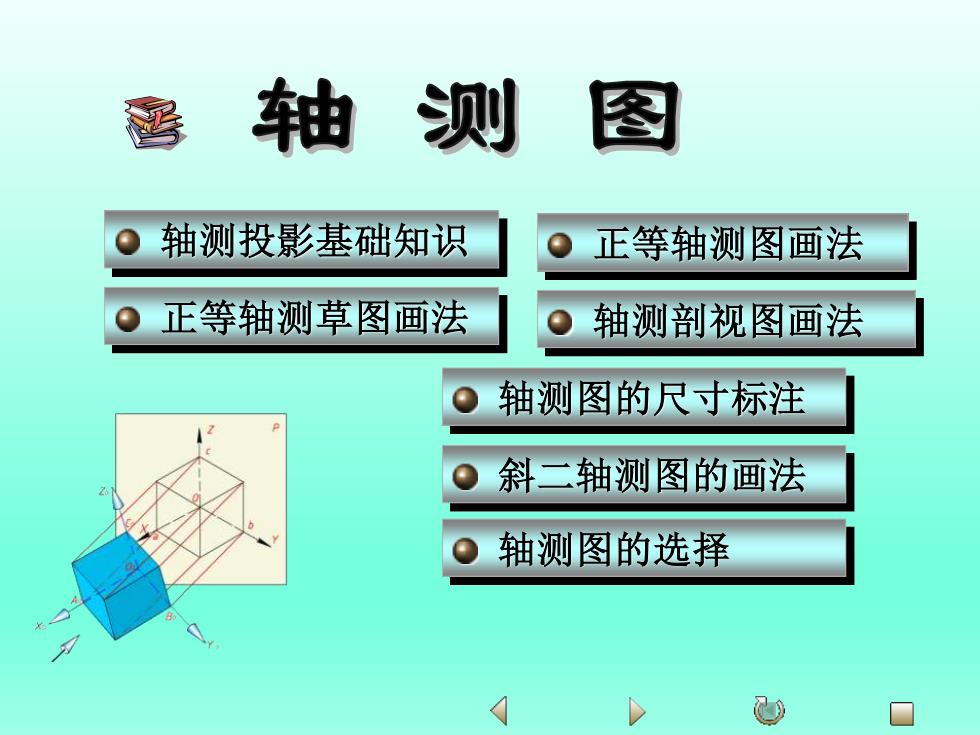

醫轴测图 轴测投影基础知识 正等轴测图画法 Q正等轴测草图画法 轴测剖视图画法 轴测图的尺寸标注 斜二轴测图的画法 轴测图的选择 U
轴测投影基础知识 正等轴测图画法 轴测剖视图画法 斜二轴测图的画法 轴测图的尺寸标注 轴测图的选择 正等轴测草图画法
袖测投影的基出知识 基本概念与基本特性 →轴测图的种类 平行于各坐标面的圆的轴测图 忍U 日
基本概念与基本特性 平行于各坐标面的圆的轴测图 轴测图的种类 轴测投影的基础知识
基本概念与基本特性 用平行投影法将物体连同确定该物体的直角坐标系一 起沿不平行于任一坐标平面的方向投射到一个投影面上，所 得到的图形，称为轴测图。 轴测投影面 投影面P称为轴测投影面。 投射线方向S称为投射方向。 Zo 空间坐标轴0，X、0%、0Z 在轴测投影面上的投影OK O八、O称为轴测投影轴，简 物体 称轴测轴。 X 轴测图形成动画 投射方向
轴测图形成动画 用平行投影法将物体连同确定该物体的直角坐标系一 起沿不平行于任一坐标平面的方向投射到一个投影面上,所 得到的图形,称为轴测图。 投影面P 称为轴测投影面。 投射线方向S 称为投射方向。 空间坐标轴00 X0、00 Y0、O0 Z0 在轴测投影面上的投影OX、 OY、OZ称为轴测投影轴,简 称轴测轴。 基本概念与基本特性

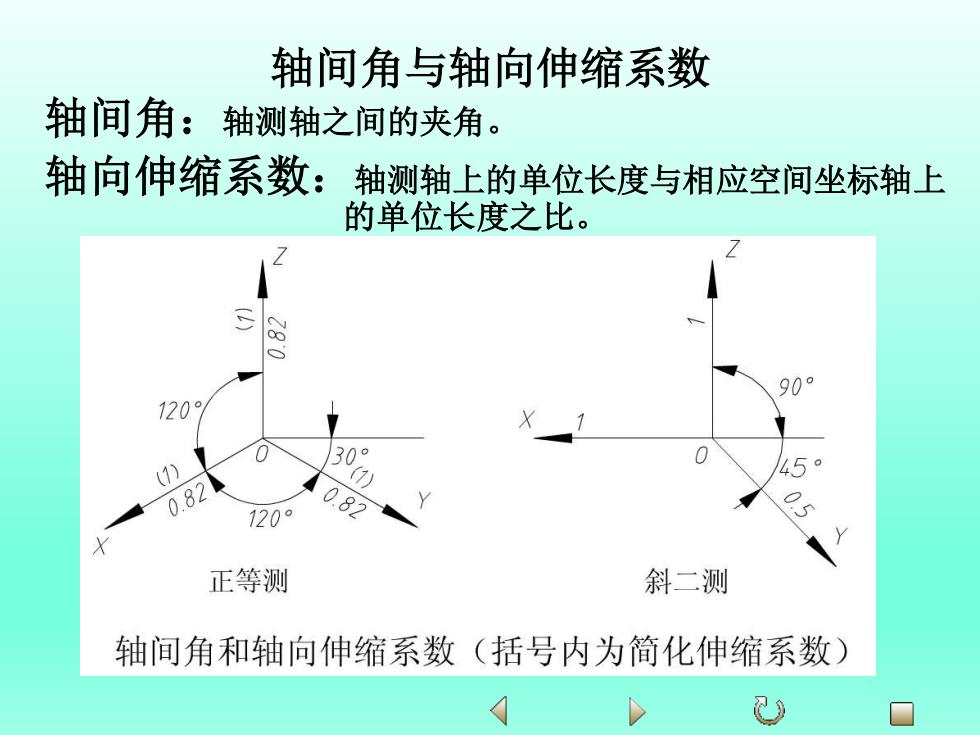

轴间角与轴向伸缩系数 轴间角：轴测轴之间的夹角。 轴向伸缩系数： 轴测轴上的单位长度与相应空间坐标轴上 的单位长度之比。 90 120 (1) 30 0.82 120° 0.82 正等测 斜二测 轴间角和轴向伸缩系数（括号内为简化伸缩系数） )
轴间角：轴测轴之间的夹角。 轴向伸缩系数：轴测轴上的单位长度与相应空间坐标轴上 的单位长度之比。 轴间角与轴向伸缩系数

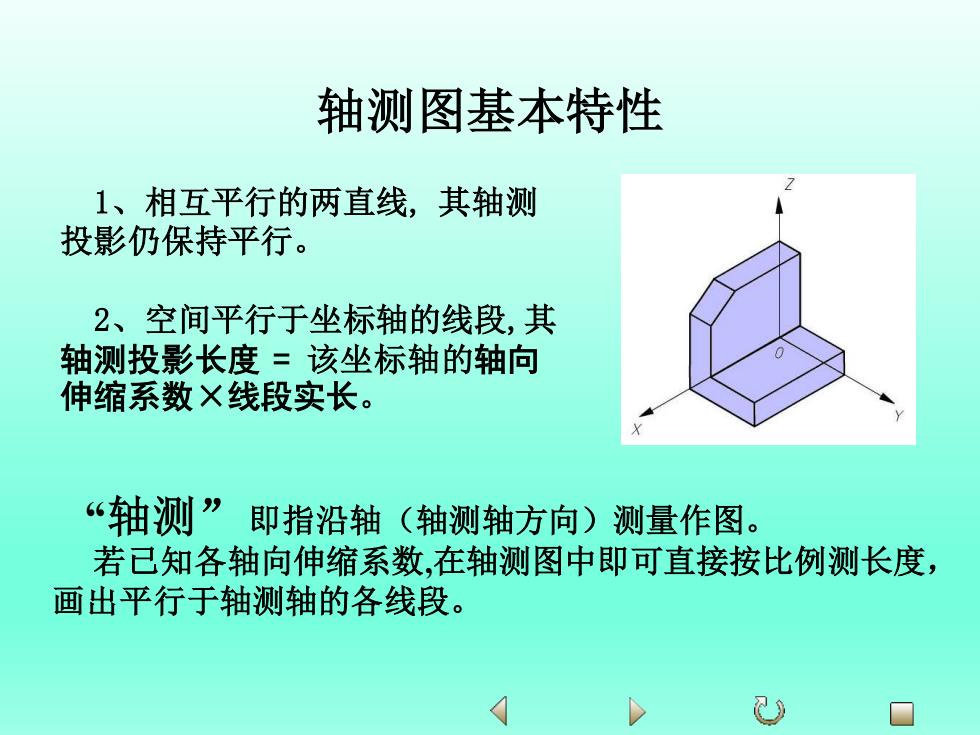

轴测图基本特性 1、相互平行的两直线，其轴测 投影仍保持平行。 2、空间平行于坐标轴的线段，其 轴测投影长度=该坐标轴的轴向 伸缩系数×线段实长。 “轴测”即指沿轴（轴测轴方向）测量作图。 若已知各轴向伸缩系数，在轴测图中即可直接按比例测长度， 画出平行于轴测轴的各线段
1、相互平行的两直线, 其轴测 投影仍保持平行。 2、空间平行于坐标轴的线段,其 轴测投影长度 = 该坐标轴的轴向 伸缩系数×线段实长。 轴测图基本特性 “轴测”即指沿轴（轴测轴方向）测量作图。 若已知各轴向伸缩系数,在轴测图中即可直接按比例测长度， 画出平行于轴测轴的各线段
