国家标准《技术制图》和 《机械制图》的有关规定 图纸幅面和图框格式 比例 ◆字体 十图线 ◆尺寸注法 忍U 日
图纸幅面和图框格式 比 例 字 体 图 线 尺寸注法 国家标准《技术制图》和 《机械制图》的有关规定
图纸幅面和图框格式 图纸幅面是指图纸宽度与长度组成的图面。 基本幅面代号有A0、A1、A2、A3、A4五种。 图纸幅面及图框格式尺寸 mm 幅面 幅面尺寸 周边尺寸 代号 BXL 0 e A0 841×1189 A1 594×841 10 20 A2 420X594 25 A3 297X420 5 10 A4 210X297

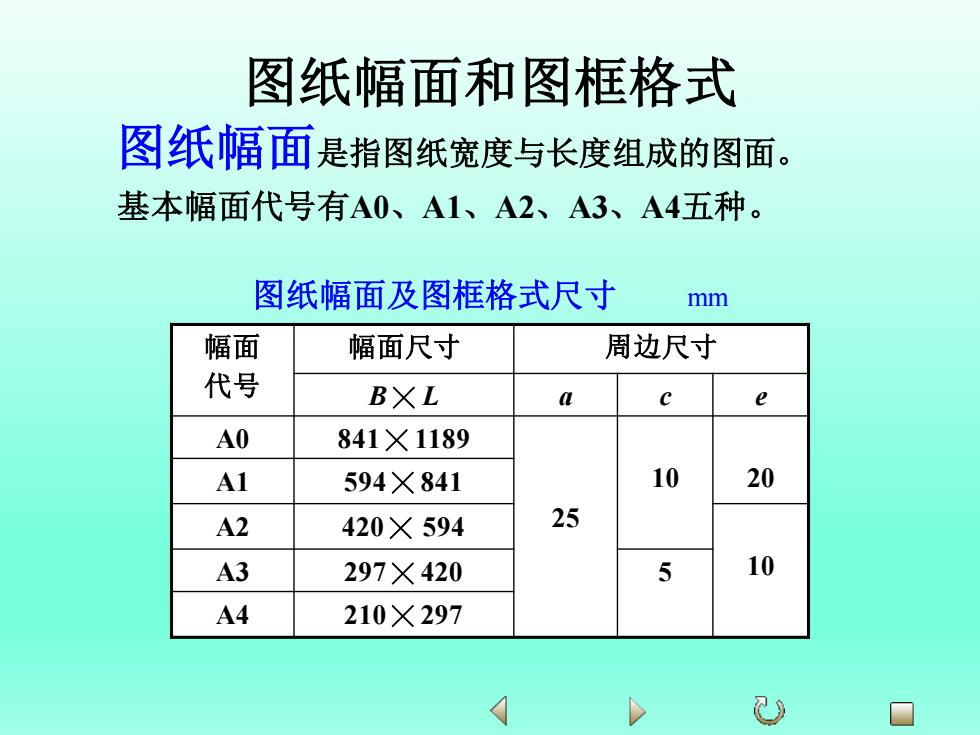

图纸幅面是指图纸宽度与长度组成的图面。 基本幅面代号有A0、A1、A2、A3、A4五种。 幅面 代号 幅面尺寸 周边尺寸 B ╳ L a c e A0 841 ╳ 1189 25 A1 594 ╳ 841 10 20 A2 420 ╳ 594 A3 297 ╳ 420 5 10 A4 210 ╳ 297 图纸幅面及图框格式尺寸 mm 图纸幅面和图框格式

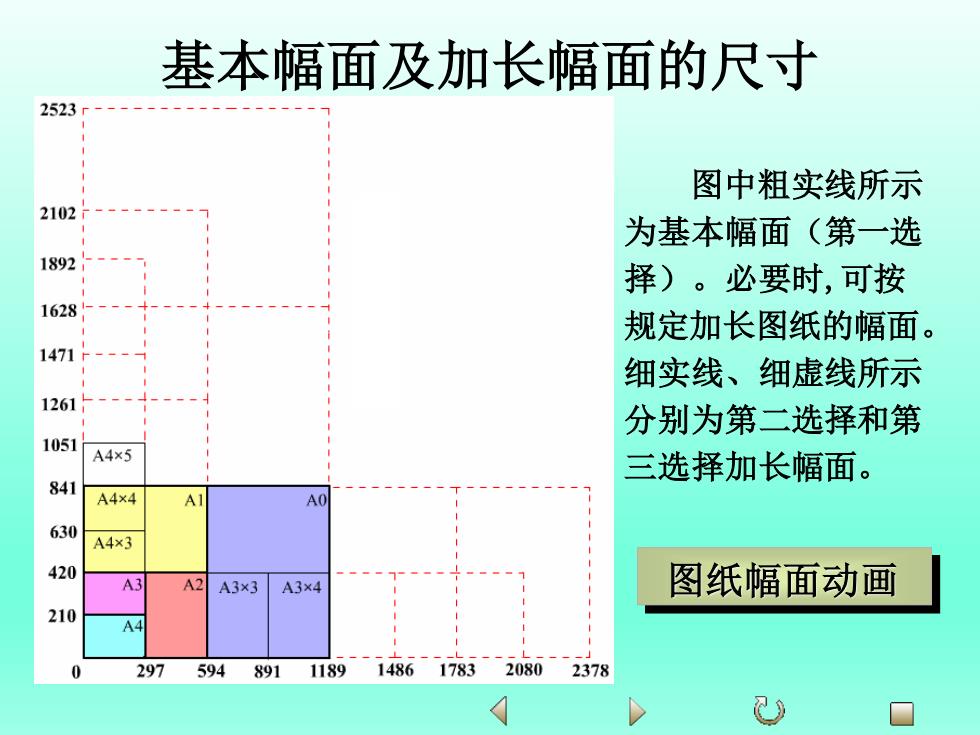

基本幅面及加长幅面的尺寸 2523r 图中粗实线所示 2102 为基本幅面（第一选 1892 择)。必要时，可按 1628 规定加长图纸的幅面。 1471 细实线、细虚线所示 1261 分别为第二选择和第 1051 A4×5 三选择加长幅面。 841 A4×4 A0 630 A4×3 420 A3 A2 A3×3 A3×4 图纸幅面动画 210 A4 297 594 891 1189 1486178320802378
图中粗实线所示 为基本幅面（第一选 择）。必要时,可按 规定加长图纸的幅面。 细实线、细虚线所示 分别为第二选择和第 三选择加长幅面。 图纸幅面动画 基本幅面及加长幅面的尺寸
图框图纸上限定绘图区域的线框称为图框。 图框在图纸上必须用粗实线画出，图样绘制在图框内部。 其格式分为不留装订边和留装订边两种。 为复制或缩微摄影时定位方便，应在图纸各边长的中点 处绘制对中符号。对中符号是从纸边界画入图框内5mm的一 段粗实线。 周边 e 对中符号 图框线 图纸边界线 标题栏档 标题栏 B (a)不留装订边的图框格式 (b)不留装订边、带对中符号的图框格式 )
图框 图纸上限定绘图区域的线框称为图框。 图框在图纸上必须用粗实线画出,图样绘制在图框内部。 其格式分为不留装订边和留装订边两种。 为复制或缩微摄影时定位方便,应在图纸各边长的中点 处绘制对中符号。对中符号是从纸边界画入图框内5mm的一 段粗实线 。 （a）不留装订边的图框格式 (b)不留装订边、带对中符号的图框格式
