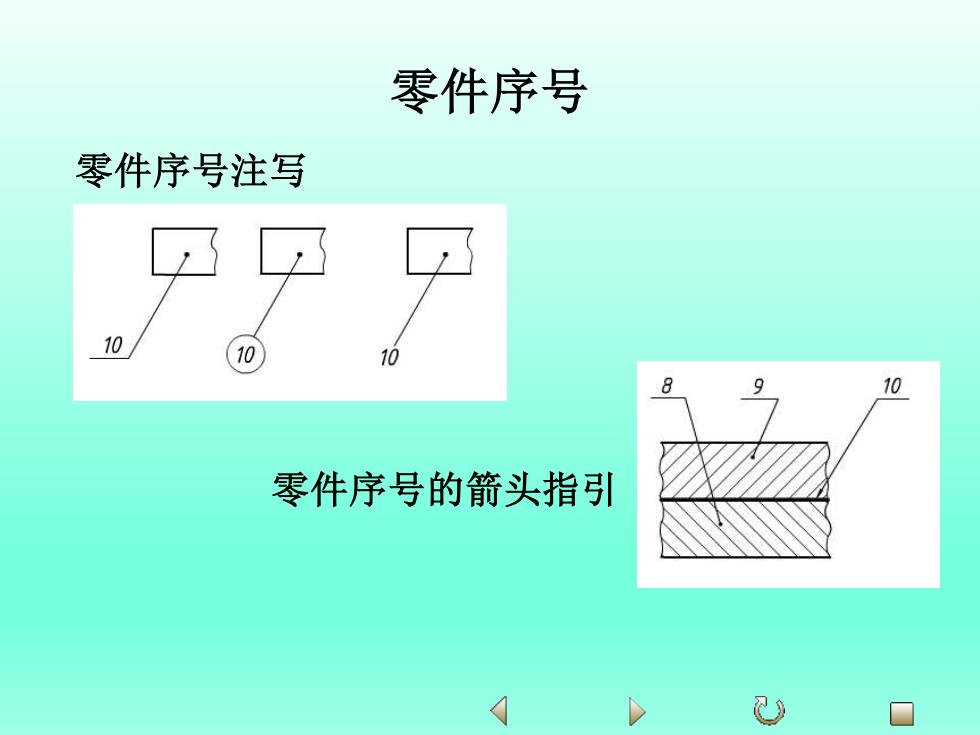

零件序号 零件序号注写 10 10 10 10 零件序号的箭头指引
零件序号 零件序号注写 零件序号的箭头指引

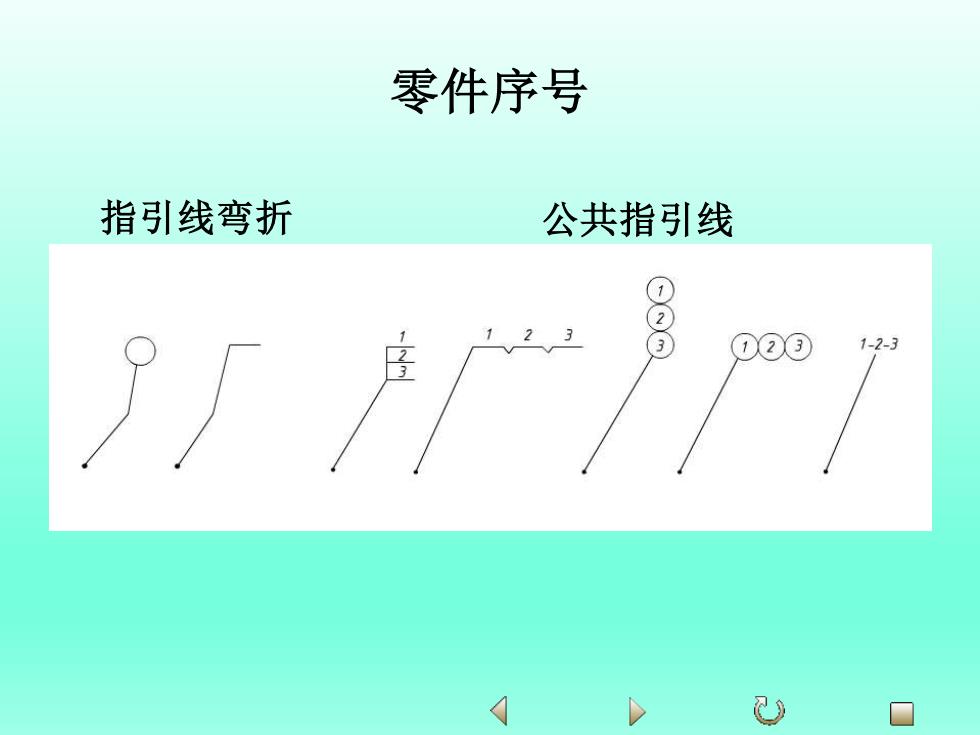

零件序号 指引线弯折 公共指引线 1-2-3 忍 日
零件序号 指引线弯折 公共指引线
标题栏和明细栏 装配图的明细栏画在标题栏上方。 明细栏中，零件序号编写顺序是从下向上。 10 40 40 40 序号 名 称 数量 材 料 附 注 制图 (姓名) (日期) 比例 审核 (姓名) (图名) (日期) (图号或存储代号) (校名、班号) (质量) 10 25 25 10 20 140 (
标题栏和明细栏 装配图的明细栏画在标题栏上方。 明细栏中，零件序号编写顺序是从下向上

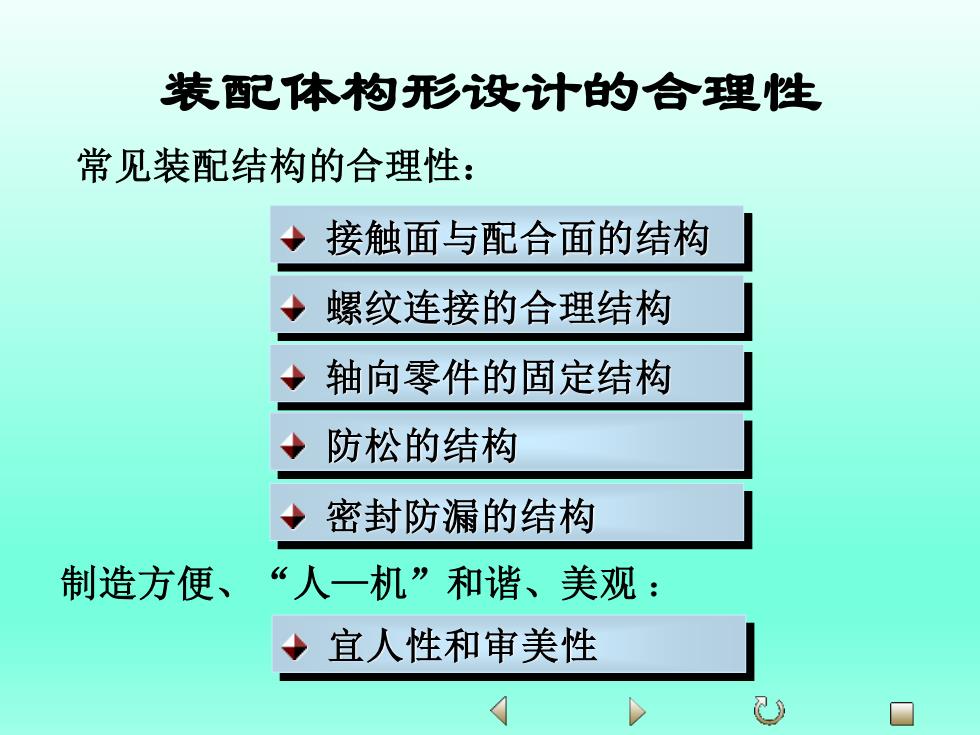

装配体构形设计的合理性 常见装配结构的合理性： 接触面与配合面的结构 →螺纹连接的合理结构 ◆轴向零件的固定结构 ◆防松的结构 密封防漏的结构 制造方便、“人一机”和谐、美观： 宜人性和审美性 口
常见装配结构的合理性： 装配体构形设计的合理性 接触面与配合面的结构 轴向零件的固定结构 防松的结构 密封防漏的结构 螺纹连接的合理结构 制造方便、 “人—机”和谐、美观 ： 宜人性和审美性

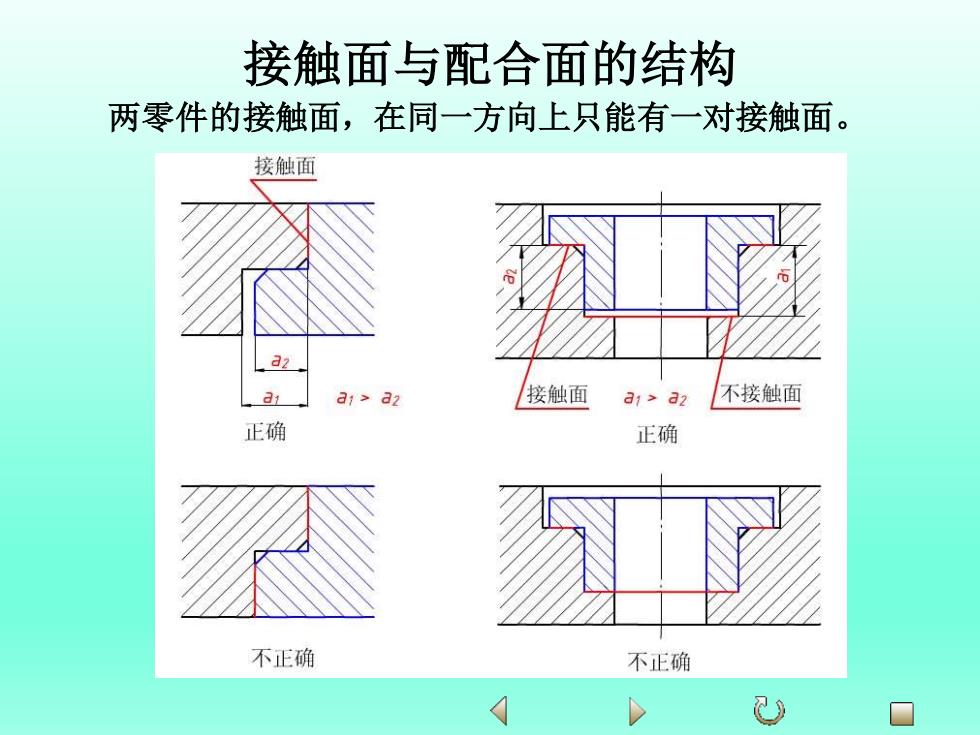

接触面与配合面的结构 两零件的接触面，在同一方向上只能有一对接触面。 接触面 a2 a1 81>a2 接触面 81>82 不接触面 正确 正确 不正确 不正确
两零件的接触面，在同一方向上只能有一对接触面。 接触面与配合面的结构
