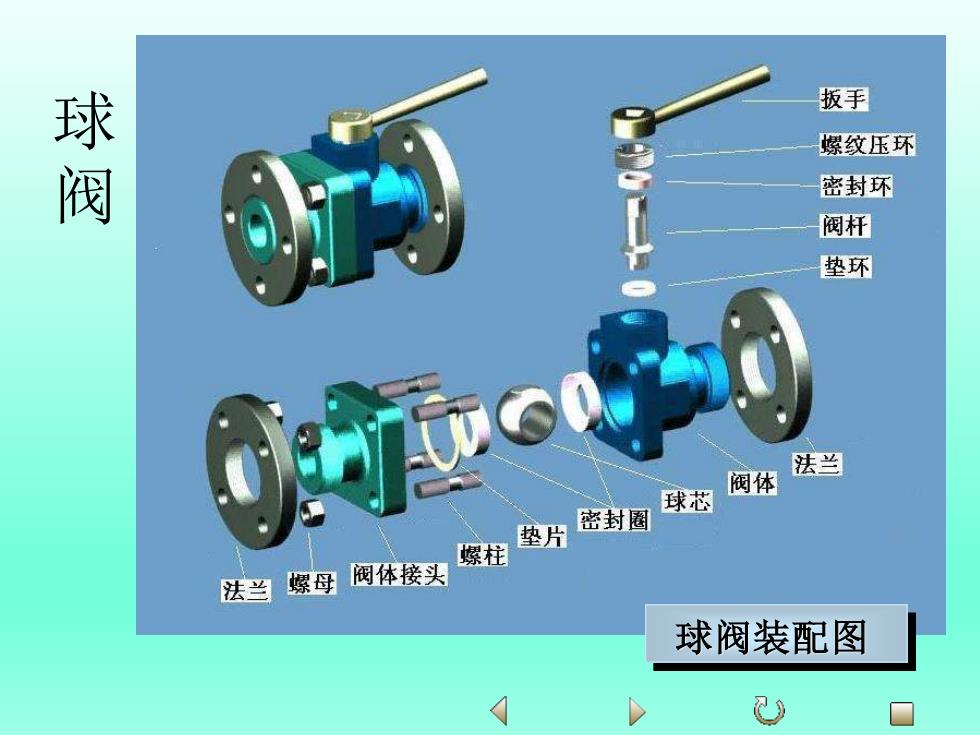

扳手 球阀 螺纹压环 密封环 阀杆 垫环 法兰 阀体 垫片密封圈 球芯 螺柱 法兰螺母阀体接头 球阀装配图 4
球阀装配图 球 阀
球阀拆装演示 点击播放 忍U 日
球阀拆装演示 点击播放
装配图的特殊表示法 1.拆卸画法 2.沿结合面剖切画法 3.单独表示某个零件 4.夸大画法 薄片零件、微小间隙夸大画出。 5.假想画法 相邻零、部件用双点画线画出。 6.展开画法 空间结构展开在平面上。 7.简化画法 工艺结构（圆角、倒角等）可不画。 )
1.拆卸画法 2.沿结合面剖切画法 3.单独表示某个零件 4.夸大画法 薄片零件、微小间隙夸大画出。 5.假想画法 相邻零、部件用双点画线画出。 6.展开画法 空间结构展开在平面上。 7.简化画法 工艺结构（圆角、倒角等）可不画。 装配图的特殊表示法
转子油泵 C-C A(学样 B出油孔 油 B器 格8X25 &8 GB/T5783-2000 语4X20 6B/T119.2-2050 B(零件0 技术要求 荷5m6X1 35 G8/T19.1-200 1,蒸配后内外转子应转动灵活： T200 2.以10的0r/m血，出压为8p气，历计5n不得有渗菊现 青克然 11.1-0.2 M18X1.7H 1博整军件5垫片浮及，其便保证门率关0.4m心.04四 泵 4.内转子世面曲线为圆的共拒曲线。 内转子 铁基输末治金 1 外转子 铁基着天治金 订200 材料 注 制土光精 2002-12-19 转子油泵 比例：1 窄相向中 2002-12-2 大连理工大学 (质量) (图号) D □
转子油泵

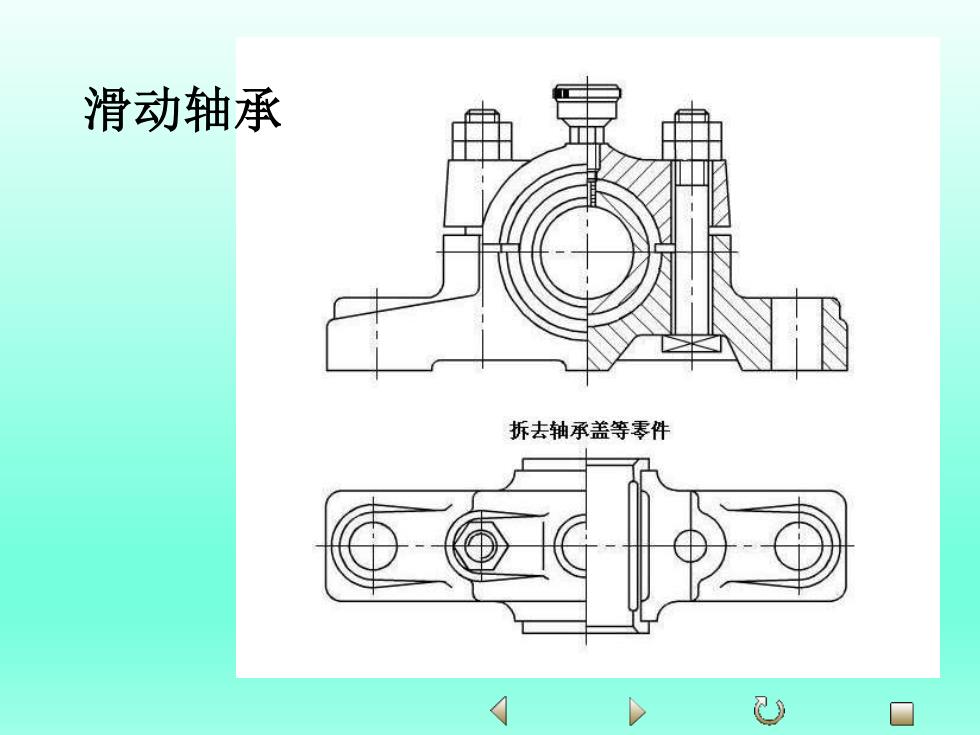

滑动轴承 拆去轴承盖等零件 > )
滑动轴承
