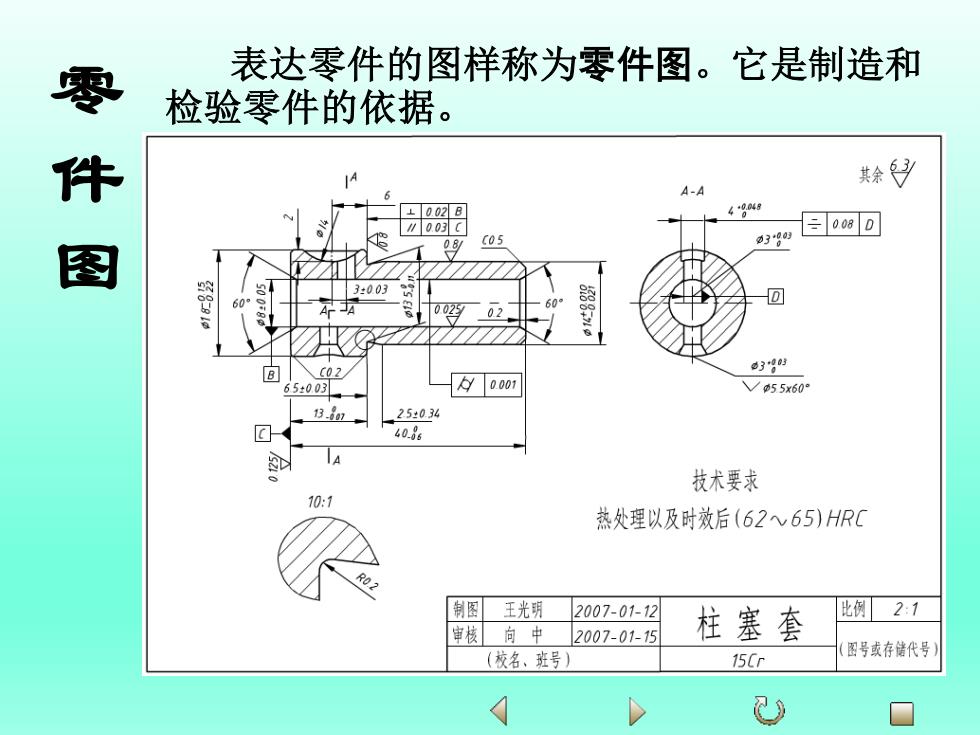

零 表达零件的图样称为零件图。它是制造和 检验零件的依据。 其 其余彩 4 0028 ∥0.03C =0080 0 8/ (05 00 0 025 C02 3g时 55±003 0001 /55x60 13a 25±0.34 40.06 A 技术要求 10:1 蒸处理以及时效后(6265)HRC 制图王光明 2007-01-12 比例2：1 审核向中 2007-01-15 柱塞套 (校名、班号 15Cr 图号或存储代号 )
表达零件的图样称为零件图。它是制造和 零 检验零件的依据。 件 图
零件图的内容 1.图形 用一组视图（包括视图、剖视图、断面 图等)，完整、 清晰和简洁地表达零件的结构形状。 2.尺寸 用一组尺寸，完整、清晰和合理地标注 出零件的结构形状及其相对位置。 3。技术要求 用一些规定的符号和文字，简明、 准确地给出零件在制造、检验和使用时应达到的技术要求 (表面粗糙度、公差等)。 4.标题栏 在标题栏内填写出零件的名称、材料、 图样的比例、制图人与校核人的姓名和日期等。 零件图示例 口
1．图形 用一组视图（包括视图、剖视图、断面 图等），完整、清晰和简洁地表达零件的结构形状。 2．尺寸 用一组尺寸，完整、清晰和合理地标注 出零件的结构形状及其相对位置。 3．技术要求 用一些规定的符号和文字，简明、 准确地给出零件在制造、检验和使用时应达到的技术要求 （表面粗糙度、公差等）。 4．标题栏 在标题栏内填写出零件的名称、材料、 图样的比例、制图人与校核人的姓名和日期等。 零件图示例 零件图的内容
零件的构形设计 根据零件在机器中的功能要求（设计要求)、 工艺要求，以及经济、美观等因素确定零件的结构 形状和尺寸。 构形设计要考虑功能要求 构形设计要考虑工艺要求 零件的结构分析示例
构形设计要考虑功能要求 零件的结构分析示例 构形设计要考虑工艺要求 零件的构形设计 根据零件在机器中的功能要求（设计要求）、 工艺要求，以及经济、美观等因素确定零件的结构 形状和尺寸
构形设计要保证零件实现其功能 零件在机器中，可以起到支撑、容纳、传动、 连接、安装、密封等功能，这是决定零件功能结构 (主要结构) 的依据。 日
构形设计要保证零件实现其功能 零件在机器中，可以起到支撑、容纳、传动、 连接、安装、密封等功能，这是决定零件功能结构 （主要结构）的依据
