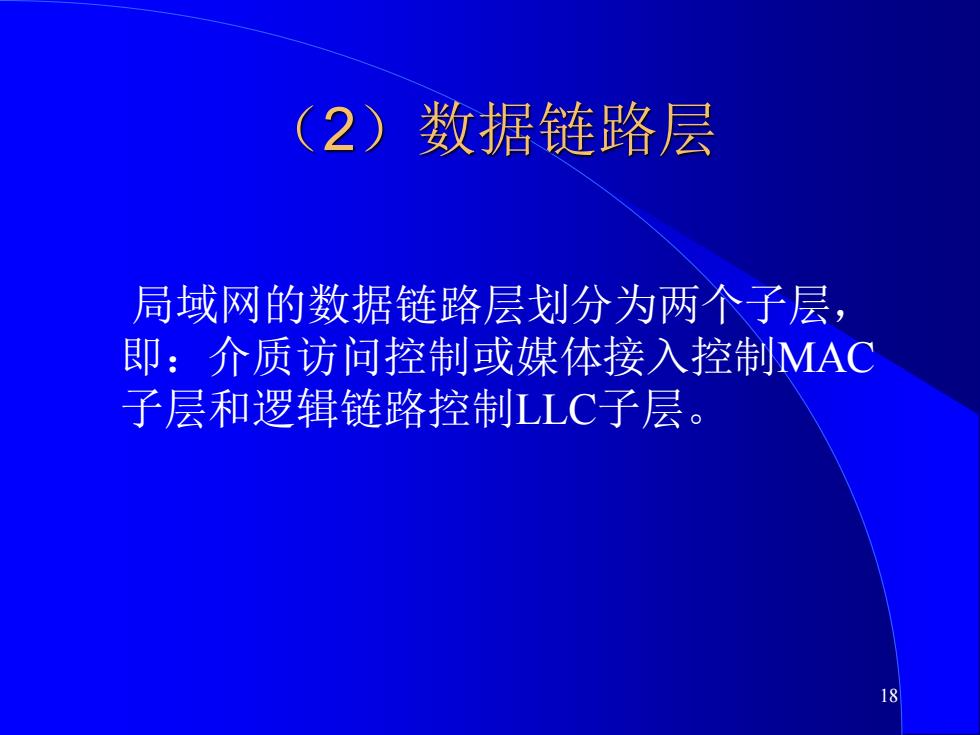

(2)数据链路层 局域网的数据链路层划分为两个子层， 即：介质访问控制或媒体接入控制MAC 子层和逻辑链路控制LLC子层。 8
18 局域网的数据链路层划分为两个子层， 即：介质访问控制或媒体接入控制MAC 子层和逻辑链路控制LLC子层。 （2）数据链路层

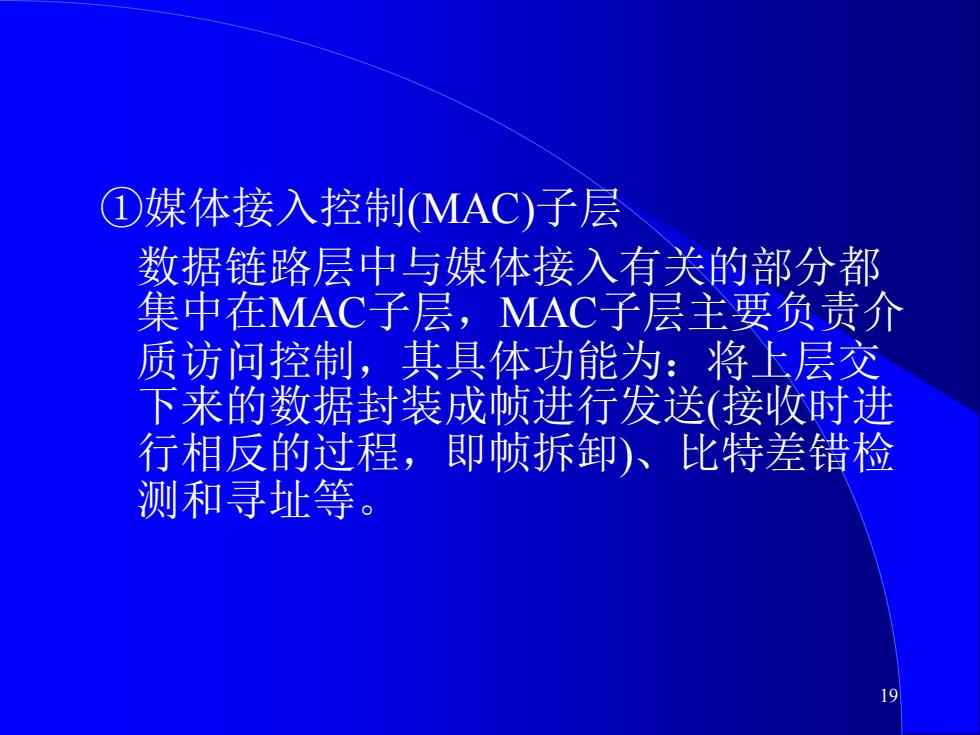

①媒体接入控制MAC)子层 数据链路层中与媒体接入有关的部分都 集中在MAC子层，MAC子层主要负责介 质访问控制，其具体功能为：将上层交 下来的数据封装成帧进行发送（接收时进 行相反的过程，即帧拆卸)、比特差错检 测和寻址等。 9
19 ①媒体接入控制(MAC)子层 数据链路层中与媒体接入有关的部分都 集中在MAC子层，MAC子层主要负责介 质访问控制，其具体功能为：将上层交 下来的数据封装成帧进行发送(接收时进 行相反的过程，即帧拆卸)、比特差错检 测和寻址等

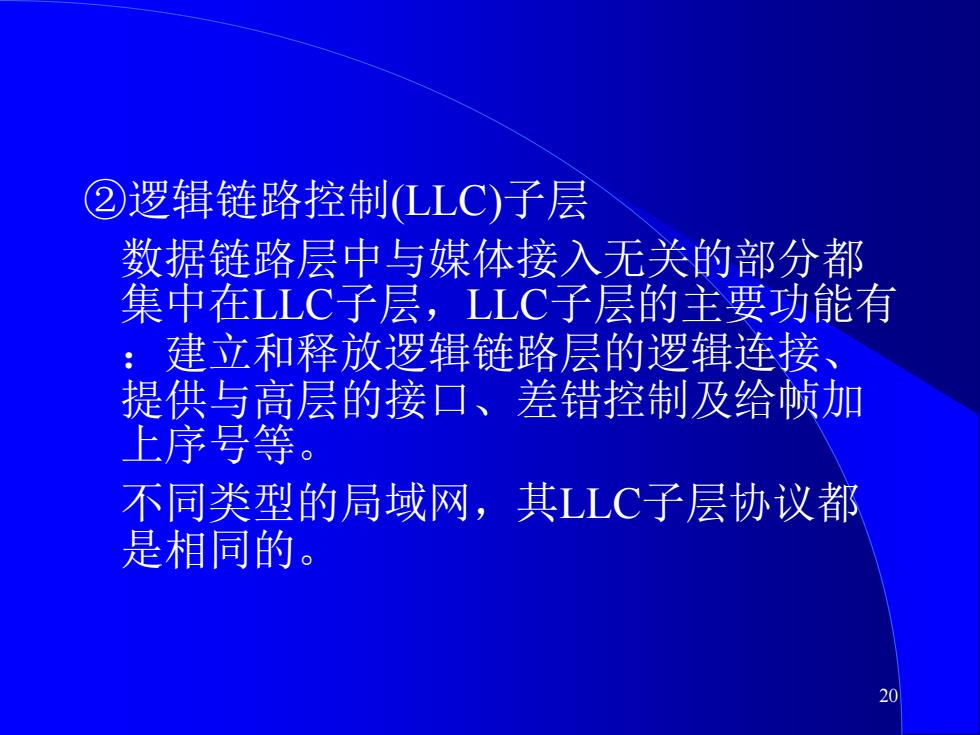

②逻辑链路控制LLC)子层 数据链路层中与媒体接入无关的部分都 集中在LLC子层，LLC子层的主要功能有 ：建立和释放逻辑链路层的逻辑连接、 提供与高层的接口、差错控制及给帧加 上序号等。 不同类型的局域网，其LLC子层协议都 是相同的。 20
20 ②逻辑链路控制(LLC)子层 数据链路层中与媒体接入无关的部分都 集中在LLC子层，LLC子层的主要功能有 ：建立和释放逻辑链路层的逻辑连接、 提供与高层的接口、差错控制及给帧加 上序号等。 不同类型的局域网，其LLC子层协议都 是相同的
(3)服务访问点SAP 在LLC子层的顶部有多个服务访问点 LSAP: MAC子层的顶部只有一个服务访问点 MSAP; 物理层的顶部分别只有一个服务访问点 PSAP。 (4)协议数据单元PDU
21 – （3）服务访问点SAP 在LLC子层的顶部有多个服务访问点 LSAP； MAC子层的顶部只有一个服务访问点 MSAP； 物理层的顶部分别只有一个服务访问点 PSAP。 – （4）协议数据单元PDU

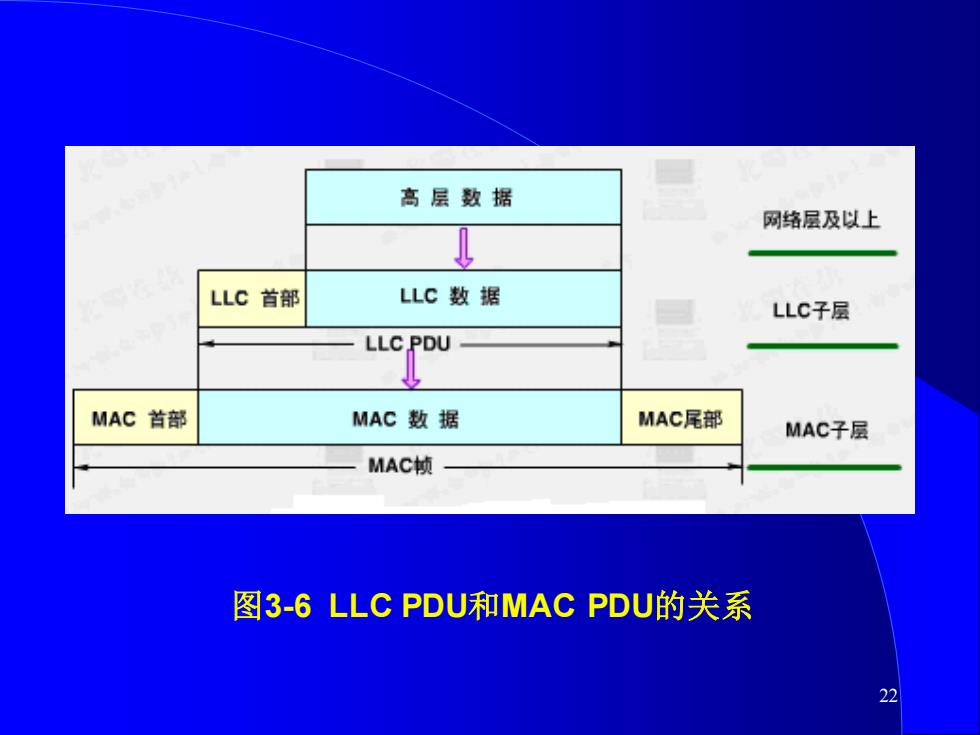

高层数据 网络层及以上 LLC首部 LLC数据 LLC子层 LLC PDU MAC首部 MAC数据 MAC尾部 MAC子层 MAC顿 图3-6 LLC PDU和MAC PDU的关系 22
22 图3-6 LLC PDU和MAC PDU的关系
