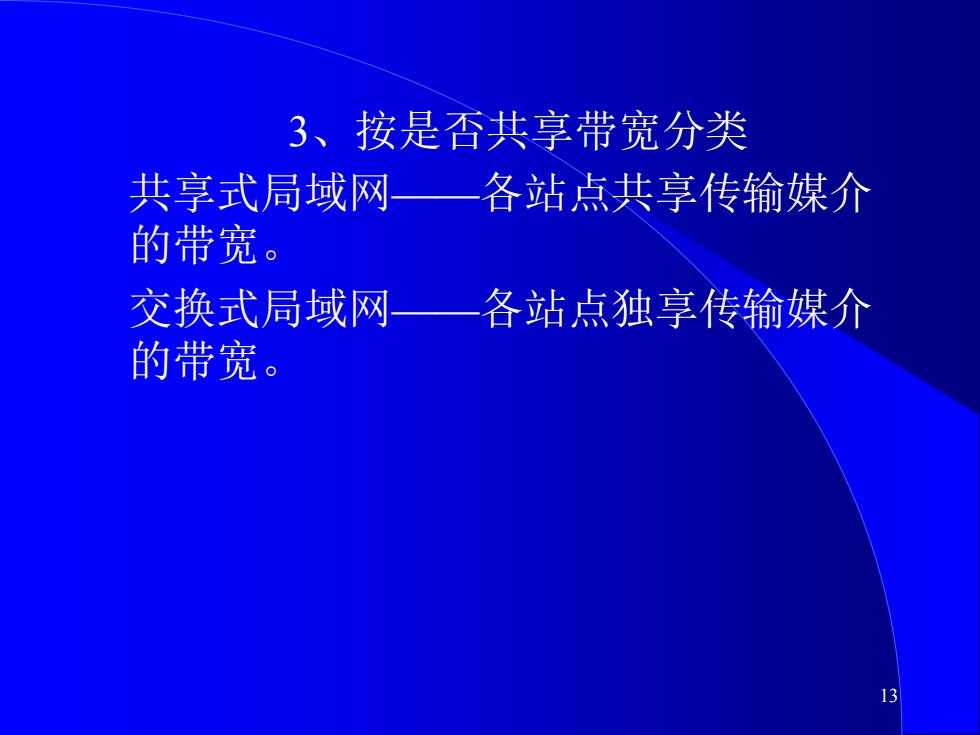

3、按是否共享带宽分类 共享式局域网一 各站点共享传输媒介 的带宽。 交换式局域网一 各站点独享传输媒介 的带宽
13 3、按是否共享带宽分类 共享式局域网——各站点共享传输媒介 的带宽。 交换式局域网——各站点独享传输媒介 的带宽

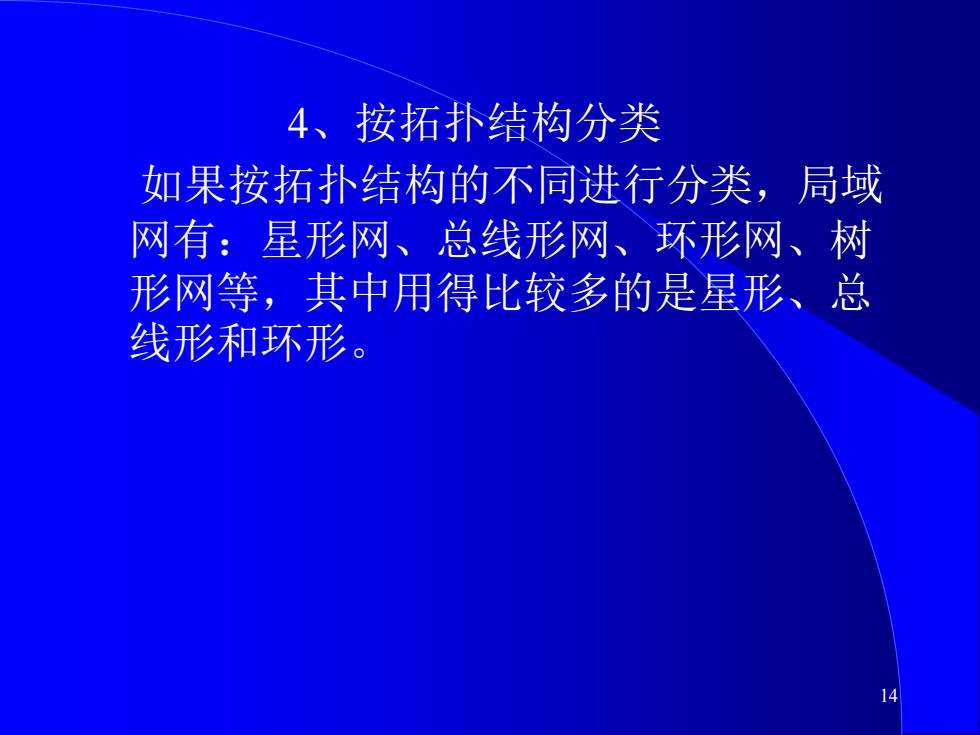

4、按拓扑结构分类 如果按拓扑结构的不同进行分类，局域 网有：星形网、总线形网、环形网、树 形网等，其中用得比较多的是星形、总 线形和环形
14 4、按拓扑结构分类 如果按拓扑结构的不同进行分类，局域 网有：星形网、总线形网、环形网、树 形网等，其中用得比较多的是星形、总 线形和环形

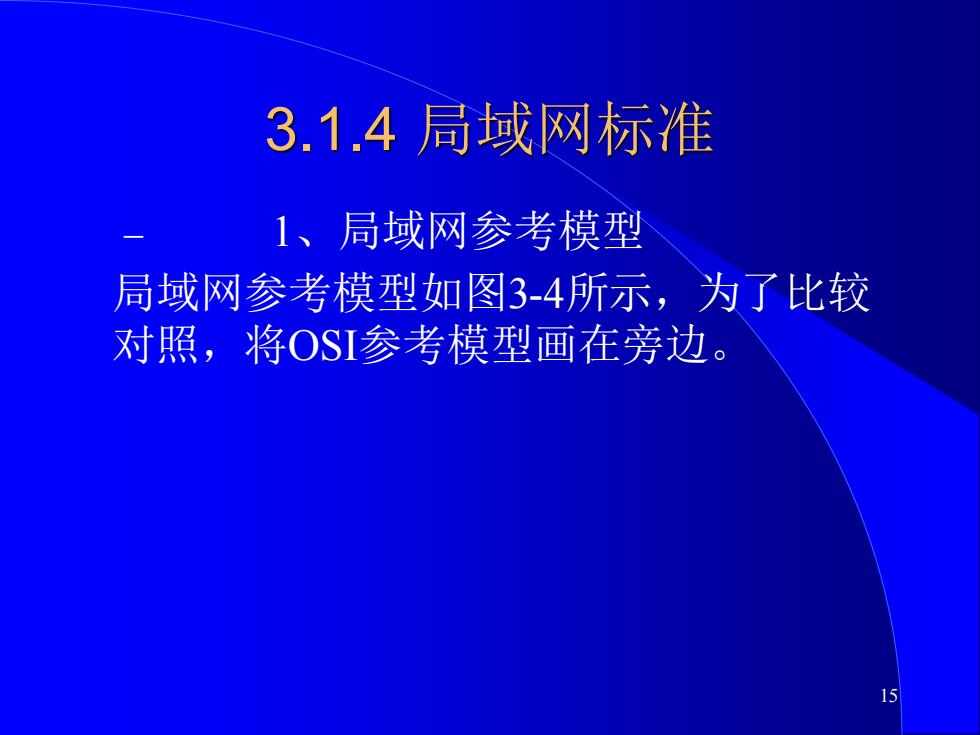

3.1.4局域网标准 1、局域网参考模型 局域网参考模型如图3-4所示，为了比较 对照，将OSI参考模型画在旁边
15 – 1、局域网参考模型 局域网参考模型如图3-4所示，为了比较 对照，将OSI参考模型画在旁边。 3.1.4 局域网标准

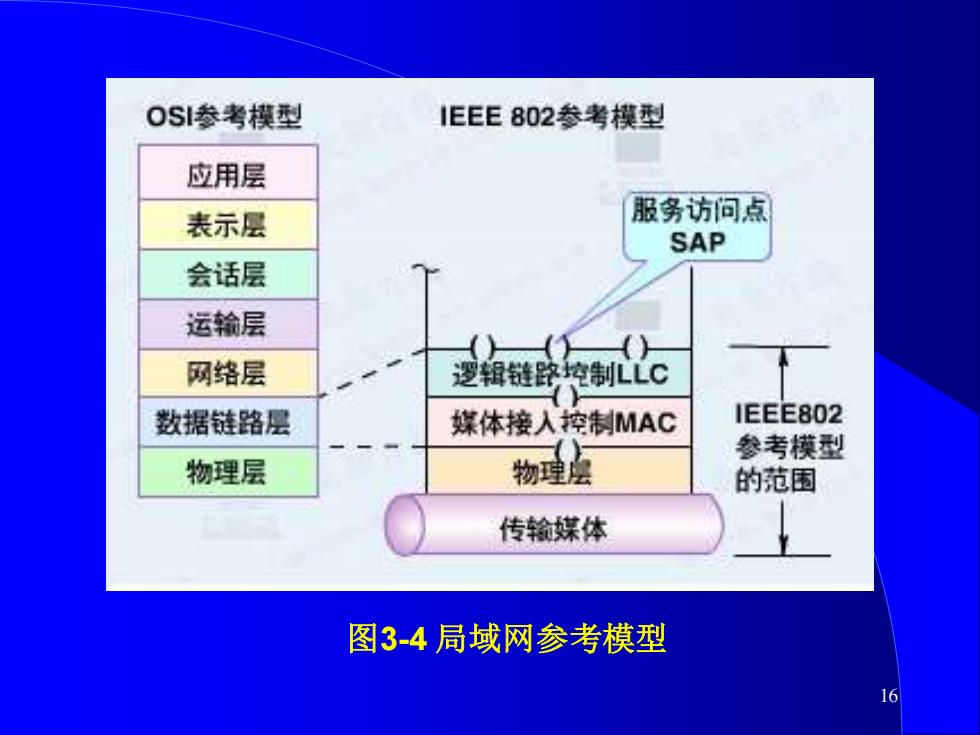

OS引参考模型 1EEE802参考模型 应用层 表示层 服务访问点 SAP 会话层 运输层 网络层 逻辑链路挖制LLC 数据链路层 媒体接人控制MAC IEEE802 参考模型 物理层 物理层 的范围 传输媒体 图3-4局域网参考模型 16
16 图3-4 局域网参考模型

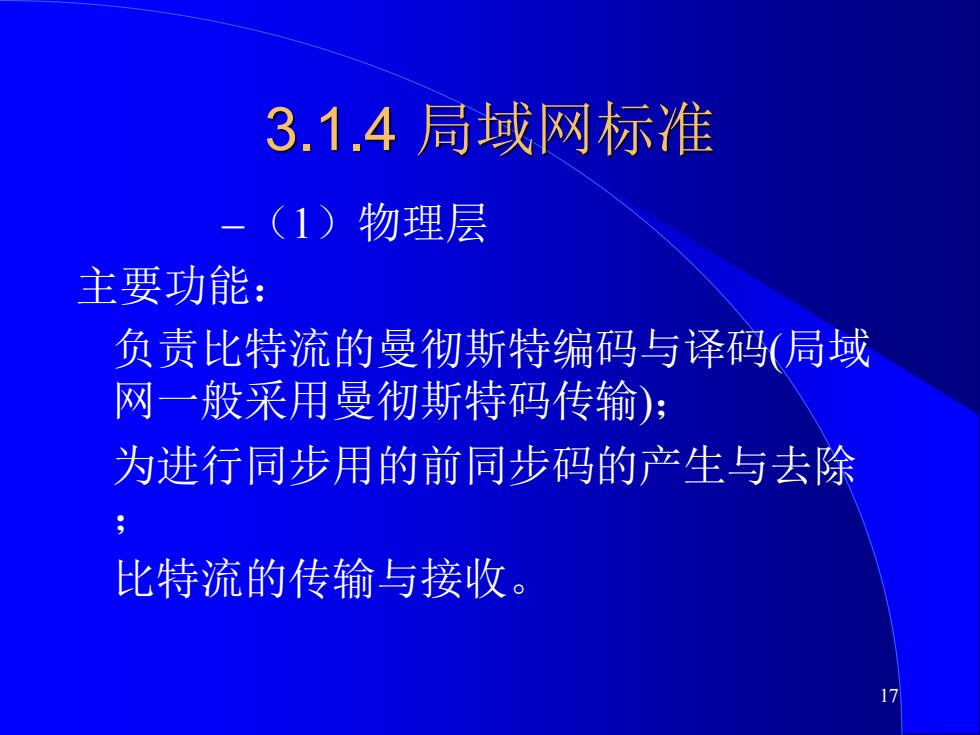

3.1.4局域网标准 (1)物理层 主要功能： 负责比特流的曼彻斯特编码与译码（局域 网一般采用曼彻斯特码传输)： 为进行同步用的前同步码的产生与去除 比特流的传输与接收
17 –（1）物理层 主要功能： 负责比特流的曼彻斯特编码与译码(局域 网一般采用曼彻斯特码传输)； 为进行同步用的前同步码的产生与去除 ； 比特流的传输与接收。 3.1.4 局域网标准
