第10章MATLAB Simulink仿真软件 10.1 Simulink操作基础 10.2系统仿真模型 10.3系统的仿真 10.4使用命令操作对系统进行仿真 10.5子系统及其封装技术 10.6S函数的设计与应用
第10章 MATLAB Simulink仿真软件 10.1 Simulink操作基础 10.2 系统仿真模型 10.3 系统的仿真 10.4 使用命令操作对系统进行仿真 10.5 子系统及其封装技术 10.6 S函数的设计与应用
10.1 Simulink操作基础 10.1.1 Simulink简介 Simulink是MATLAB的重要组成部分，提供建立系 统模型、选择仿真参数和数值算法、启动仿真程 序对该系统进行仿真、设置不同的输出方式来观 察仿真结果等功能
10.1 Simulink操作基础 10.1.1 Simulink简介 Simulink是MATLAB的重要组成部分，提供建立系 统模型、选择仿真参数和数值算法、启动仿真程 序对该系统进行仿真、设置不同的输出方式来观 察仿真结果等功能
10.1.2 Simulink的启动与退出 1.Simulink的启动 在MATLAB的命令窗口输入simulink或单击 MATLAB主窗口工具栏上的Simulink命令按钮即 可启动Simulink。.Simulink启动后会显示 Simulink模块库浏览器(Simulink Library Browser) 窗口
10.1.2 Simulink的启动与退出 1．Simulink的启动 在MATLAB的命令窗口输入simulink或单击 MATLAB主窗口工具栏上的Simulink命令按钮即 可启动Simulink。Simulink启动后会显示 Simulink模块库浏览器(Simulink Library Browser) 窗口

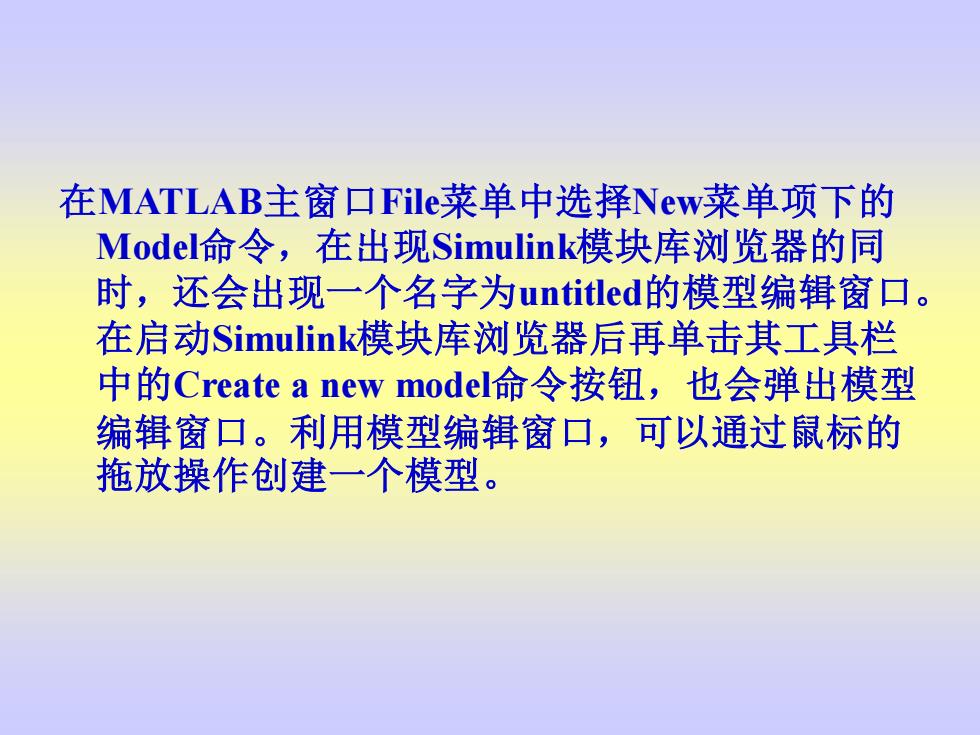

在MATLAB主窗口File菜单中选择New菜单项下的 Modelt命令，在出现Simulink模块库浏览器的同 时，还会出现一个名字为untitled的模型编辑窗口。 在启动Simulink模块库浏览器后再单击其工具栏 中的Create a new modelf命令按钮，也会弹出模型 编辑窗口。利用模型编辑窗口，可以通过鼠标的 拖放操作创建一个模型
在MATLAB主窗口File菜单中选择New菜单项下的 Model命令，在出现Simulink模块库浏览器的同 时，还会出现一个名字为untitled的模型编辑窗口。 在启动Simulink模块库浏览器后再单击其工具栏 中的Create a new model命令按钮，也会弹出模型 编辑窗口。利用模型编辑窗口，可以通过鼠标的 拖放操作创建一个模型
模型创建完成后，从模型编辑窗口的File菜单项中 选择Save或Save As命令，可以将模型以模型文件 的格式（扩展名为.md⑩存入磁盘。 如果要对一个已经存在的模型文件进行编辑修改， 需要打开该模型文件，其方法是，在MATLAB命 令窗口直接输入模型文件名（不要加扩展名.md)。 在模块库浏览器窗口或模型编辑窗口的File菜单 中选择Open命令，然后选择或输入欲编辑模型的 名字，也能打开已经存在的模型文件。另外，单 击模块库浏览器窗口工具栏上的Open a model命 令按钮或模型编辑窗口工具栏上的Open modelf命 令按钮，也能打开己经存在的模型文件
模型创建完成后，从模型编辑窗口的File菜单项中 选择Save或Save As命令，可以将模型以模型文件 的格式(扩展名为.mdl)存入磁盘。 如果要对一个已经存在的模型文件进行编辑修改， 需要打开该模型文件，其方法是，在MATLAB命 令窗口直接输入模型文件名(不要加扩展名.mdl)。 在模块库浏览器窗口或模型编辑窗口的File菜单 中选择Open命令，然后选择或输入欲编辑模型的 名字，也能打开已经存在的模型文件。另外，单 击模块库浏览器窗口工具栏上的Open a model命 令按钮或模型编辑窗口工具栏上的Open model命 令按钮，也能打开已经存在的模型文件
