÷有坝引水的特点及要求 1、引水口一般距灌区较近，可缩短干渠线路长度，减少 工程量。 2、某些山区丘陵地区季节水量变化较大，为便于枯水期 引水常修建临时性低坝。 3、拦河坝：坝顶应有足够的溢洪宽度，在宽度增长受到 限制或上游不允许壅水过高时，可降低坝顶高程，改为 带闸门的溢流坝或拦河闸，以增加泄洪能力
♣ 有坝引水的特点及要求 1、引水口一般距灌区较近，可缩短干渠线路长度，减少 工程量。 2、某些山区丘陵地区季节水量变化较大，为便于枯水期 引水常修建临时性低坝。 3、拦河坝：坝顶应有足够的溢洪宽度，在宽度增长受到 限制或上游不允许壅水过高时，可降低坝顶高程，改为 带闸门的溢流坝或拦河闸，以增加泄洪能力

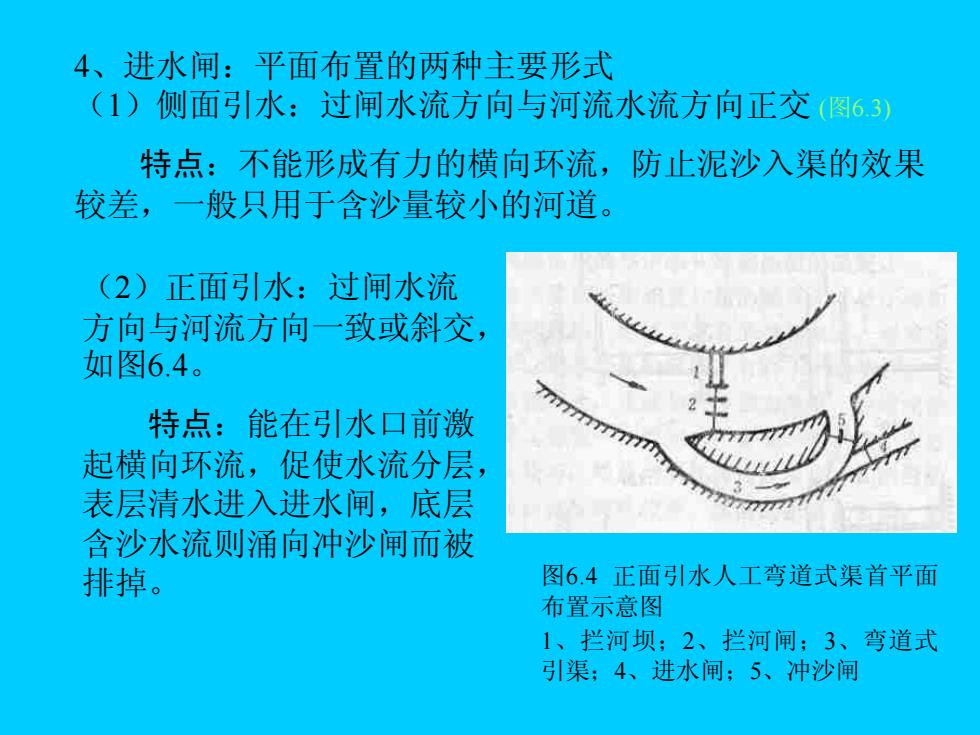

4、进水闸：平面布置的两种主要形式 (1)侧面引水：过闸水流方向与河流水流方向正交（图63） 特点：不能形成有力的横向环流，防止泥沙入渠的效果 较差，一般只用于含沙量较小的河道。 (2)正面引水：过闸水流 方向与河流方向一致或斜交， 如图6.4。 特点：能在引水口前激 起横向环流，促使水流分层， 表层清水进入进水闸，底层 含沙水流则涌向冲沙闸而被 排掉。 图6.4正面引水人工弯道式渠首平面 布置示意图 1、拦河坝：2、拦河闸：3、弯道式 引渠；4、进水闸；5、冲沙闸
（2）正面引水：过闸水流 方向与河流方向一致或斜交， 如图6.4。 特点：能在引水口前激 起横向环流，促使水流分层， 表层清水进入进水闸，底层 含沙水流则涌向冲沙闸而被 排掉。 图6.4 正面引水人工弯道式渠首平面 布置示意图 1、拦河坝；2、拦河闸；3、弯道式 引渠；4、进水闸；5、冲沙闸 4、进水闸：平面布置的两种主要形式 （1）侧面引水：过闸水流方向与河流水流方向正交 (图6.3) 特点：不能形成有力的横向环流，防止泥沙入渠的效果 较差，一般只用于含沙量较小的河道

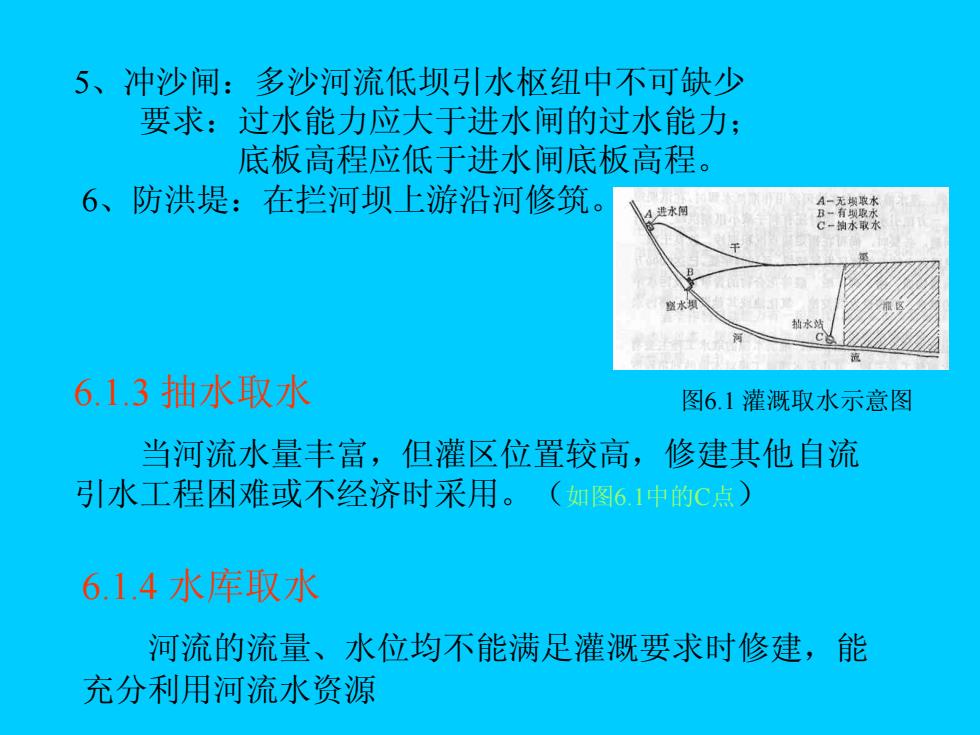

5、冲沙闸：多沙河流低坝引水枢纽中不可缺少 要求：过水能力应大于进水闸的过水能力： 底板高程应低于进水闸底板高程。 6、防洪堤：在拦河坝上游沿河修筑。 C-水取水 613抽水取水 图6.1灌溉取水示意图 当河流水量丰富，但灌区位置较高，修建其他自流 写引水工程困难或不经济时采用。（如图61中的C点） 6.1.4水库取水 河流的流量、水位均不能满足灌溉要求时修建，能 充分利用河流水资源
5、冲沙闸：多沙河流低坝引水枢纽中不可缺少 要求：过水能力应大于进水闸的过水能力； 底板高程应低于进水闸底板高程。 6、防洪堤：在拦河坝上游沿河修筑。 6.1.3 抽水取水 当河流水量丰富，但灌区位置较高，修建其他自流 引水工程困难或不经济时采用。（如图6.1中的C点） 6.1.4 水库取水 河流的流量、水位均不能满足灌溉要求时修建，能 充分利用河流水资源 图6.1 灌溉取水示意图
62引水灌溉工程的水利计算 灌溉工程的水利计算 蓄水工程的水利计算 引水工程的水利计算 提水工程的水利计算 6.2.1灌溉设计标准 表示方法：灌溉设计保证率或抗昆天数 多用于大中型灌溉工程及 多用于小型灌区和农 综合利用工程的规划设计 田基本建设规划设计
灌溉工程的水利计算 蓄水工程的水利计算 引水工程的水利计算 提水工程的水利计算 6.2.1 灌溉设计标准 表示方法：灌溉设计保证率 或抗旱天数 多用于大中型灌溉工程及 综合利用工程的规划设计 多用于小型灌区和农 田基本建设规划设计 6.2 引水灌溉工程的水利计算

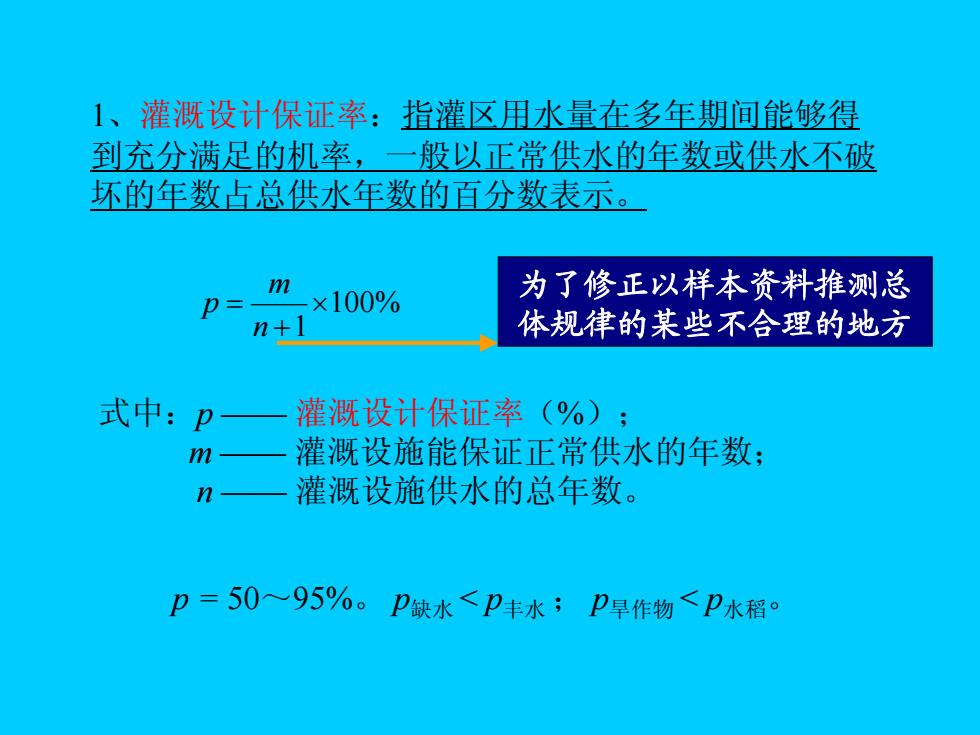

1、灌溉设计保证率：指灌区用水量在多年期间能够得 到充分满足的机率， 般以正常供水的年数或供水不破 坏的年数占总供水年数的百分数表示。 m -×100% 为了修正以样本资料推测总 p三 n+ 体规律的某些不合理的地方 式中：p 灌溉设计保证率(%)： m 灌溉设施能保证正常供水的年数： n 灌溉设施供水的总年数。 p=50一95%。p缺水<p丰水；P旱作物≤P水稻
1、灌溉设计保证率：指灌区用水量在多年期间能够得 到充分满足的机率，一般以正常供水的年数或供水不破 坏的年数占总供水年数的百分数表示。 %100 1 × + = n m p 式中：p —— 灌溉设计保证率（%）； m —— 灌溉设施能保证正常供水的年数； n —— 灌溉设施供水的总年数。 p = 50～95%。 p缺水 < p丰水 ； p旱作物 < p水稻。 为了修正以样本资料推测总 体规律的某些不合理的地方
