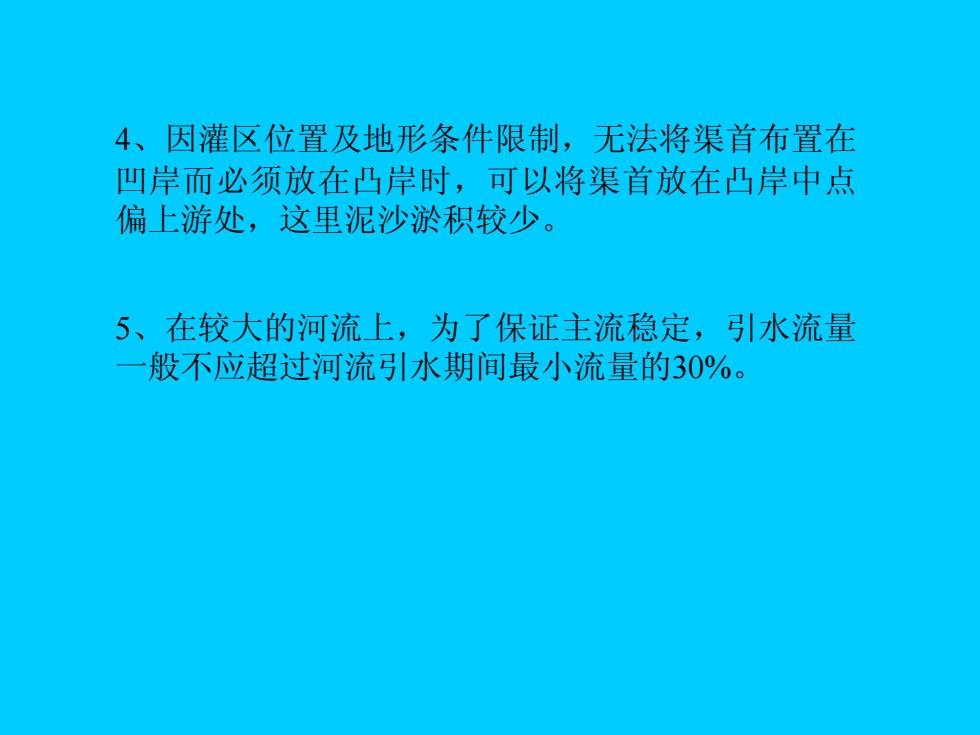

4、因灌区位置及地形条件限制，无法将渠首布置在 凹岸而必须放在凸岸时，可以将渠首放在凸岸中点 偏上游处，这里泥沙淤积较少。 5、在较大的河流上，为了保证主流稳定，引水流量 一 般不应超过河流引水期间最小流量的30%
4、因灌区位置及地形条件限制，无法将渠首布置在 凹岸而必须放在凸岸时，可以将渠首放在凸岸中点 偏上游处，这里泥沙淤积较少。 5、在较大的河流上，为了保证主流稳定，引水流量 一般不应超过河流引水期间最小流量的30%
。都江堰工程一 无坝引水的典范 眠江、 离堆 飞沙堰 外江 鱼嘴 内江 1、鱼嘴：2、金刚堤；3、飞沙堰 4、百丈是；5、离堆；6、宝瓶口 图6.2都江堰工程示意图 (摘自王汉杰，1993，图7-9)
鱼 嘴 内 江 离 堆 飞沙堰 外 江 图6.2 都江堰工程示意图 （摘自王汉杰，1993，图7-9） 1、鱼嘴； 2、金刚堤； 3、飞沙堰 4、百丈堤； 5、离堆； 6、宝瓶口 ♣ 都江堰工程——无坝引水的典范

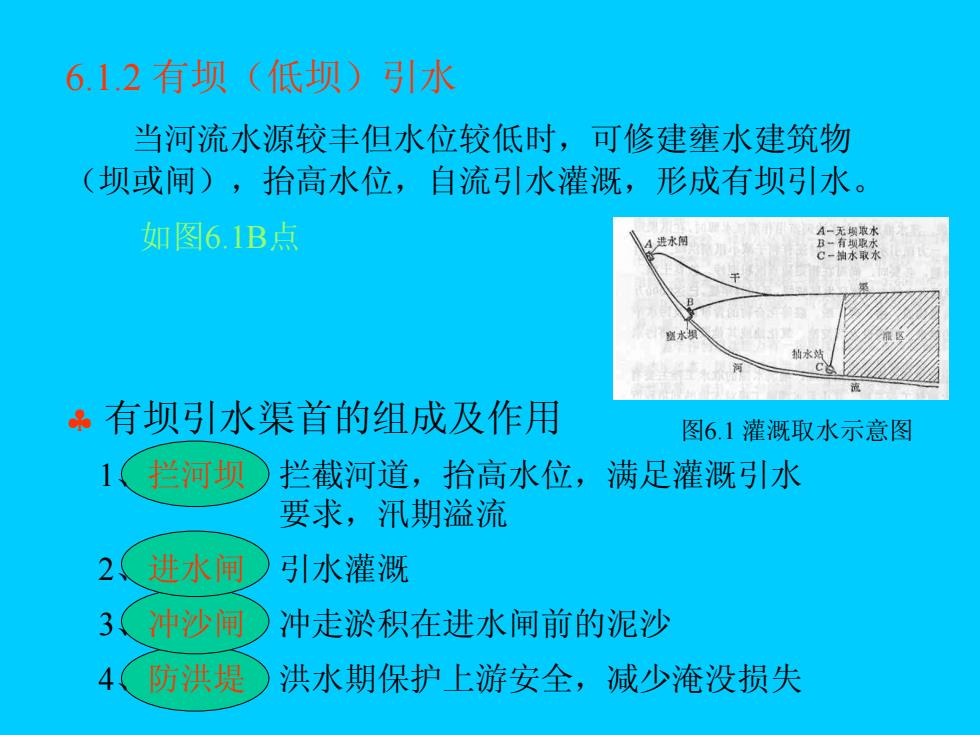

6.1.2有坝（低坝）引水 当河流水源较丰但水位较低时，可修建壅水建筑物 (坝或闸)，抬高水位，自流引水灌溉，形成有坝引水。 如图6.1B点 A进水 众二看提数农 C一抽水取水 ·有坝引水渠首的组成及作用 图6.1灌溉取水示意图 1(送河坝 拦截河道，抬高水位，满足灌溉引水 要求，汛期溢流 2进水闸 引水灌溉 3(冲沙闸 冲走淤积在进水闸前的泥沙 4 防洪堤 洪水期保护上游安全，减少淹没损失
6.1.2 有坝（低坝）引水 当河流水源较丰但水位较低时，可修建壅水建筑物 （坝或闸），抬高水位，自流引水灌溉，形成有坝引水。 如图6.1B点 ♣ 有坝引水渠首的组成及作用 1、拦河坝 拦截河道，抬高水位，满足灌溉引水 要求，汛期溢流 2、进水闸 引水灌溉 3、冲沙闸 冲走淤积在进水闸前的泥沙 4、防洪堤 洪水期保护上游安全，减少淹没损失 图6.1 灌溉取水示意图

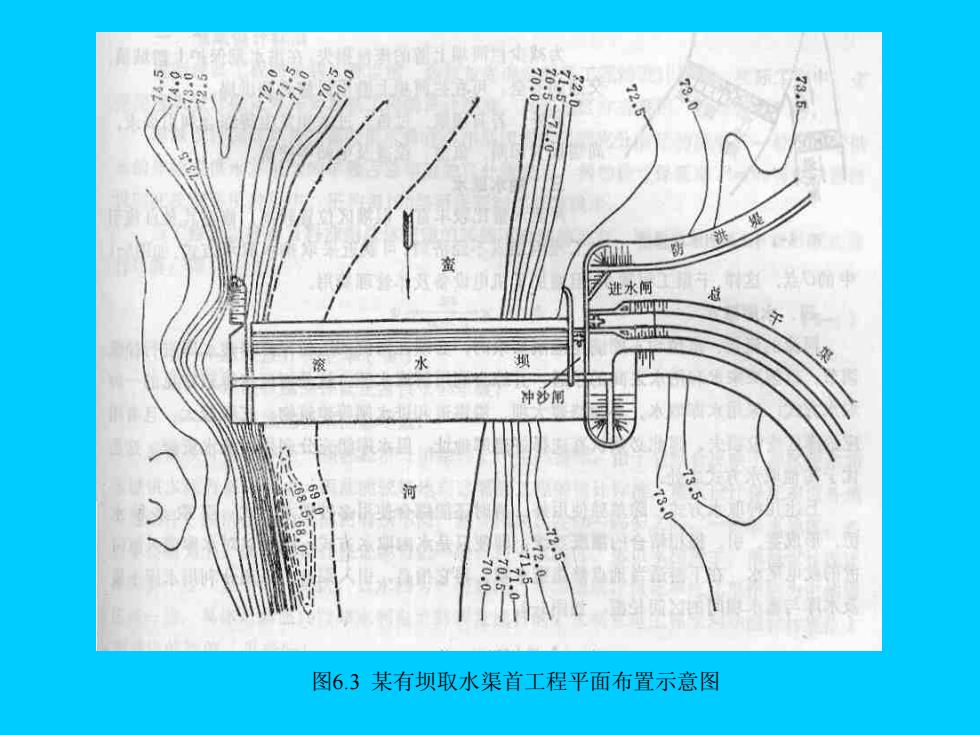

进水何 总 冲沙间 图6.3某有坝取水渠首工程平面布置示意图
图6.3 某有坝取水渠首工程平面布置示意图
