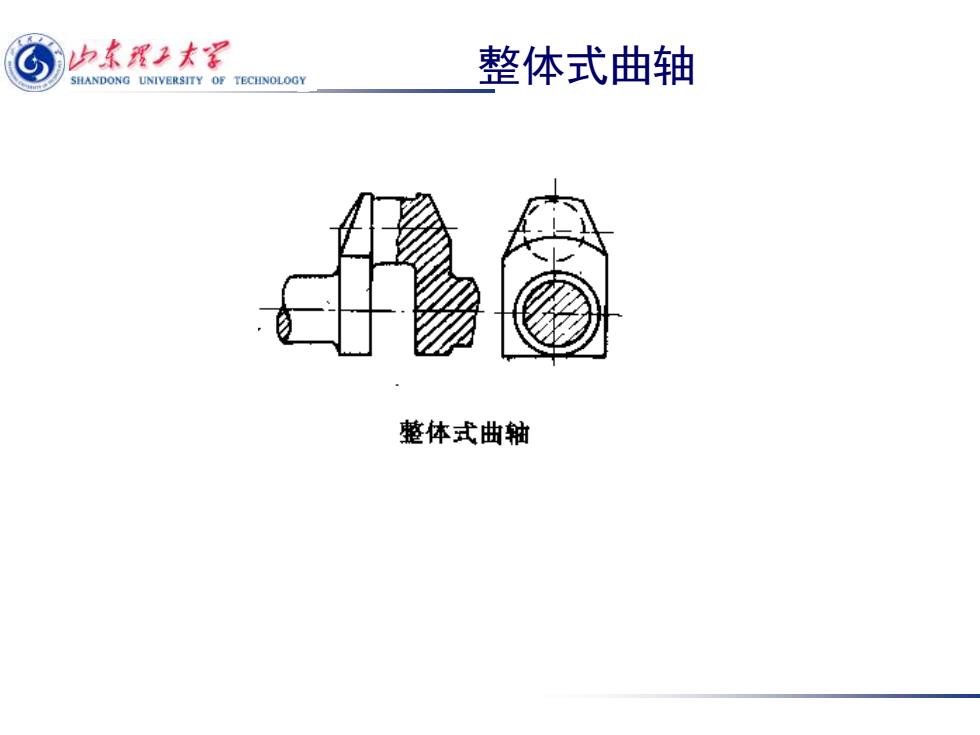

白本程子太深 SHANDONG UNIVERSITY OF TECHNOLOGY 整体式曲轴 整体式曲轴
Shanghai Jiao Tong University 整体式曲轴

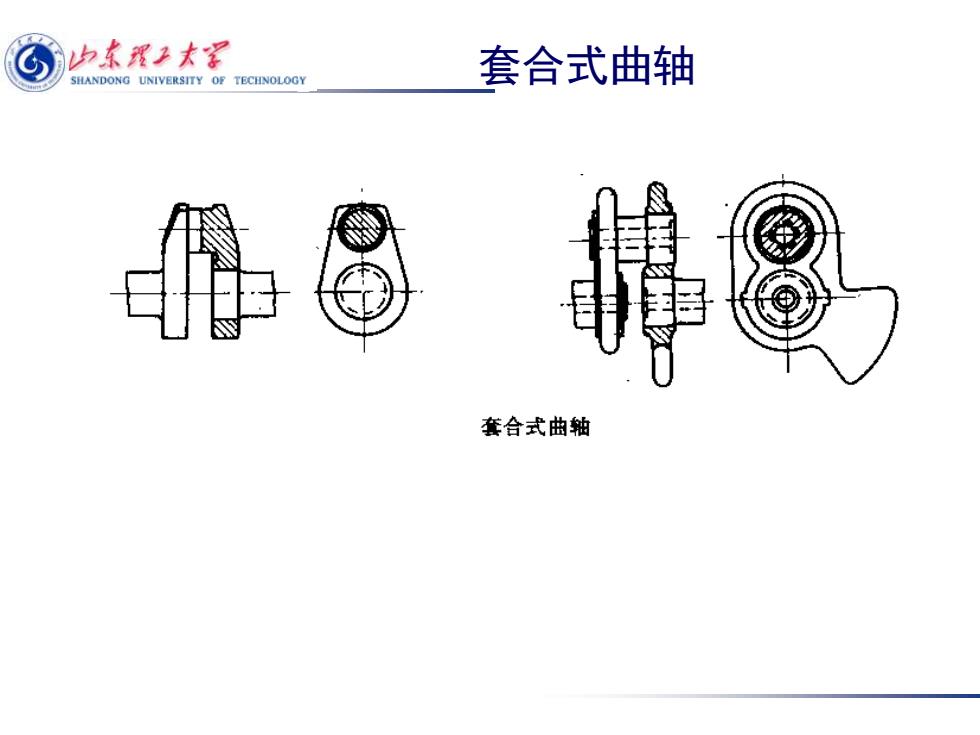

归本理子太军 SHANDONG UNIVERSITY OF TECHNOLOGY 套合式曲轴 套合式曲轴
Shanghai Jiao Tong University 套合式曲轴

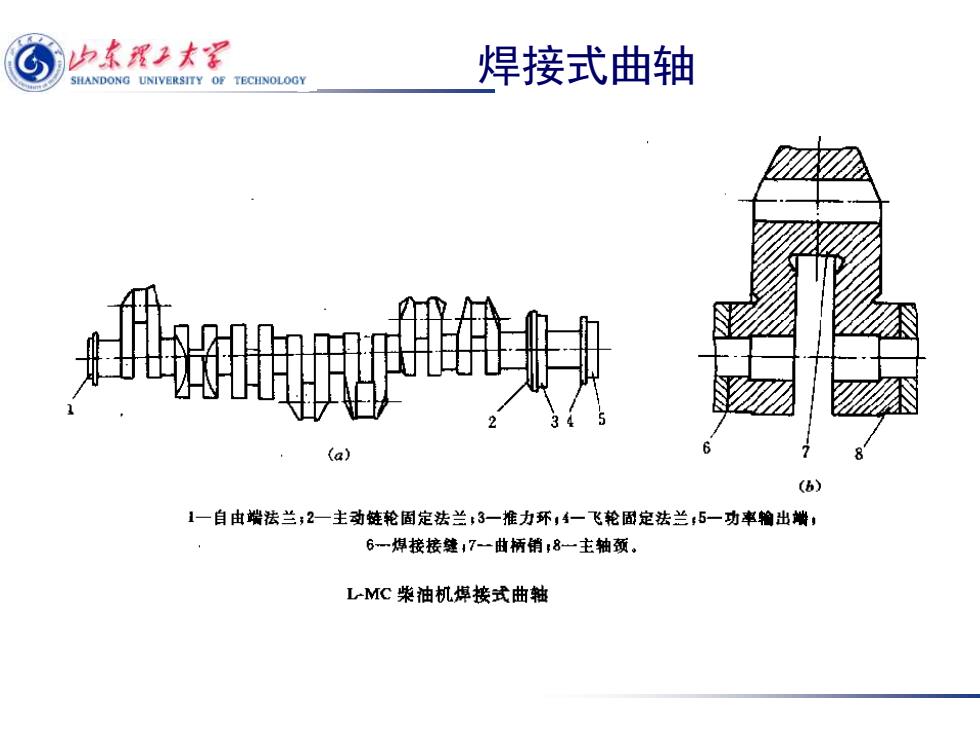

归本理子太军 SHANDONG UNIVERSITY OF TECHNOLOGY 焊接式曲轴 y那所身 (a) 6 (b) 1一自由端法兰；2一主劲链轮固定法兰，3一推力环，4一飞轮固定法兰，5一功率输出情， 6一焊接接键7一曲柄销，8一主轴颈。 LMC柴油机焊接式曲轴
Shanghai Jiao Tong University 焊接式曲轴

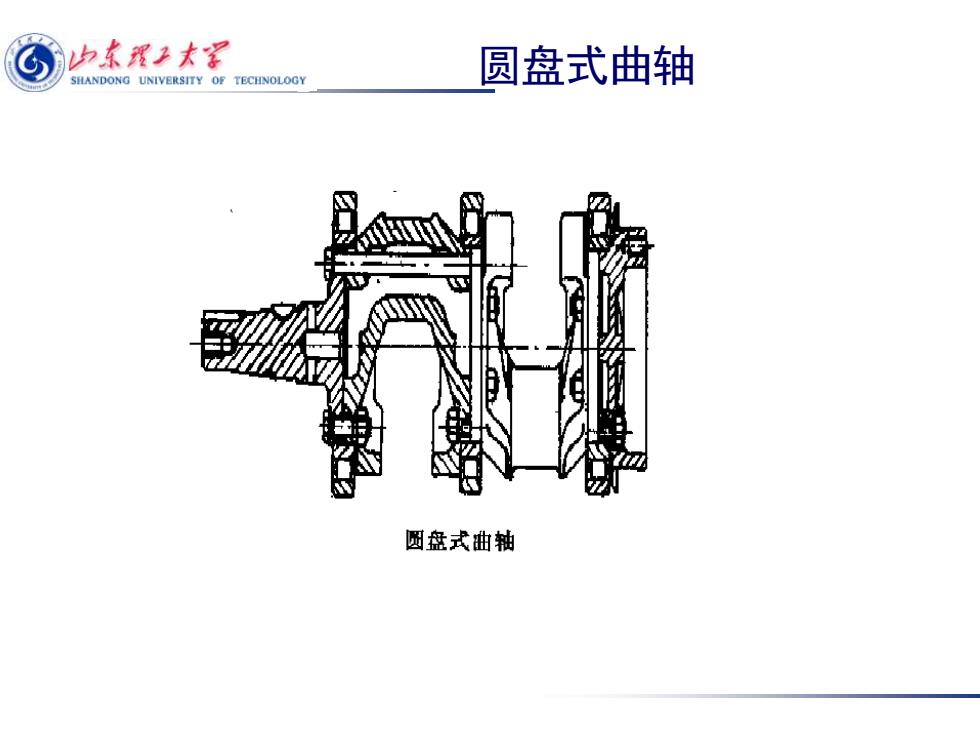

山东程子末军 SHANDONG UNIVERSITY OF TECHNOLOGY 圆盘式曲轴 圆盘式曲轴
Shanghai Jiao Tong University 圆盘式曲轴

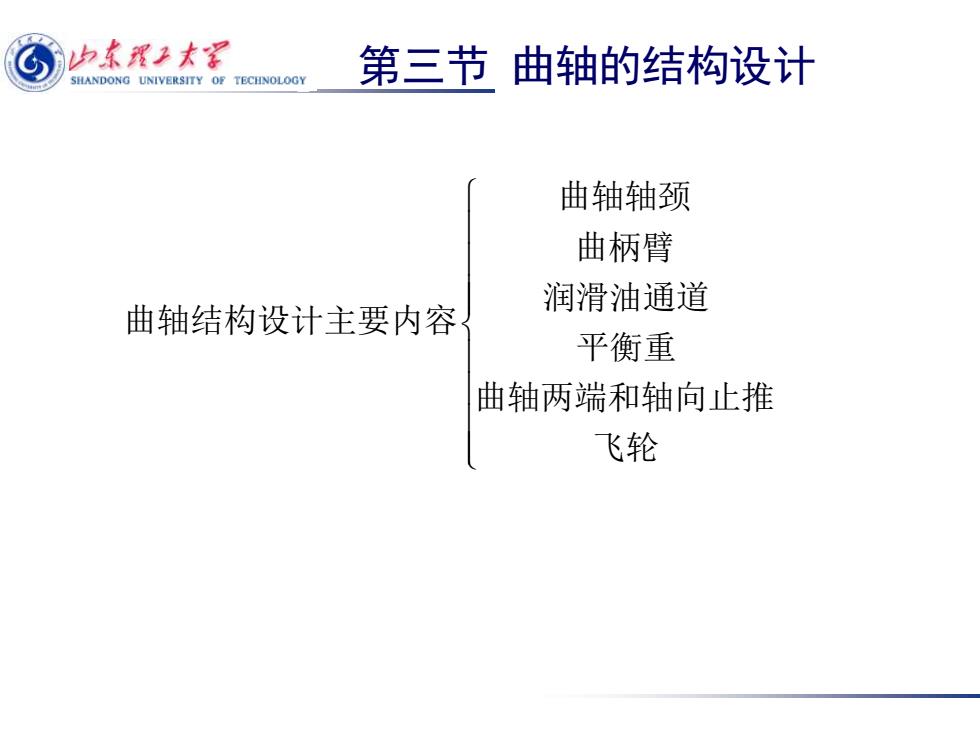

山东理子末军 SHANDONG UNIVERSITY OF TECHNOLOGY 第三节曲轴的结构设计 曲轴轴颈 曲柄臂 润滑油通道 曲轴结构设计主要内容 平衡重 曲轴两端和轴向止推 飞轮
Shanghai Jiao Tong University 第三节 曲轴的结构设计 曲轴轴颈 曲柄臂 润滑油通道 曲轴结构设计主要内容 平衡重 曲轴两端和轴向止推 飞轮
