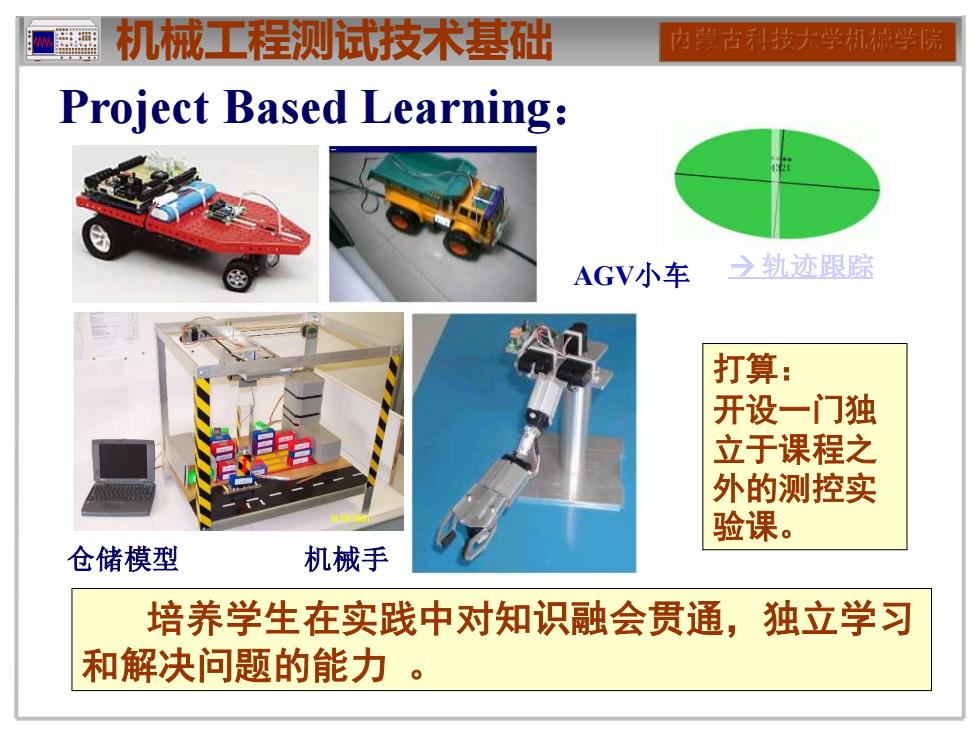

机械工程测试技术基础内蒙古利技大学机械学院Project Based Learning:R之轨迹跟踪AGV小车打算：开设一门独立于课程之三外的测控实验课。仓储模型机械手培养学生在实践中对知识融会贯通，独立学习和解决问题的能力
内蒙古科技大学机械学院 Project Based Learning： → 轨迹跟踪 机械工程测试技术基础 培养学生在实践中对知识融会贯通，独立学习 和解决问题的能力 。 打算： 开设一门独 立于课程之 外的测控实 验课。 仓储模型 机械手 AGV小车

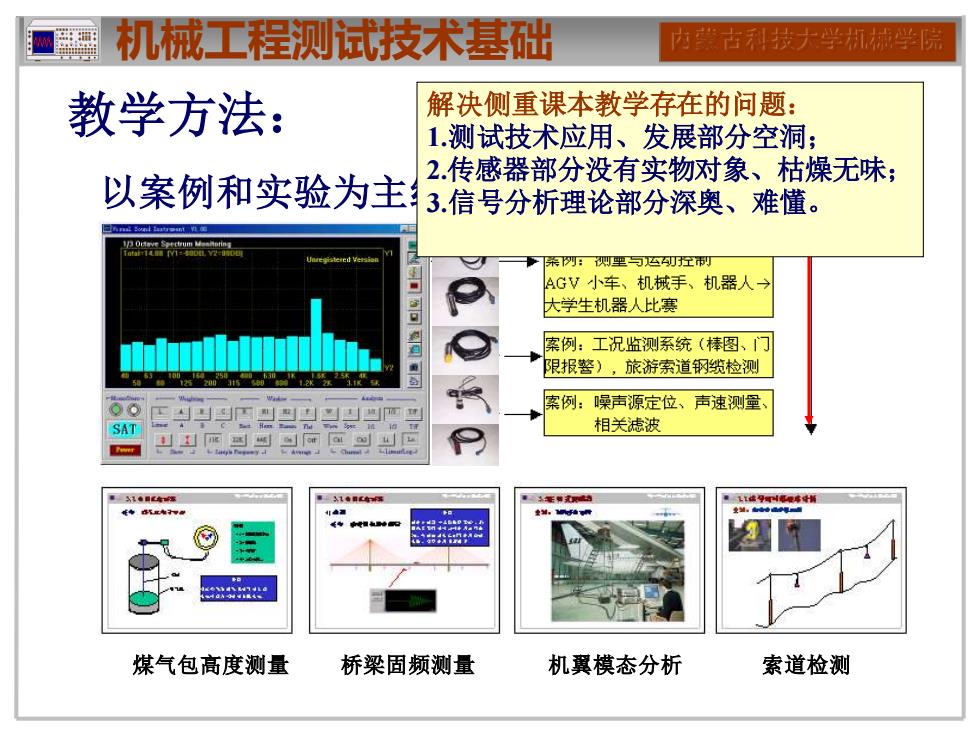

机械工程测试技术基础内蒙古利技大学机械学院解决侧重课本教学存在的问题教学方法：1.测试技术应用、发展部分空洞：2.传感器部分没有实物对象、枯燥无味以案例和实验为主3.信号分析理论部分深奥、难懂30mUnregisteied Vers荣测：测司公行市0AGV小车、机械手、机器人大学生机器人比赛案例：工况监测系统（棒图、门限报警），旅游索道钢缆检测案例：噪声源定位、声速测量、相关滤波SATSO3iOnCLI9Ees42AAR煤气包高度测量机翼模态分析索道检测桥梁固频测量
内蒙古科技大学机械学院 以案例和实验为主线： 机械工程测试技术基础 教学方法： 煤气包高度测量 桥梁固频测量 机翼模态分析 索道检测 解决侧重课本教学存在的问题： 1.测试技术应用、发展部分空洞； 2.传感器部分没有实物对象、枯燥无味； 3.信号分析理论部分深奥、难懂

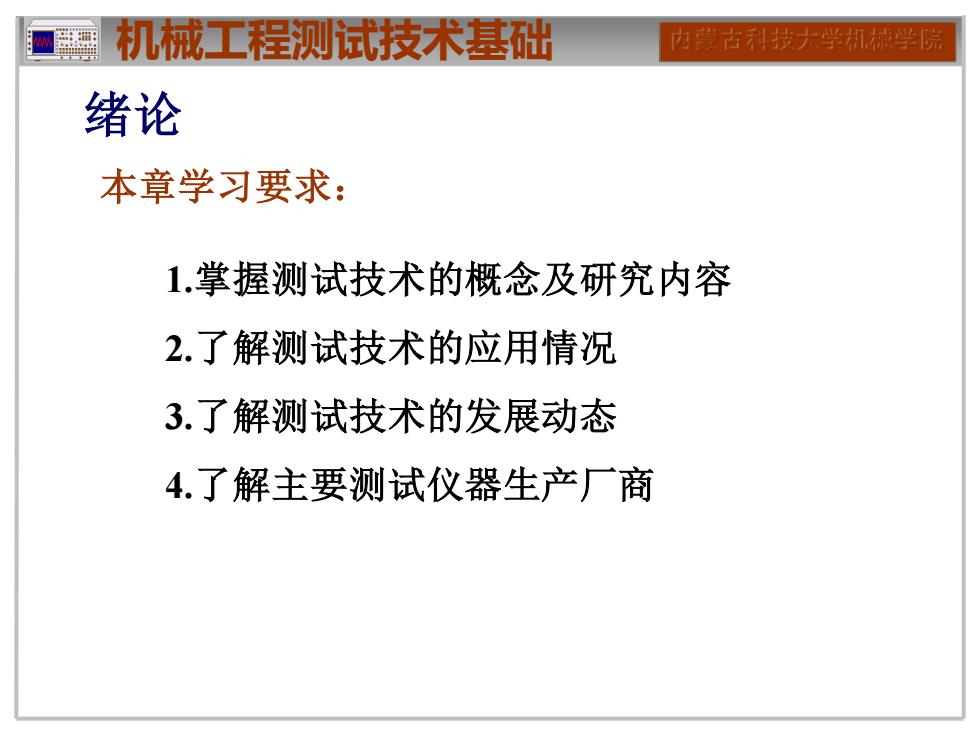

机械工程测试技术基础内古利技大学机械学院绪论本章学习要求：1.掌握测试技术的概念及研究内容2.了解测试技术的应用情况3.了解测试技术的发展动态4.了解主要测试仪器生产厂商
内蒙古科技大学机械学院 绪论 本章学习要求： 1.掌握测试技术的概念及研究内容 2.了解测试技术的应用情况 3.了解测试技术的发展动态 4.了解主要测试仪器生产厂商 机械工程测试技术基础

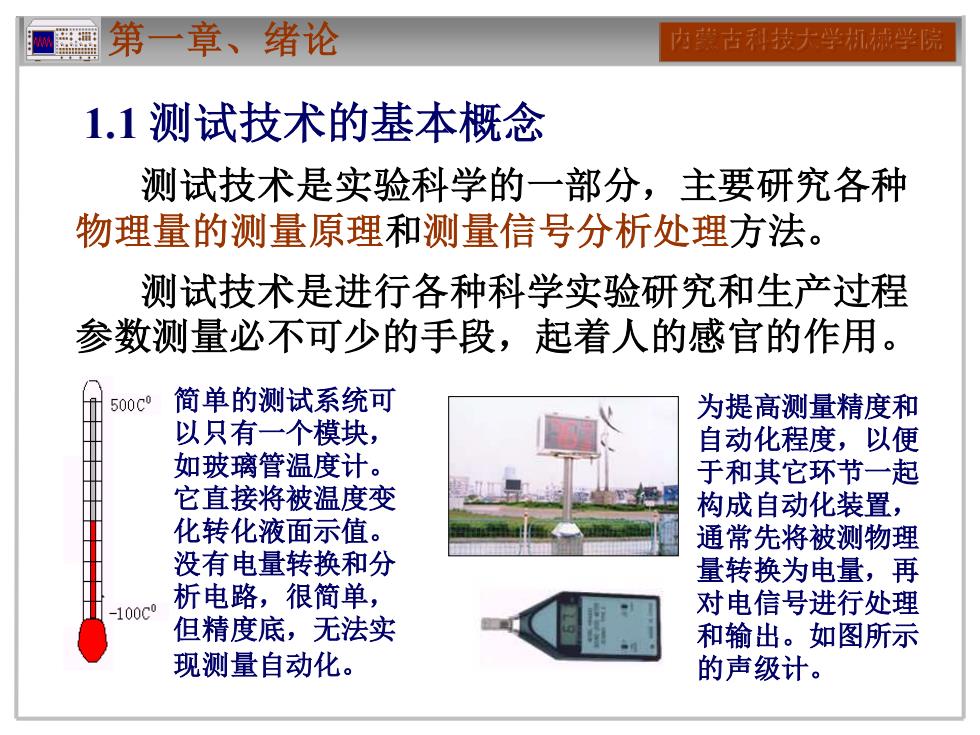

第一章、绪论内蒙古利技大学机械学院1.1测试技术的基本概念测试技术是实验科学的一部分，主要研究各种物理量的测量原理和测量信号分析处理方法测试技术是进行各种科学实验研究和生产过程参数测量必不可少的手段，起着人的感官的作用。简单的测试系统可500co为提高测量精度和以只有一个模块，自动化程度，以便如玻璃管温度计。于和其它环节一起它直接将被温度变构成自动化装置，化转化液面示值。通常先将被测物理没有电量转换和分量转换为电量，再析电路，很简单，对电信号进行处理-100c0但精度底，无法实和输出。如图所示现测量自动化。的声级计
第一章、绪论 内蒙古科技大学机械学院 1.1 测试技术的基本概念 测试技术是实验科学的一部分，主要研究各种 物理量的测量原理和测量信号分析处理方法。 测试技术是进行各种科学实验研究和生产过程 参数测量必不可少的手段，起着人的感官的作用。 简单的测试系统可 以只有一个模块， 如玻璃管温度计。 它直接将被温度变 化转化液面示值。 没有电量转换和分 析电路，很简单， 但精度底，无法实 现测量自动化。 为提高测量精度和 自动化程度，以便 于和其它环节一起 构成自动化装置， 通常先将被测物理 量转换为电量，再 对电信号进行处理 和输出。如图所示 的声级计

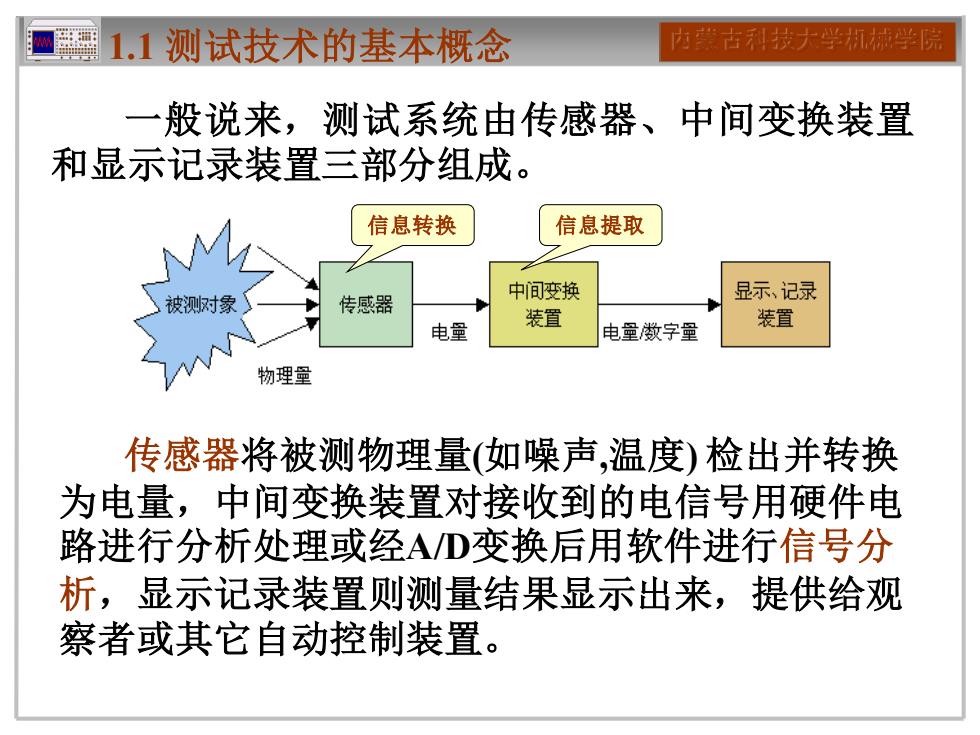

内蒙古科技大学机械学院1.1测试技术的基本概念一般说来，测试系统由传感器、中间变换装置和显示记录装置三部分组成。信息转换信息提取中间变换显示、记录传感器被测对象装置装置电量电量数字量物理量传感器将被测物理量(如噪声,温度)检出并转换为电量，中间变换装置对接收到的电信号用硬件电路进行分析处理或经A/D变换后用软件进行信号分析，显示记录装置则测量结果显示出来，提供给观察者或其它自动控制装置
内蒙古科技大学机械学院 一般说来，测试系统由传感器、中间变换装置 和显示记录装置三部分组成。 传感器将被测物理量(如噪声,温度) 检出并转换 为电量，中间变换装置对接收到的电信号用硬件电 路进行分析处理或经A/D变换后用软件进行信号分 析，显示记录装置则测量结果显示出来，提供给观 察者或其它自动控制装置。 1.1 测试技术的基本概念 信息转换 信息提取
