《机械制图》课程电子教案（PPT教学课件）第五章 轴测图

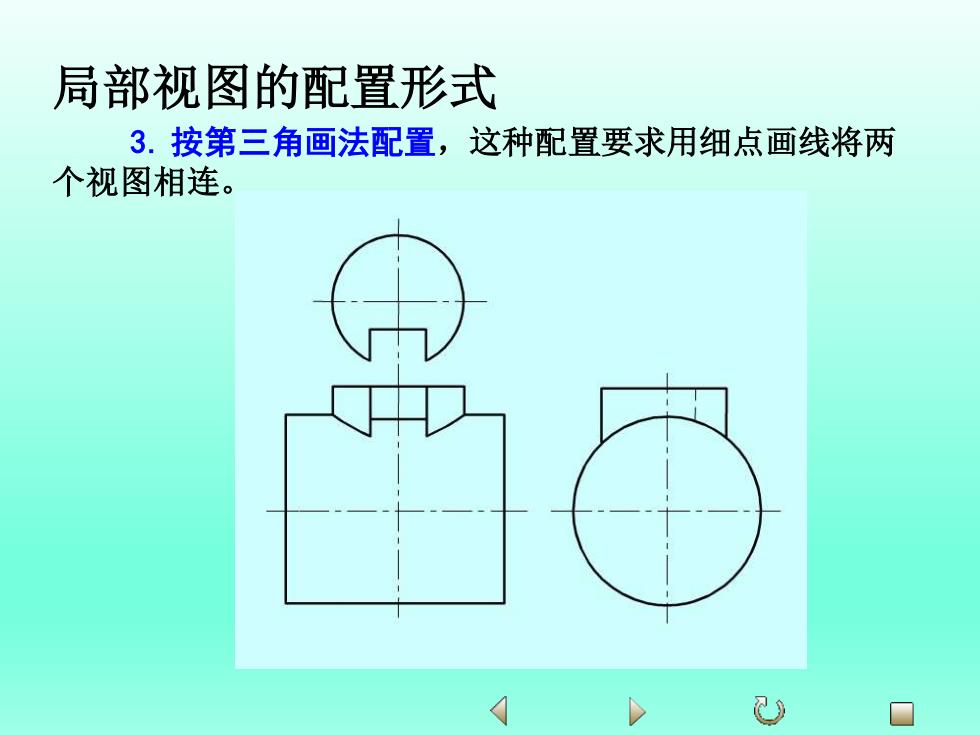

局部视图的配置形式 3.按第三角画法配置，这种配置要求用细点画线将两 个视图相连。 口

局部视图的配置形式 3. 按第三角画法配置，这种配置要求用细点画线将两 个视图相连

对称机件画成一半和四分之一的局部视图 不致引起误解时，对称机件的视图可画一半或四分之一， 并在对称中心线的两端画出两条与其垂直的平行细实线。 画成一半的局部视图 画成四分之一的局部视图

对称机件画成一半和四分之一的局部视图 不致引起误解时，对称机件的视图可画一半或四分之一， 并在对称中心线的两端画出两条与其垂直的平行细实线

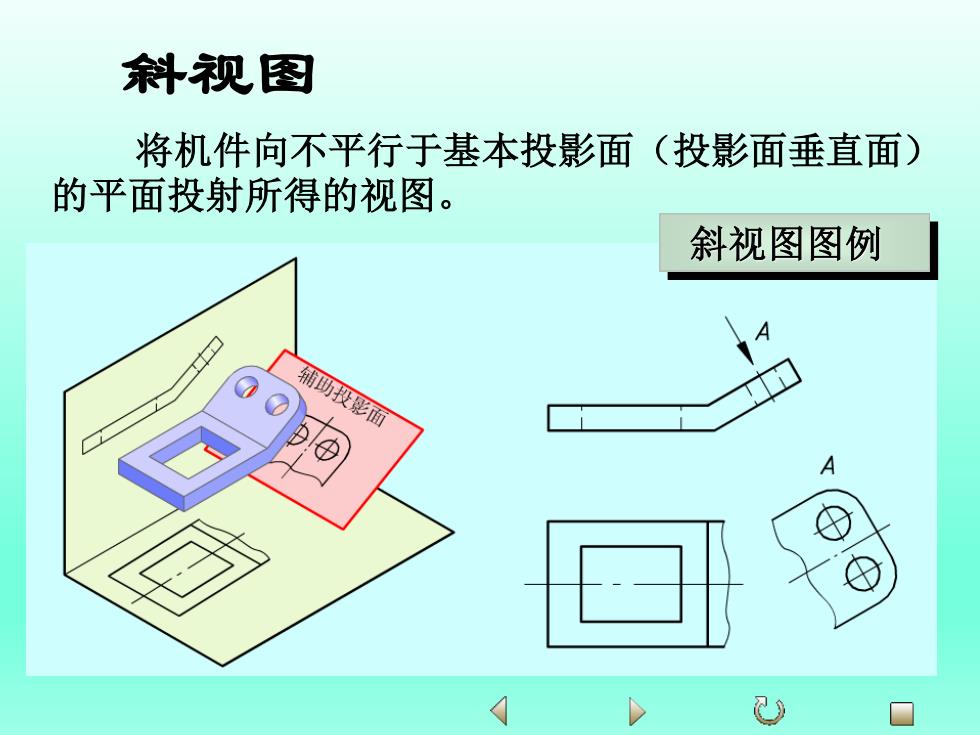

斜视图 将机件向不平行于基本投影面（投影面垂直面） 的平面投射所得的视图。 斜视图图例 辅助投影面

将机件向不平行于基本投影面（投影面垂直面） 的平面投射所得的视图。 斜视图 斜视图图例

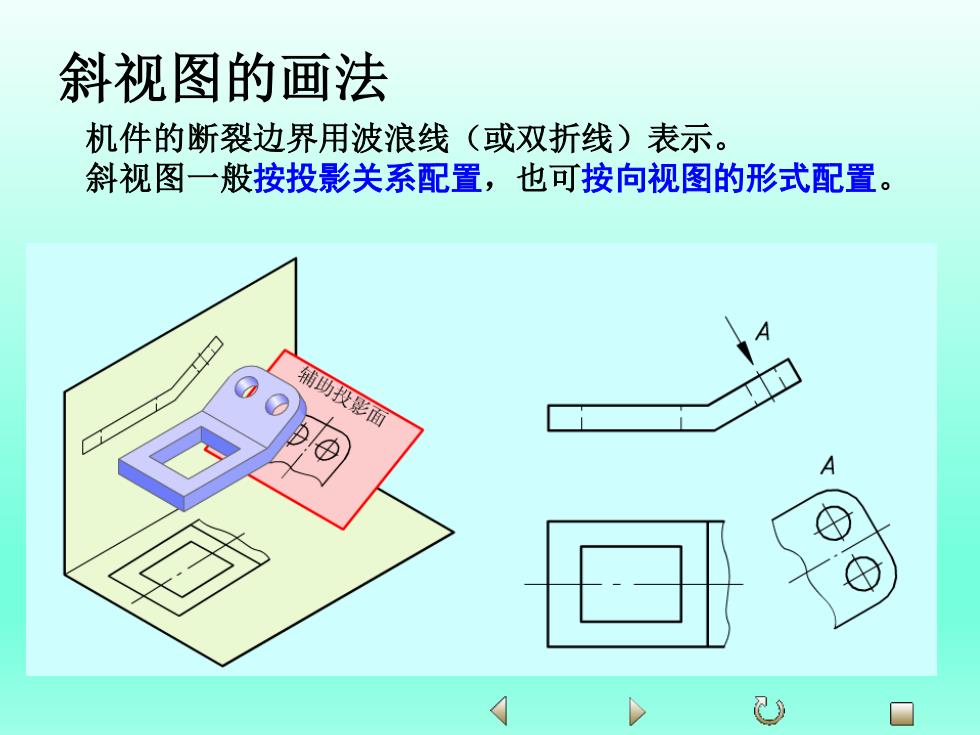

斜视图的画法 机件的断裂边界用波浪线（或双折线）表示。 斜视图一般按投影关系配置，也可按向视图的形式配置。 辅助投影面 日

斜视图的画法 机件的断裂边界用波浪线（或双折线）表示。 斜视图一般按投影关系配置，也可按向视图的形式配置

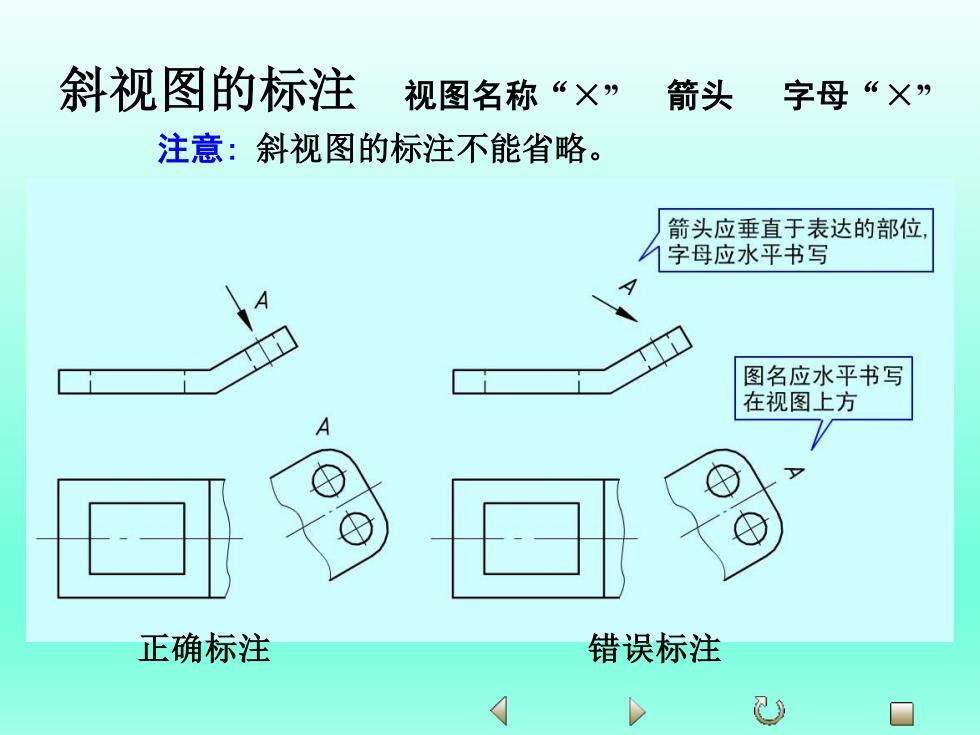

斜视图的标注 视图名称“义” 箭头 字母“义” 注意：斜视图的标注不能省略。 箭头应垂直于表达的部位， 字母应水平书写 图名应水平书写 在视图上方 正确标注 错误标注 忍U 口

斜视图的标注 视图名称“×” 箭头 字母“×” 注意: 斜视图的标注不能省略。 正确标注 错误标注
