向视图的标注： 视图名称“X” 在图形上方、大写拉丁字母、 A、B、C.顺次使用 箭头 表示投射方向 字母“X” 相同的字母注在箭头附近 A B ⊕⊕ ⊕⊕
向视图的标注: 视图名称“×” 在图形上方、大写拉丁字母、 A、B、C . 顺次使用 箭头 表示投射方向 字母“×” 相同的字母注在箭头附近
局部视图 将机件的某一部分向基本投影面投射所得的视图。 B ☒ 忍 口
将机件的某一部分向基本投影面投射所得的视图。 局部视图
局部视图的画法 断裂边界用波浪线（或双折线）表示，如局部视图A。 当所表示部分的结构形状完整，且外轮廓线封闭时，省 略波浪线，如局部视图B。 波浪线画在机件的实体部分，不应超出机件。 超出机件 A B $ 波浪线错误的画法
局部视图的画法 断裂边界用波浪线(或双折线)表示，如局部视图A 。 当所表示部分的结构形状完整，且外轮廓线封闭时，省 略波浪线，如局部视图B 。 波浪线画在机件的实体部分，不应超出机件
局部视图的标注： 视图名称“X” 在图形上方、大写拉丁字母、 A、B、C.顺次使用 箭头 表示投射方向 字母“义” 相同的字母注在箭头附近 超出机件 B 波浪线错误的画法 D
局部视图的标注: 视图名称“×” 在图形上方、大写拉丁字母、 A、B、C . 顺次使用 箭头 表示投射方向 字母“×” 相同的字母注在箭头附近

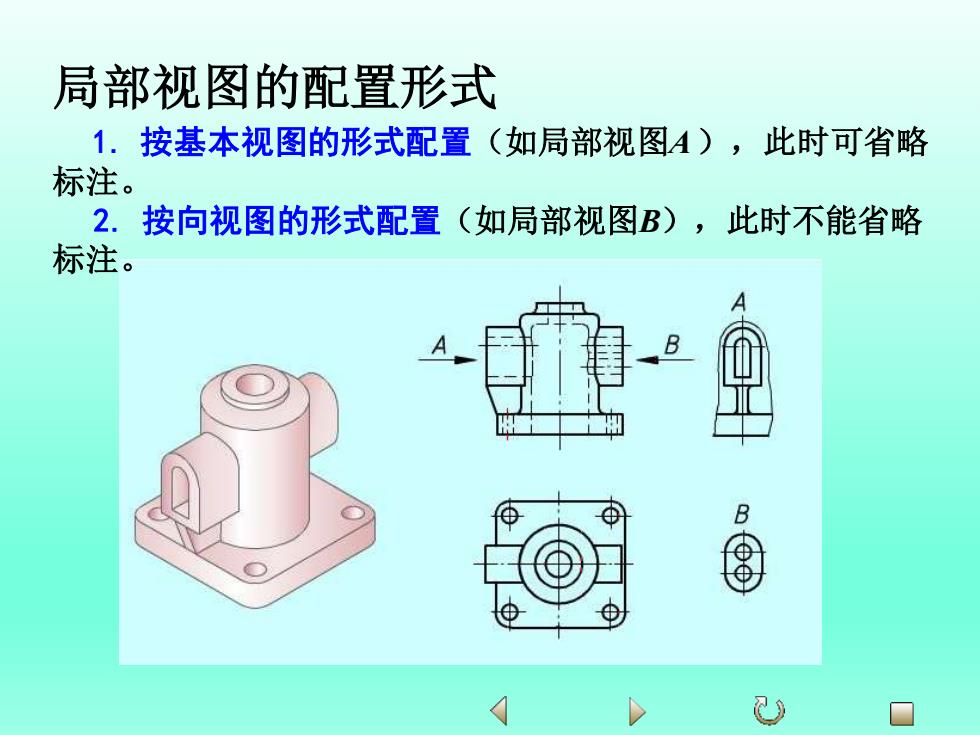

局部视图的配置形式 1.按基本视图的形式配置（如局部视图A),此时可省略 标注。 2.按向视图的形式配置（如局部视图B)，此时不能省略 标注。 B )
局部视图的配置形式 1. 按基本视图的形式配置（如局部视图A），此时可省略 标注。 2. 按向视图的形式配置（如局部视图B），此时不能省略 标注
