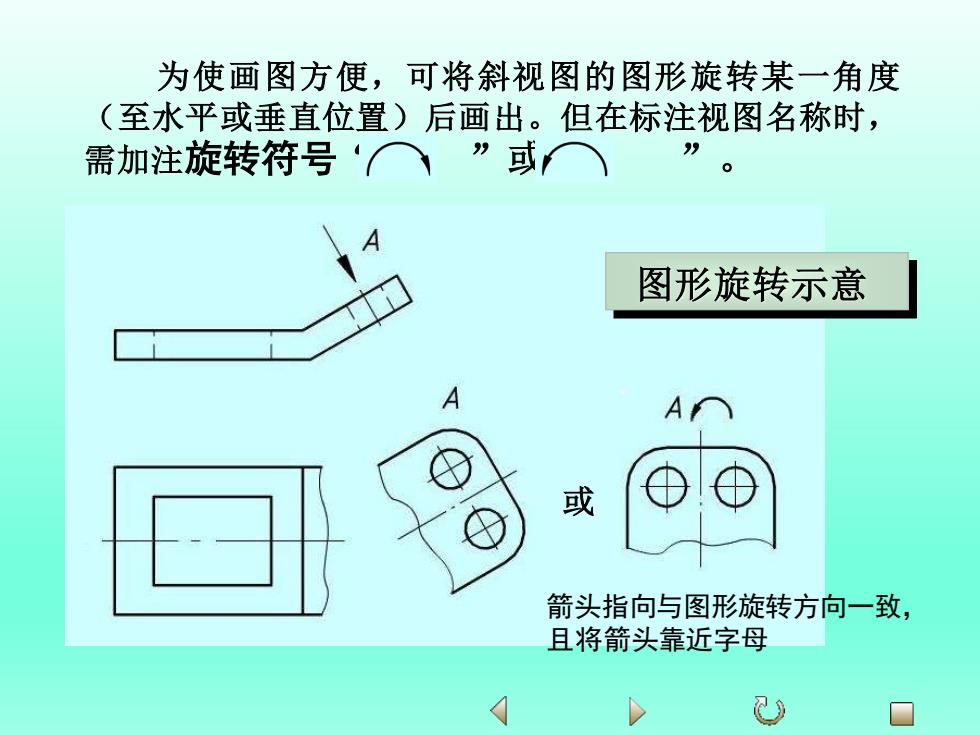

为使画图方便，可将斜视图的图形旋转某一角度 (至水平或垂直位置)后画出。但在标注视图名称时， 需加注旋转符号‘⌒”或 图形旋转示意 A 或 箭头指向与图形旋转方向一致， 且将箭头靠近字母
为使画图方便，可将斜视图的图形旋转某一角度 （至水平或垂直位置）后画出。但在标注视图名称时， 需加注旋转符号“ ”或“ ” 。 或 图形旋转示意 箭头指向与图形旋转方向一致， 且将箭头靠近字母

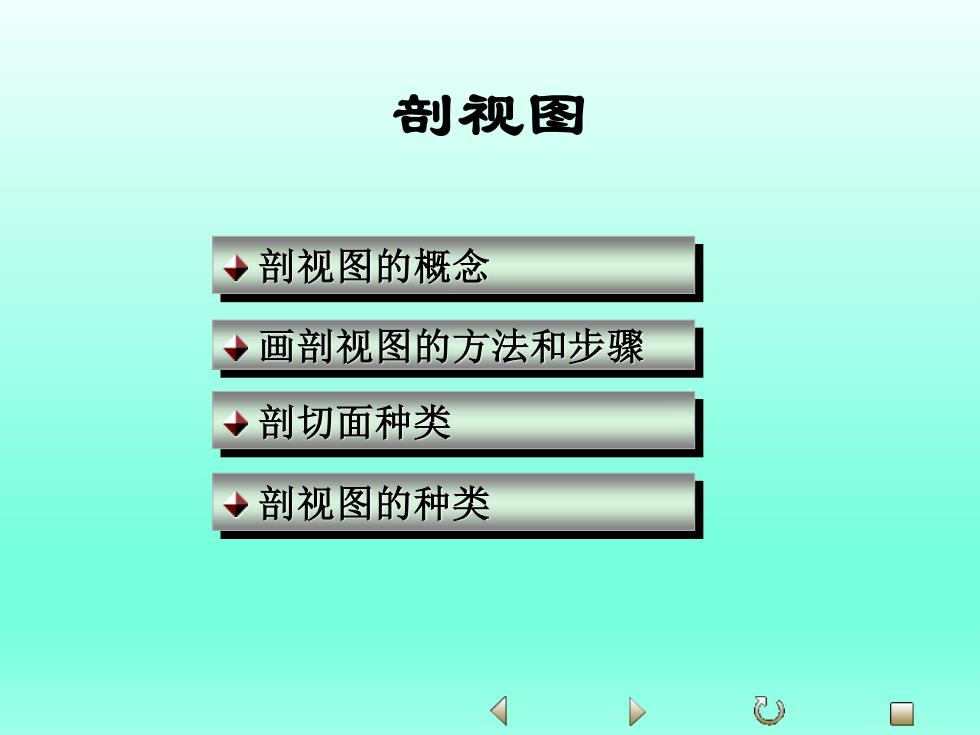

剖视图 +剖视图的概念 →画剖视图的方法和步骤 →剖切面种类 ◆剖视图的种类 忍U 日
剖视图的概念 画剖视图的方法和步骤 剖切面种类 剖视图的种类 剖视图

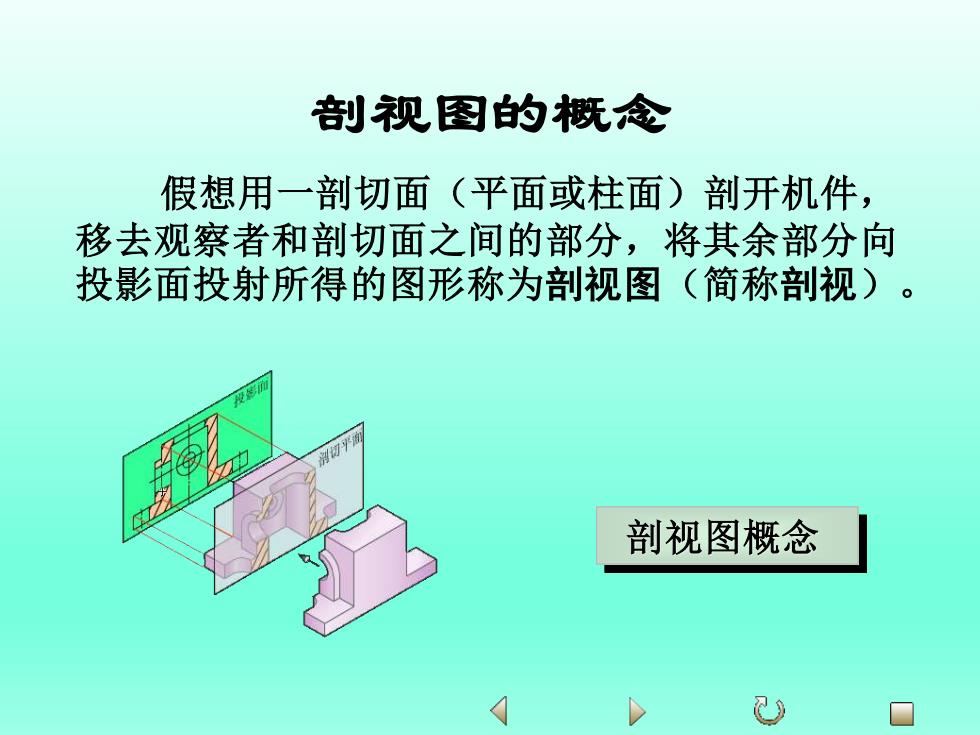

制视图的概念 假想用一剖切面（平面或柱面）剖开机件， 移去观察者和剖切面之间的部分，将其余部分向 投影面投射所得的图形称为剖视图（简称剖视）。 剖视图概念
假想用一剖切面（平面或柱面）剖开机件， 移去观察者和剖切面之间的部分，将其余部分向 投影面投射所得的图形称为剖视图（简称剖视）。 剖视图概念 剖视图的概念

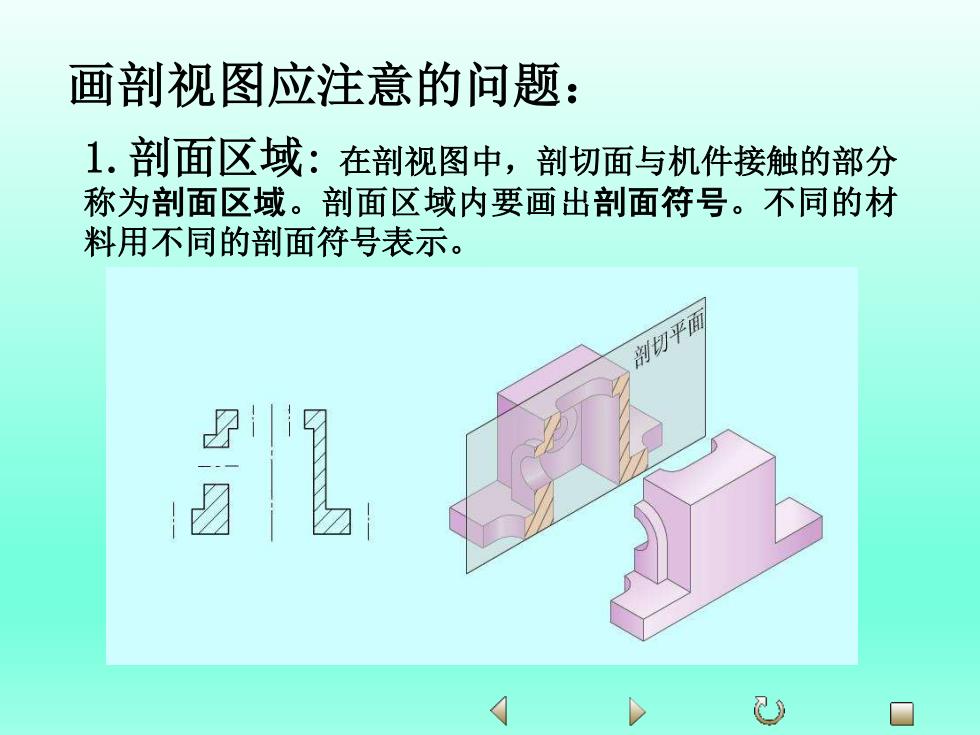

画剖视图应注意的问题： 1.剖面区域：在剖视图中，剖切面与机件接触的部分 称为剖面区域。剖面区域内要画出剖面符号。不同的材 料用不同的剖面符号表示。 剖切平面 ☑ 忍 日
1.剖面区域: 在剖视图中，剖切面与机件接触的部分 称为剖面区域。剖面区域内要画出剖面符号。不同的材 料用不同的剖面符号表示。 画剖视图应注意的问题：

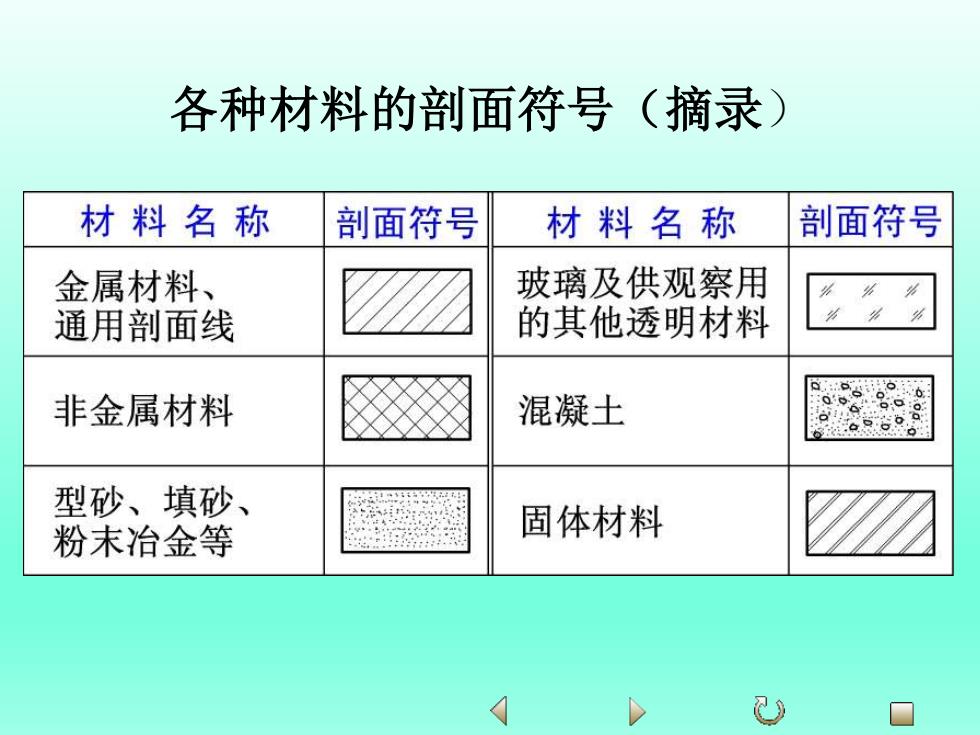

各种材料的剖面符号（摘录）》 材料名称 剖面符号 材料名称 剖面符号 金属材料、 玻璃及供观察用 通用剖面线 的其他透明材料 非金属材料 混凝士 056 型砂、填砂、 粉末治金等 固体材料
各种材料的剖面符号（摘录）
