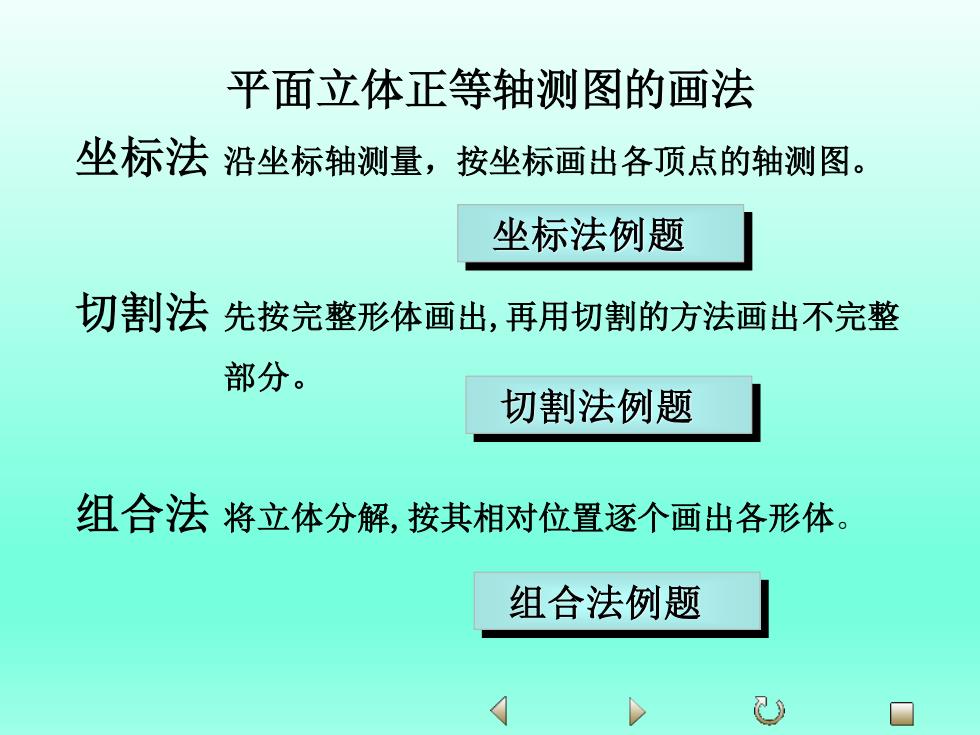

平面立体正等轴测图的画法 坐标法沿坐标轴测量，按坐标画出各顶点的轴测图。 坐标法例题 切割法先按完整形体画出，再用切割的方法画出不完整 部分。 切割法例题 组合法将立体分解，按其相对位置逐个画出各形体。 组合法例题
坐标法 沿坐标轴测量，按坐标画出各顶点的轴测图。 坐标法例题 切割法例题 切割法 先按完整形体画出,再用切割的方法画出不完整 部分。 组合法例题 组合法 将立体分解,按其相对位置逐个画出各形体。 平面立体正等轴测图的画法

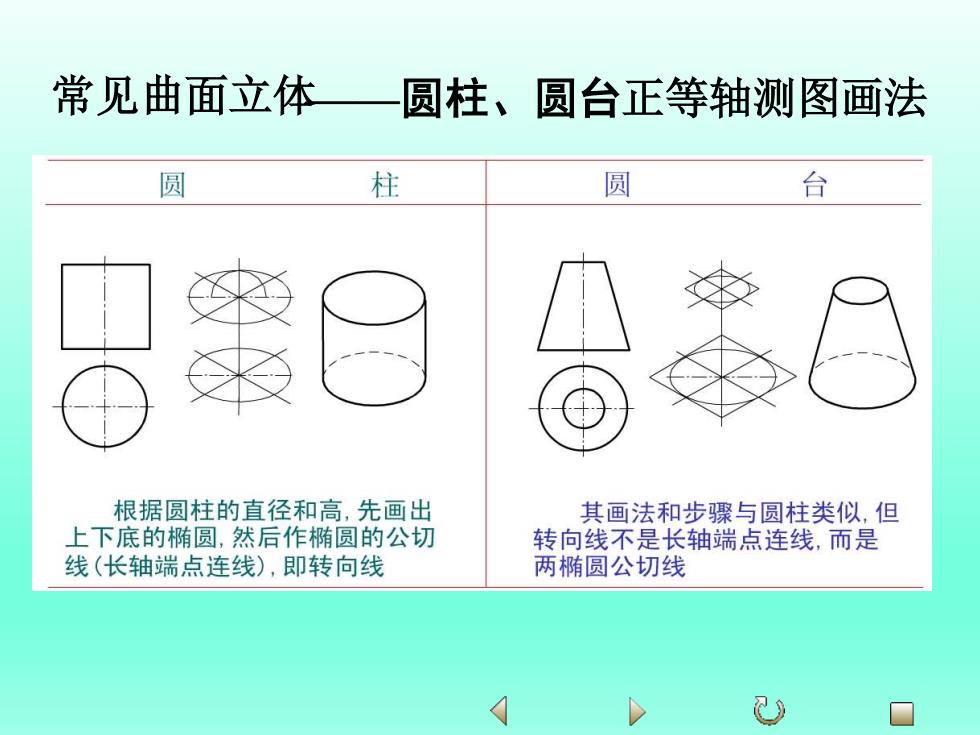

常见曲面立体— 圆柱、圆台正等轴测图画法 圆 柱 圆 台 根据圆柱的直径和高，先画出 其画法和步骤与圆柱类似，但 上下底的椭圆，然后作椭圆的公切 转向线不是长轴端点连线，而是 线（长轴端点连线），即转向线 两椭圆公切线 口
常见曲面立体——圆柱、圆台正等轴测图画法

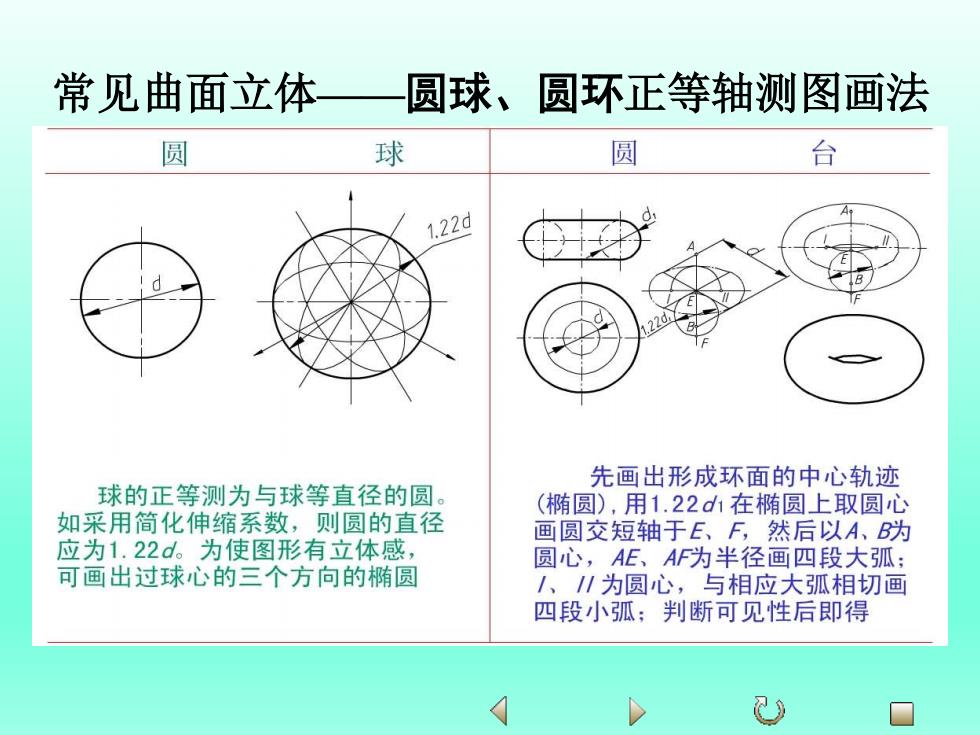

常见曲面立体— 圆球、圆环正等轴测图画法 圆 球 圆 台 1.22d 先画出形成环面的中心轨迹 球的正等测为与球等直径的圆。 (椭圆)，用1.22d小1在椭圆上取圆心 如采用简化伸缩系数，则圆的直径 画圆交短轴于E、F,然后以A、为 应为1.22d。为使图形有立体感， 圆心，AE、AF为半径画四段大弧： 可画出过球心的三个方向的椭圆 /、川为圆心，与相应大弧相切画 四段小孤：判断可见性后即得
常见曲面立体——圆球、圆环正等轴测图画法

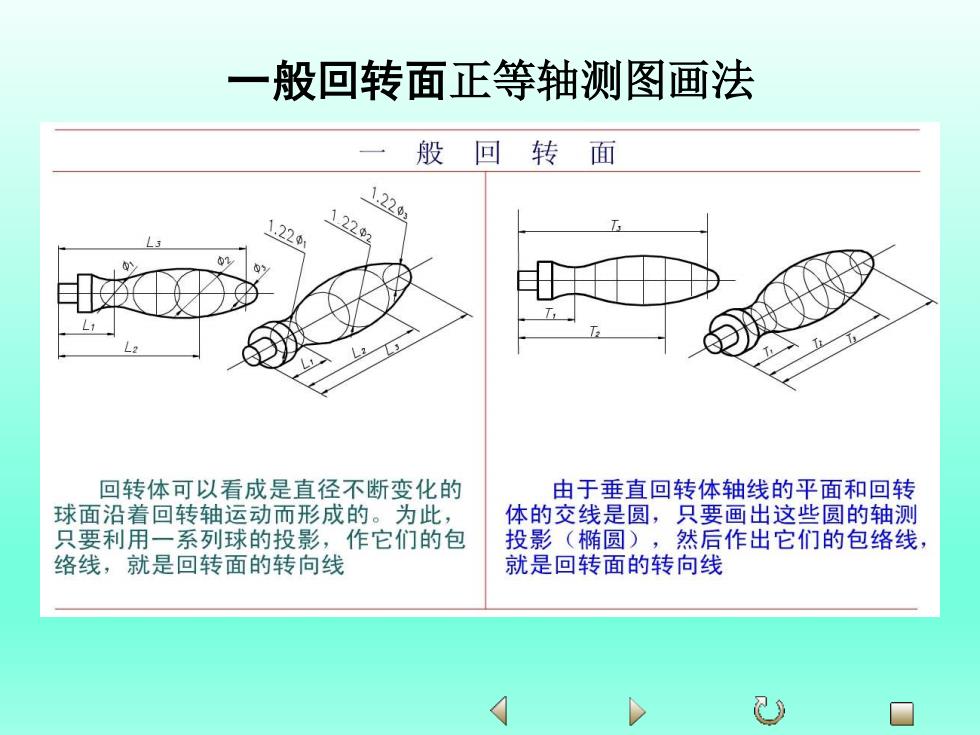

一般回转面正等轴测图画法 般回转面 1.22 1.220 1220 回转体可以看成是直径不断变化的 由于垂直回转体轴线的平面和回转 球面沿着回转轴运动而形成的。为此， 体的交线是圆，只要画出这些圆的轴测 只要利用一系列球的投影，作它们的包 投影（椭圆），然后作出它们的包络线， 络线，就是回转面的转向线 就是回转面的转向线 日
一般回转面正等轴测图画法
画圆柱的简便方法 移心法 先用近似画法画好圆柱上顶面 的椭圆，将大圆弧的圆心和两个 小圆弧的圆心工、沿轴方向向 下移动圆柱高度的距离，得到 和T'、',以A'为圆心，为 半径画E弧，以T'、Ⅱ′为 圆心，为半径画两小圆弧，然后 作上下两椭圆的公切线，即可得 圆柱的轴测图
画圆柱的简便方法 —— 移心法 先用近似画法画好圆柱上顶面 的椭圆,将大圆弧的圆心A和两个 小圆弧的圆心I、Ⅱ沿Z轴方向向 下移动圆柱高度的距离,得到A＇ 和I＇、Ⅱ＇ ,以A＇为圆心,R为 半径画E＇F＇弧,以I＇、Ⅱ＇为 圆心,r为半径画两小圆弧,然后 作上下两椭圆的公切线,即可得 圆柱的轴测图
