轴测图的种类 轴测图根据投射线方向和轴测投影面的位置不同可分为 两大类： 正轴测图 斜轴测图 正轴测图：投射线方向垂直于轴测投影面。 斜轴测图：投射线方向倾斜于轴测投影面。 口
轴测图根据投射线方向和轴测投影面的位置不同可分为 两大类: 正轴测图 斜轴测图 轴测图的种类 正轴测图: 投射线方向垂直于轴测投影面。 斜轴测图: 投射线方向倾斜于轴测投影面
根据不同的轴向伸缩系数，每类又可分为三种： 1.正轴测图 (1) 正等轴测图（简称正等测）：卫1=4 (2) 正二轴测图（简称正二测）：卫=1≠q或p=q1≠ (3) 正三轴测图（简称正三测）：p≠41≠ 2.斜轴测图 (1) 斜等轴测图（简称斜等测）：P=9 (2) 斜二轴测图（简称斜二测）：P111≠q或p1=q1≠1 (3) 斜三轴测图（简称斜三测）：p1≠q≠1 P1: 沿OX轴的轴向伸缩系数 q1:沿0Y轴的轴向伸缩系数 :沿OZ轴的轴向伸缩系数 正等测中常采用简化轴向伸缩系数，即p=q=r=1
根据不同的轴向伸缩系数,每类又可分为三种: 1.正轴测图 (1) 正等轴测图(简称正等测): p1 =q1 =r1 (2) 正二轴测图(简称正二测): pl =rl≠q1 或 pl=q1≠rl (3) 正三轴测图(简称正三测): p1≠q1≠r1 2.斜轴测图 (1) 斜等轴测图(简称斜等测): p1 =q1 =r1 (2) 斜二轴测图(简称斜二测): p1 =r1≠q1或pl=q1≠rl (3) 斜三轴测图(简称斜三测): p1≠q1≠r1 p1：沿0X轴的轴向伸缩系数 q1：沿0Y轴的轴向伸缩系数 rl：沿OZ轴的轴向伸缩系数 正等测中常采用简化轴向伸缩系数，即p = q = r = 1
平行于各坐标面的圆的轴测图 0.33d 0.82d 1.06d 0.82d 082d 正等测 斜二测 平行O面，为椭圆，长轴垂直于轴： 平行O面，为圆： 平行0面，为椭圆，长轴垂直于轴： 平行0面，为椭圆，长轴与轴倾斜7 平行OZ面，为椭圆，长轴垂直于轴： 平行0面，为椭圆，长轴与轴倾斜7° 短轴垂直于长轴 短轴垂直于长轴
平行于各坐标面的圆的轴测图
1.弦线法作椭圆 弦线法作椭圆 2.正等测中椭圆近似画法（采用简化伸缩系数） 三点法 菱形法 3.斜二测中椭圆近似画法（平行0z型标面的椭圆） 斜二测中椭圆画法
弦线法作椭圆 2．正等测中椭圆近似画法（采用简化伸缩系数） 1. 弦线法作椭圆 三点法 菱形法 3．斜二测中椭圆近似画法(平行YOZ坐标面的椭圆) 斜二测中椭圆画法

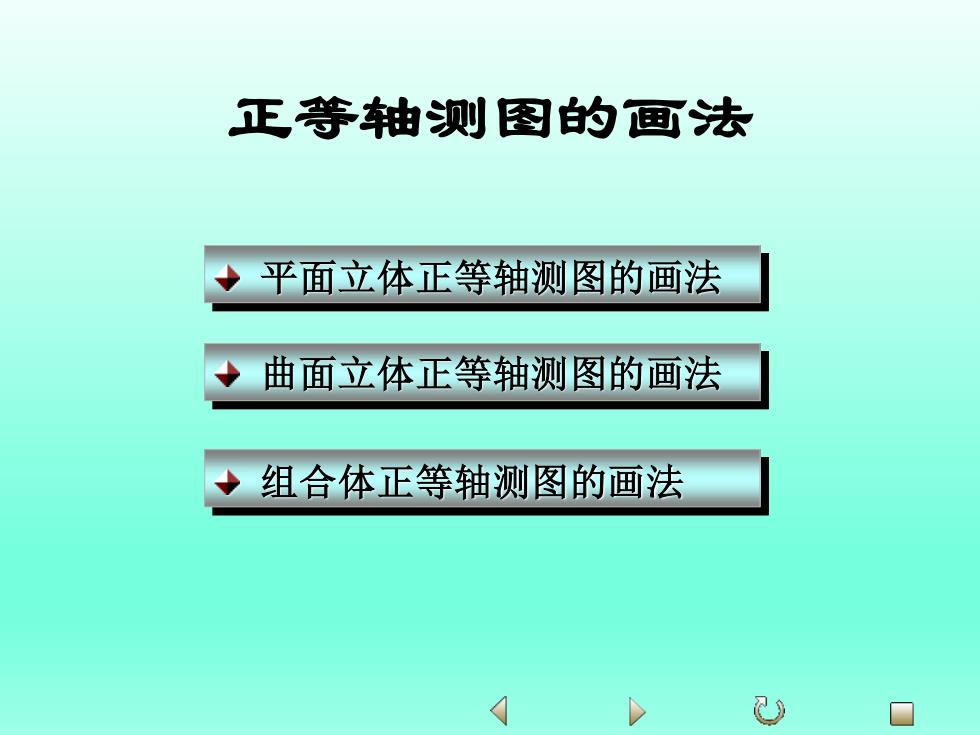

正等袖测图的画法 十平面立体正等轴测图的画法 曲面立体正等轴测图的画法 →组合体正等轴测图的画法 日
平面立体正等轴测图的画法 曲面立体正等轴测图的画法 组合体正等轴测图的画法 正等轴测图的画法
