组合体正等轴测图的画法 1.圆角的画法 下图中圆的正等测是由四段圆弧连接起来的（近似画法）。 在轴测图上AE⊥OX,BE⊥OY。 00 圆与椭圆（菱形法）间的对应关系 日
1.圆角的画法 下图中圆的正等测是由四段圆弧连接起来的(近似画法)。 在轴测图上AE⊥OX,BE⊥OY。 组合体正等轴测图的画法

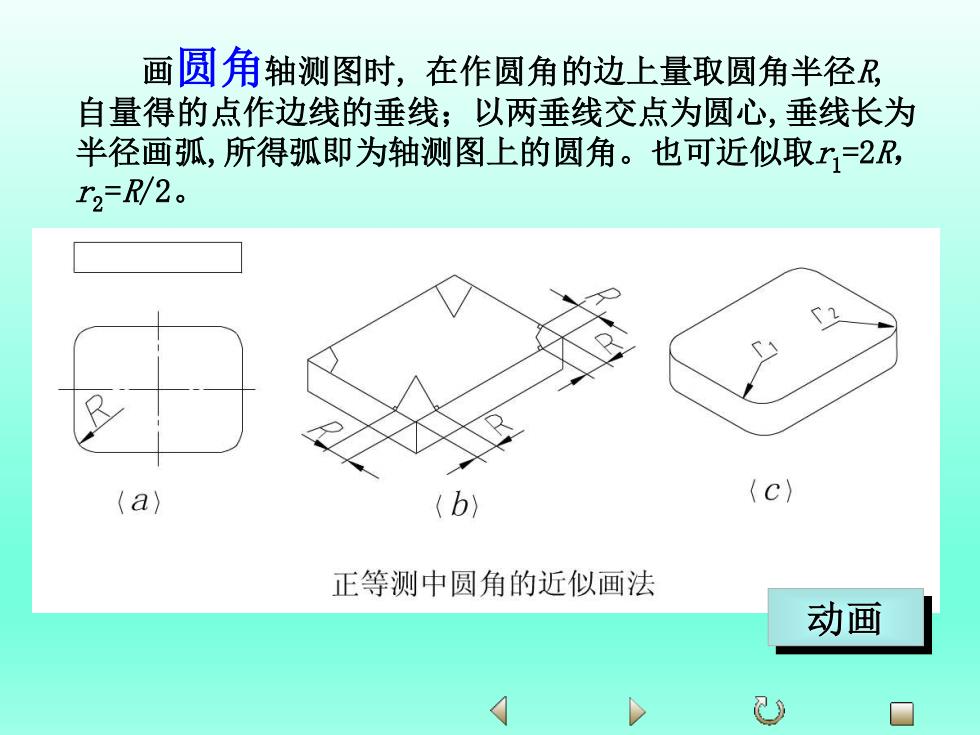

画圆角轴测图时，在作圆角的边上量取圆角半径R, 自量得的点作边线的垂线；以两垂线交点为圆心，垂线长为 半径画弧，所得弧即为轴测图上的圆角。也可近似取r=2R, I2=P/2。 a (b) (C) 正等测中圆角的近似画法 动画
画圆角轴测图时, 在作圆角的边上量取圆角半径R, 自量得的点作边线的垂线；以两垂线交点为圆心,垂线长为 半径画弧,所得弧即为轴测图上的圆角。也可近似取r1 =2R， r 2 =R/2。 动画
