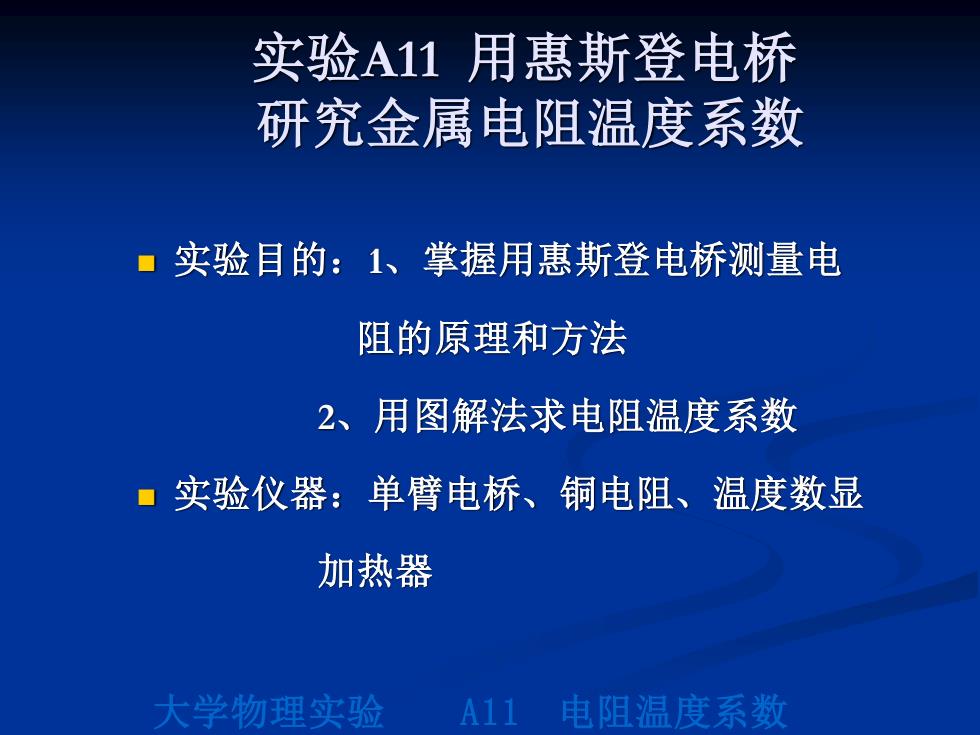

实验A11用惠斯登电桥研究金属电阻温度系数实验目的：1、掌握用惠斯登电桥测量电阻的原理和方法2、用图解法求电阻温度系数实验仪器：单臂电桥、铜电阻、温度数显加热器大学物理实验A11电阻温度系数
大学物理实验 A11 电阻温度系数 实验A11 用惠斯登电桥 研究金属电阻温度系数 ◼ 实验目的：1、掌握用惠斯登电桥测量电 阻的原理和方法 2、用图解法求电阻温度系数 ◼ 实验仪器：单臂电桥、铜电阻、温度数显 加热器

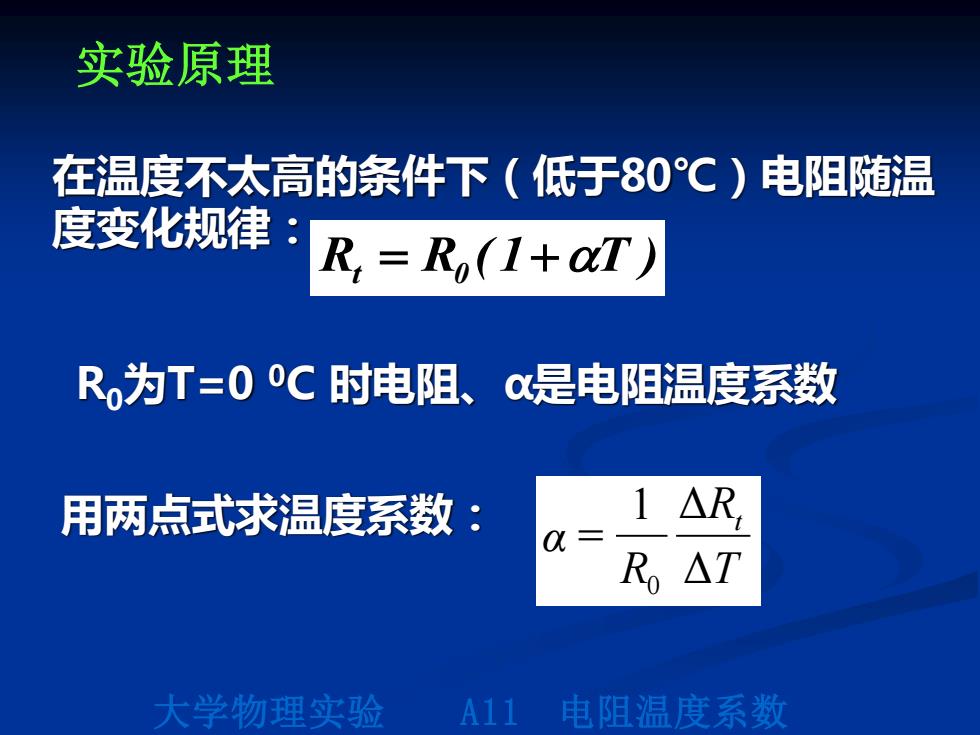

实验原理在温度不太高的条件下（低于80℃）电阻随温度变化规律R = R(1+αT)R.为T=0°C时电阻、α是电阻温度系数1 △R用两点式求温度系数：α=R。△T大学物理实验A11电阻温度系数
大学物理实验 A11 电阻温度系数 在温度不太高的条件下（低于80℃）电阻随温 度变化规律： 实验原理 R0为T=0 0C 时电阻、α是电阻温度系数 R R ( 1 T ) t = 0 + 用两点式求温度系数： T R R α t Δ 1 Δ = 0

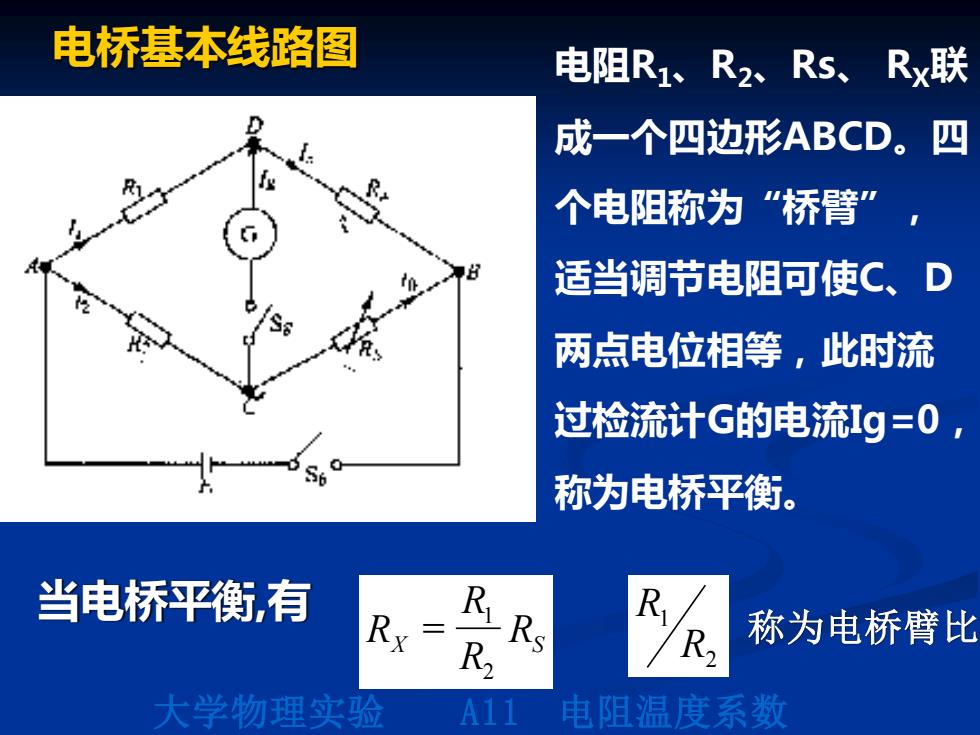

电桥基本线路图电阻R1、R2、Rs、Rx联成一个四边形ABCD。四“桥臂”个电阻称为适当调节电阻可使C、D两点电位相等，此时流过检流计G的电流Ig=0称为电桥平衡。R当电桥平衡，有R,RY称为电桥臂比=RR大学物理实验电阻温度系数A11
大学物理实验 A11 电阻温度系数 电桥基本线路图 电阻R1、R2、Rs、 RX联 成一个四边形ABCD。四 个电阻称为“桥臂” ， 适当调节电阻可使C、D 两点电位相等，此时流 过检流计G的电流Ig=0， 称为电桥平衡。 当电桥平衡,有 X RS R R R 2 1 = 称为电桥臂比。 2 1 R R

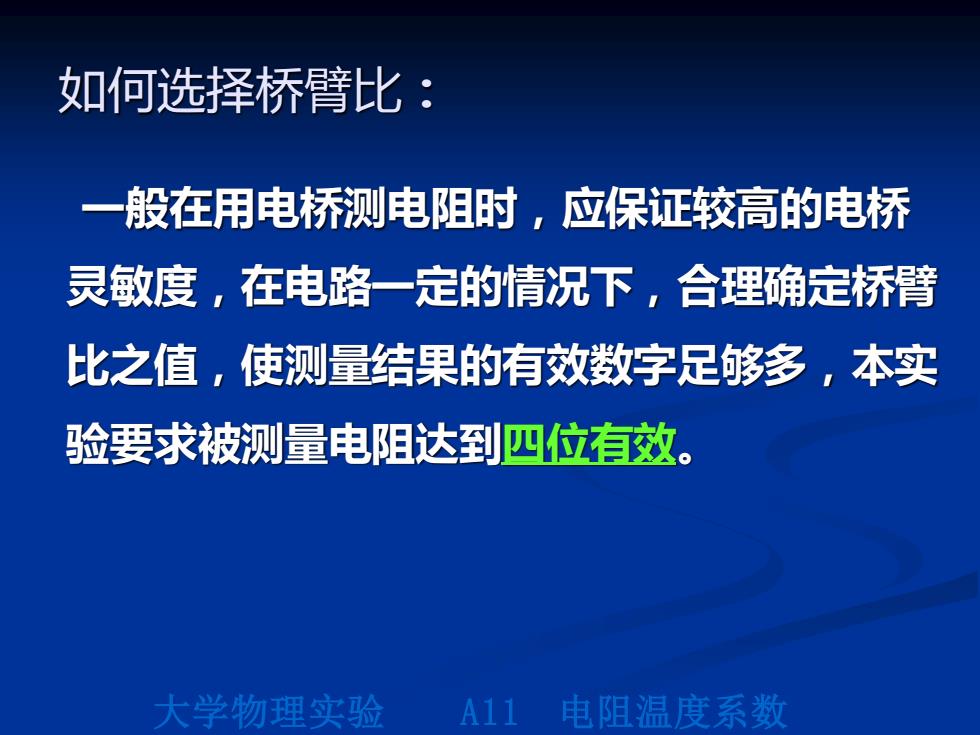

如何选择桥臂比：一般在用电桥测电阻时，应保证较高的电桥灵敏度，在电路一定的情况下，合理确定桥臂比之值，使测量结果的有效数字足够多，本实验要求被测量电阻达到四位有效大学物理实验电阻温度系数A11
大学物理实验 A11 电阻温度系数 如何选择桥臂比： 一般在用电桥测电阻时，应保证较高的电桥 灵敏度，在电路一定的情况下，合理确定桥臂 比之值，使测量结果的有效数字足够多，本实 验要求被测量电阻达到四位有效

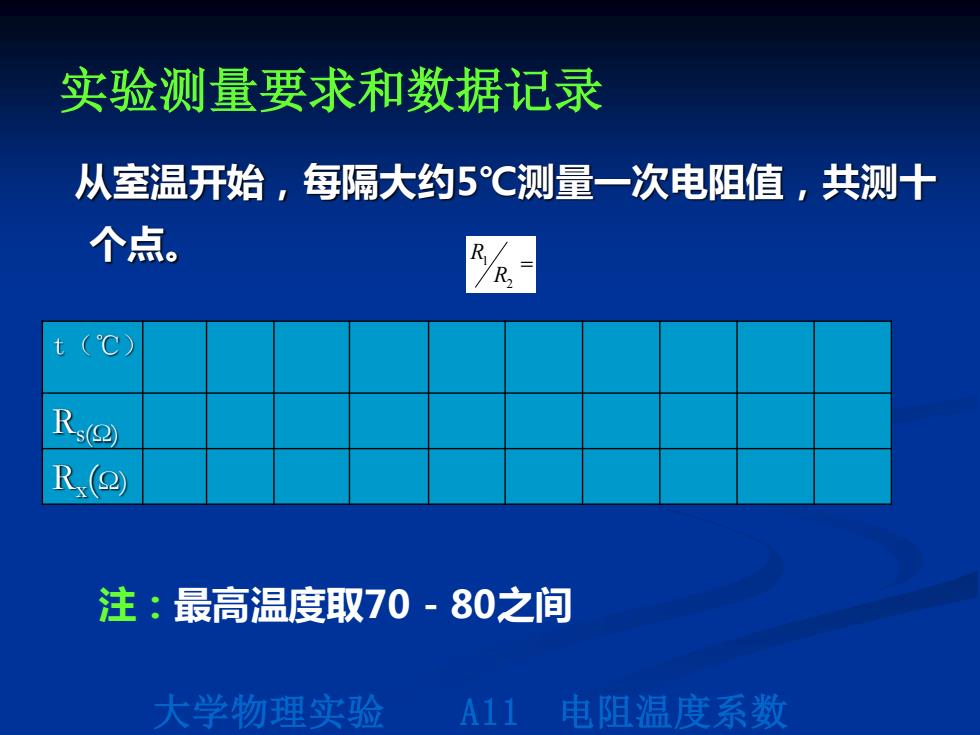

实验测量要求和数据记录从室温开始，每隔大约5℃测量一次电阻值，共测十个点。t(℃)R()R(O)注：最高温度取70-80之间大学物理实验A11电阻温度系数
大学物理实验 A11 电阻温度系数 实验测量要求和数据记录 从室温开始，每隔大约5℃测量一次电阻值，共测十 个点。 (Ω) RS (Ω) Rt t（℃） Rs(Ω) Rx (Ω) = 2 1 R R 注：最高温度取70－80之间
