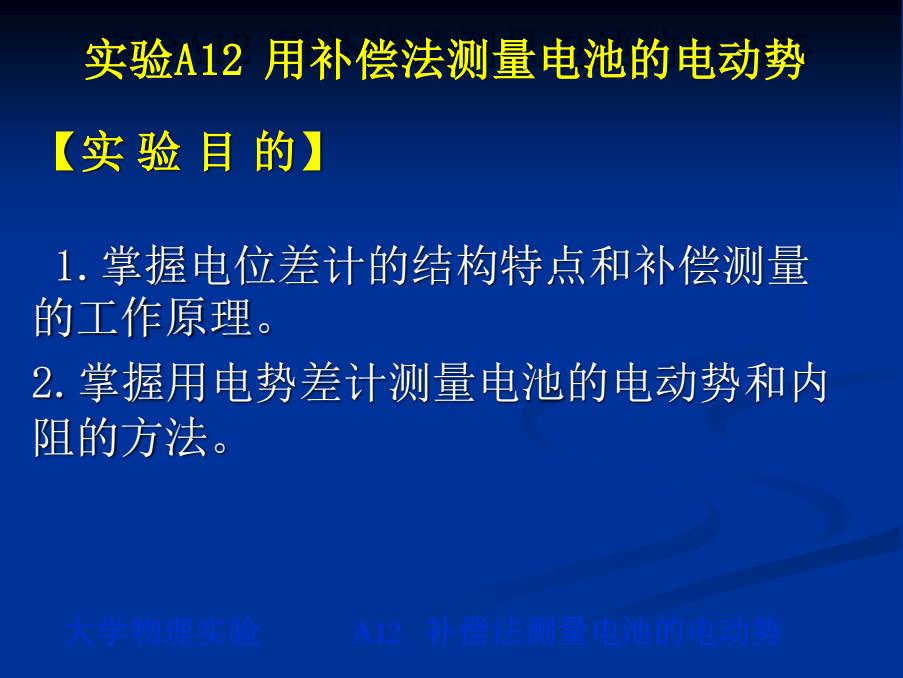

实验A12用补偿法测量电池的电动势【实验目的】1.掌握电位差计的结构特点和补偿测量的工作原理2.掌握用电势差计测量电池的电动势和内阻的方法。A卫补偿法洲量电池的电动势
大学物理实验 A12 补偿法测量电池的电动势 实验A12 用补偿法测量电池的电动势 1.掌握电位差计的结构特点和补偿测量 的工作原理。 2.掌握用电势差计测量电池的电动势和内 阻的方法。 【实 验 目 的】

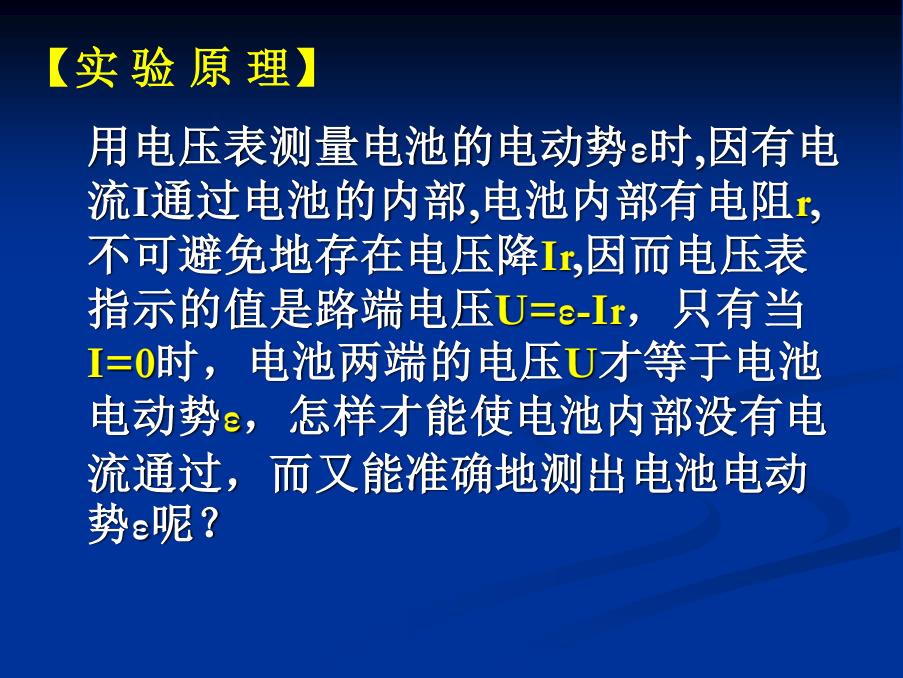

【实验原理】用电压表测量电池的电动势?时，因有电流I通过电池的内部，电池内部有电阻r不可避免地存在电压降Ir.因而电压表指示的值是路端电压U=s-Ir，只有当I=0时，电池两端的电压U才等于电池电动势?，怎样才能使电池内部没有电流通过，而又能准确地测出电池电动势呢？
用电压表测量电池的电动势ε时,因有电 流I通过电池的内部,电池内部有电阻r, 不可避免地存在电压降Ir,因而电压表 指示的值是路端电压U=ε-Ir，只有当 I=0时，电池两端的电压U才等于电池 电动势ε，怎样才能使电池内部没有电 流通过，而又能准确地测出电池电动 势ε呢？ 【实 验 原 理】

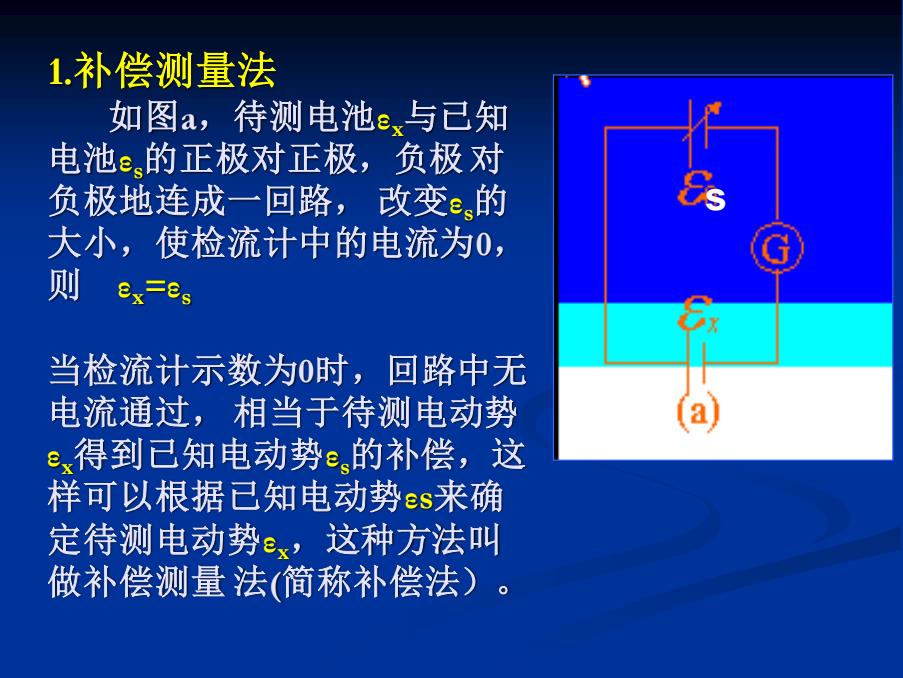

1.补偿测量法如图a，待测电池。与已知电池。.的正极对正极，负极对负极地连成一回路，改变.的大小，使检流计中的电流为0，则8x=8s当检流计示数为0时，回路中无电流通过，相当于待测电动势a8得到已知电动势.的补偿，这样可以根据已知电动势es来确定待测电动势，这种方法叫做补偿测量法（简称补偿法）
1.补偿测量法 如图 a，待测电池 ε x与已知 电池 ε s的正极对正极，负极 对 负极地连成一回路， 改变 ε s 的 大小，使检流计中的电流为 0 ， 则 ε x=ε s 当检流计示数为 0时，回路中无 电流通过， 相当于待测电动势 εx得到已知电动势εs的补偿，这 样可以根据已知电动势εs来确 定待测电动势 ε x，这种方法叫 做补偿测量 法 (简称补偿法）。 s

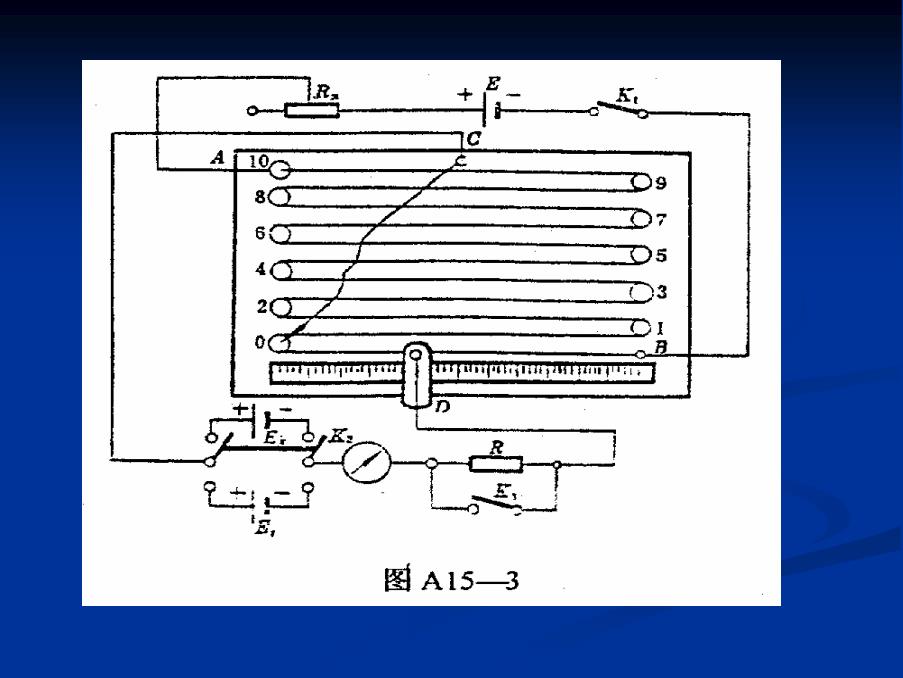

110009807605(0320OI3p图A15—3
测量电池电动势2、如图所示，当工作电路中有一A恒定电流I通过RAB时，K扳向1时接T2通标准电池es，改变RAB上触头的位置，使通过检流计的电流为零相应的滑线电阻丝AC长度为L，则滑线触头两端电压U,=ss。C将K扳向2时，改变滑线触头的=p=Ip&SC置，使检流计G的示数再次为零。此时相应的滑线电阻丝AC长度为Lx则滑线触头AC两端电压U2=8x可得：=1.0186V
2、 测量电池电动势 如图所示，当工作电路中有一 恒定电流I通过RＡＢ时，K扳向1时接 通标准电池εS，改变RＡＢ上触头的 位置，使通过检流计的电流为零， 相应的滑线电阻丝ＡＣ长度为Ls， 则滑线触头两端电压U1=εS。 S L ε = Iρ s S 将Ｋ扳向2时，改变滑线触头的 置，使检流计G的示数再次为零。此 时相应的滑线电阻丝ＡＣ长度为Lx， 则滑线触头AC两端电压U2=εx。 S L ε = Iρ x X 可得： s x X S L L ε = ε εs =1.0186V
