实验A18阴极射线示波器实验目的1.了解示波器的工作原理。2.学习示波器的基本使用方法，学会用示波器测量波形的电压幅度和频率-3.观察两同方向的正弦信号的合成一拍现象4.观察振动方向互相垂直的谐振动合成一李萨如图。5.并记录主要实验现象与步骤大学物切理实验，A18阻射线示波黑

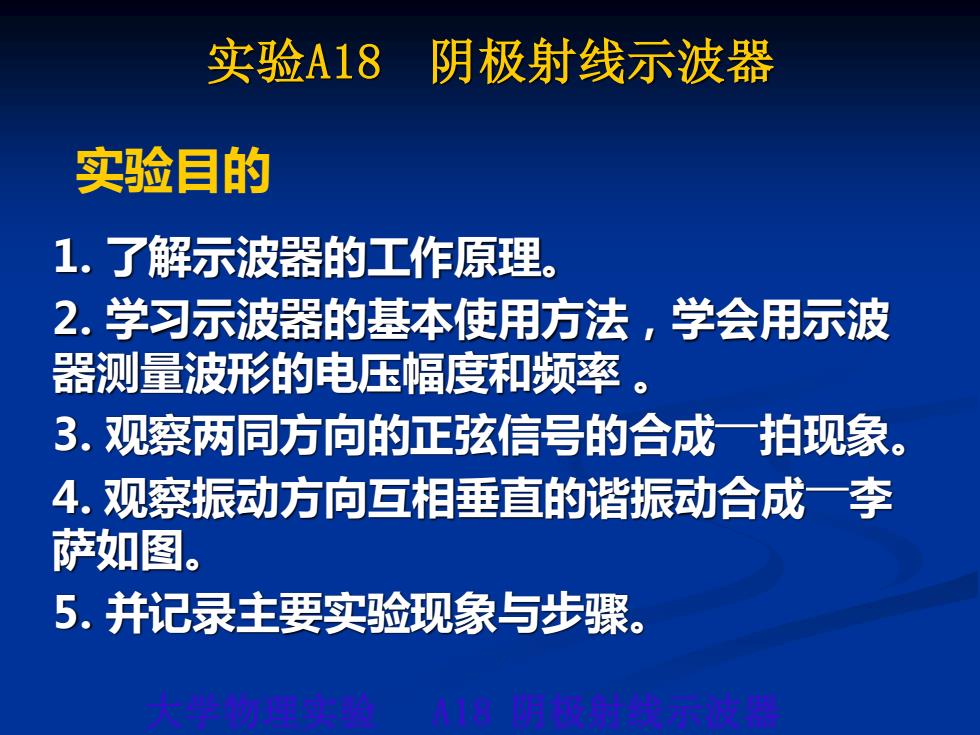

大学物理实验 A18 阴极射线示波器 实验A18 阴极射线示波器 1. 了解示波器的工作原理。 2. 学习示波器的基本使用方法，学会用示波 器测量波形的电压幅度和频率 。 3. 观察两同方向的正弦信号的合成—拍现象。 4. 观察振动方向互相垂直的谐振动合成—李 萨如图。 5. 并记录主要实验现象与步骤。 实验目的

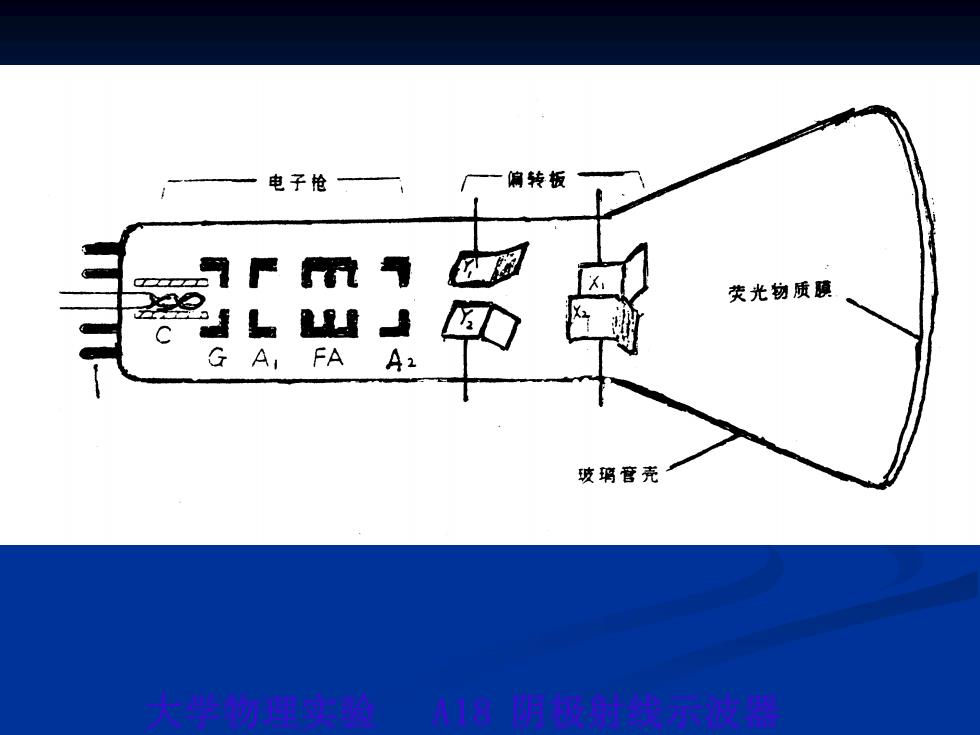

偏转板电子枪荧光物质膜YTAIFA4玻璃管壳日
大学物理实验 A18 阴极射线示波器

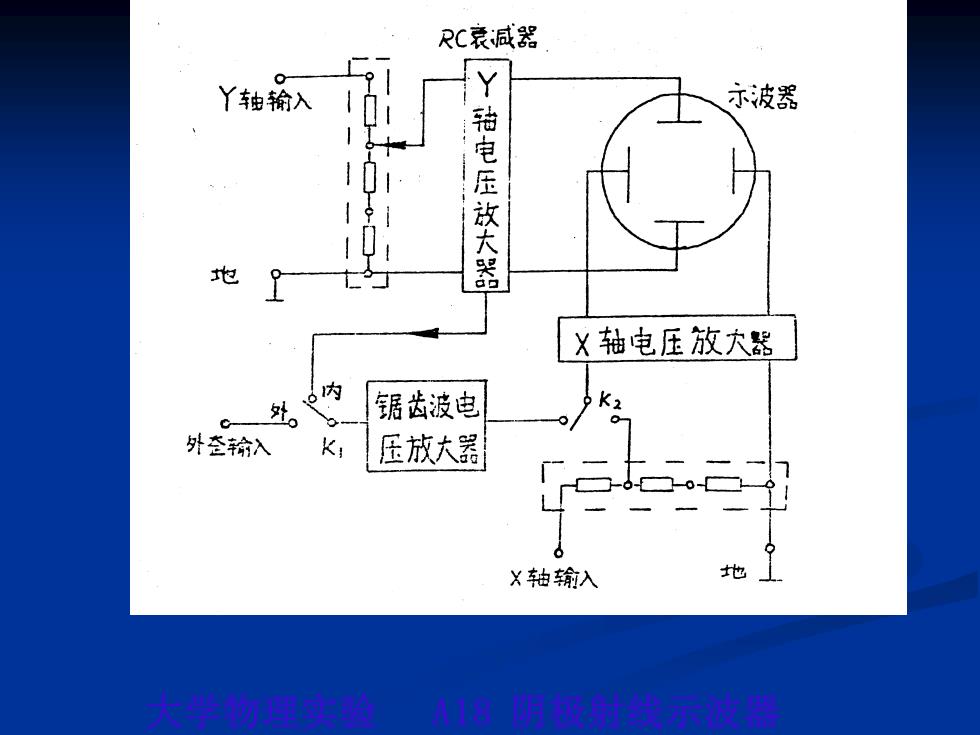

RC衰减器￥丫轴输入示波器轴电压放大器地X轴电压放大器A锯齿波电K4外歪输入k;压放大器地X轴输入大学物理实验A1阻极射线示波器
大学物理实验 A18 阴极射线示波器

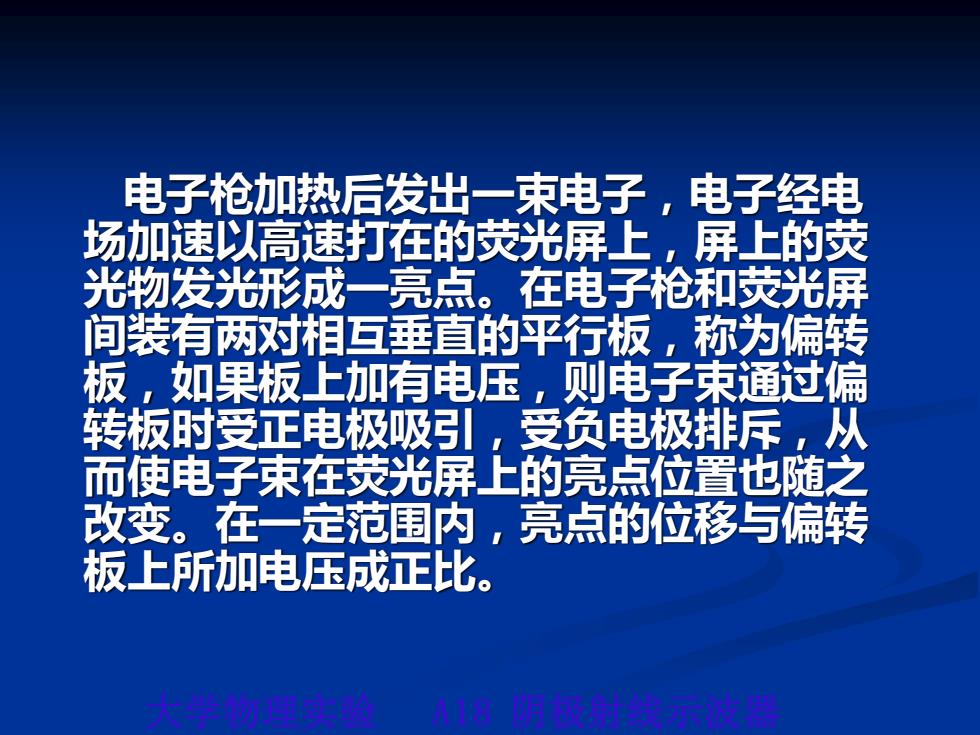

电子枪加热后发出一束电子，电子经电场加速以高速打在的荧光屏上，屏上的荧光物发光形成一亮点。在电子枪和荧光屏间装有两对相互垂直的平行板，称为偏转板，如果板上加有电压，则电子束通过偏转板时受正电极吸引，受负电极排斥，从而使电子束在荧光屏上的亮点位置也随之改变。在一定范围内，亮点的位移与偏转板上所加电压成正比
大学物理实验 A18 阴极射线示波器 电子枪加热后发出一束电子，电子经电 场加速以高速打在的荧光屏上，屏上的荧 光物发光形成一亮点。在电子枪和荧光屏 间装有两对相互垂直的平行板，称为偏转 板，如果板上加有电压，则电子束通过偏 转板时受正电极吸引，受负电极排斥，从 而使电子束在荧光屏上的亮点位置也随之 改变。在一定范围内，亮点的位移与偏转 板上所加电压成正比

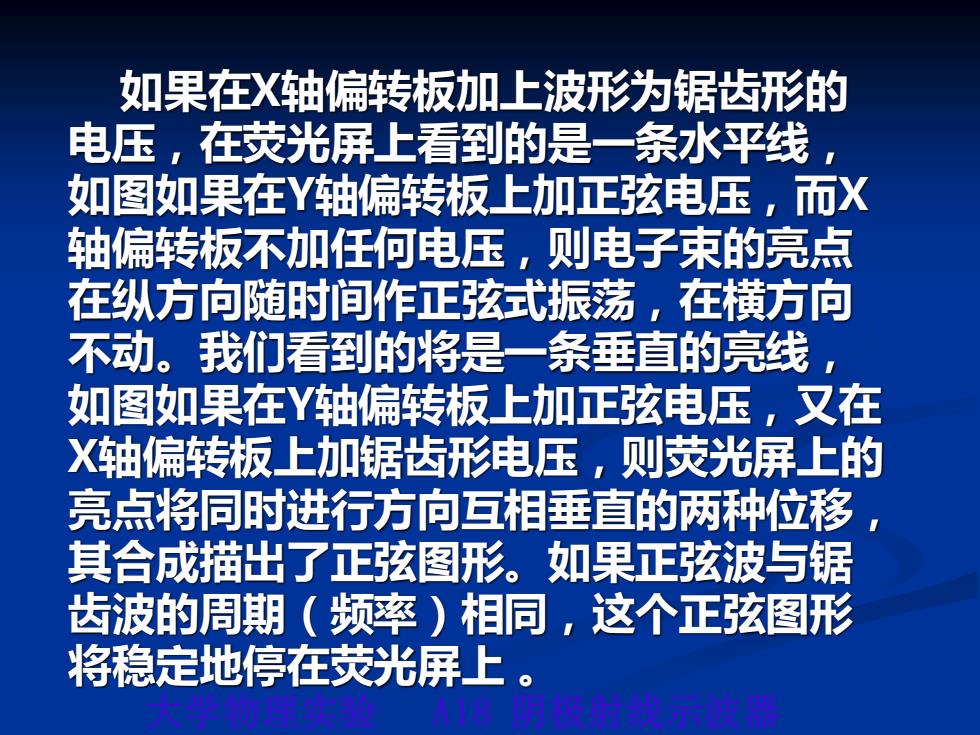

如果在X轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线如图如果在Y轴偏转板上加正弦电压，而X轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。我们看到的将是一条垂直的亮线如图如果在Y轴偏转板上加正弦电压，又在X轴偏转板上加锯齿形电压，则荧光屏上的亮点将同时进行方向互相垂直的两种位移其合成描出了正弦图形。如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。A18阴极射线示波器
大学物理实验 A18 阴极射线示波器 如果在X轴偏转板加上波形为锯齿形的 电压，在荧光屏上看到的是一条水平线， 如图如果在Y轴偏转板上加正弦电压，而X 轴偏转板不加任何电压，则电子束的亮点 在纵方向随时间作正弦式振荡，在横方向 不动。我们看到的将是一条垂直的亮线， 如图如果在Y轴偏转板上加正弦电压，又在 X轴偏转板上加锯齿形电压，则荧光屏上的 亮点将同时进行方向互相垂直的两种位移， 其合成描出了正弦图形。如果正弦波与锯 齿波的周期（频率）相同，这个正弦图形 将稳定地停在荧光屏上
