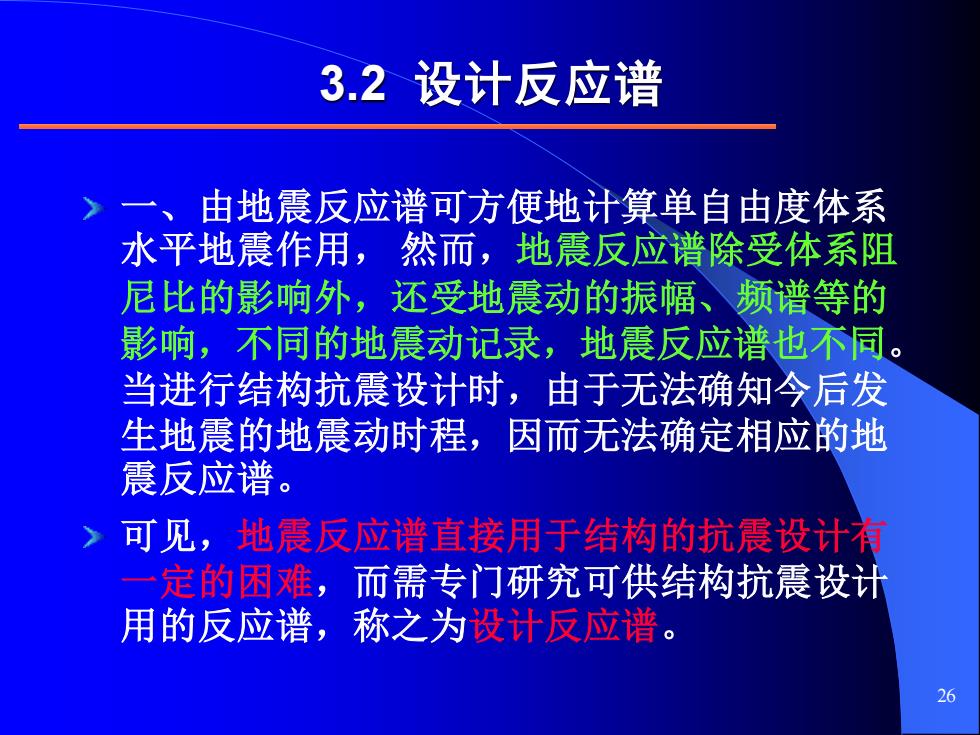

3.2设计反应谱 一、 由地震反应谱可方便地计算单自由度体系 水平地震作用，然而，地震反应谱除受体系阻 尼比的影响外，还受地震动的振幅、频谱等的 影响，不同的地震动记录，地震反应谱也不同。 当进行结构抗震设计时，由于无法确知今后发 生地震的地震动时程，因而无法确定相应的地 震反应谱。 可见，地震反应谱直接用于结构的抗震设计有 定的困难，而需专门研究可供结构抗震设计 用的反应谱，称之为设计反应谱。 26
26 3.2 设计反应谱 一、由地震反应谱可方便地计算单自由度体系 水平地震作用， 然而，地震反应谱除受体系阻 尼比的影响外，还受地震动的振幅、频谱等的 影响，不同的地震动记录，地震反应谱也不同。 当进行结构抗震设计时，由于无法确知今后发 生地震的地震动时程，因而无法确定相应的地 震反应谱。 可见，地震反应谱直接用于结构的抗震设计有 一定的困难，而需专门研究可供结构抗震设计 用的反应谱，称之为设计反应谱

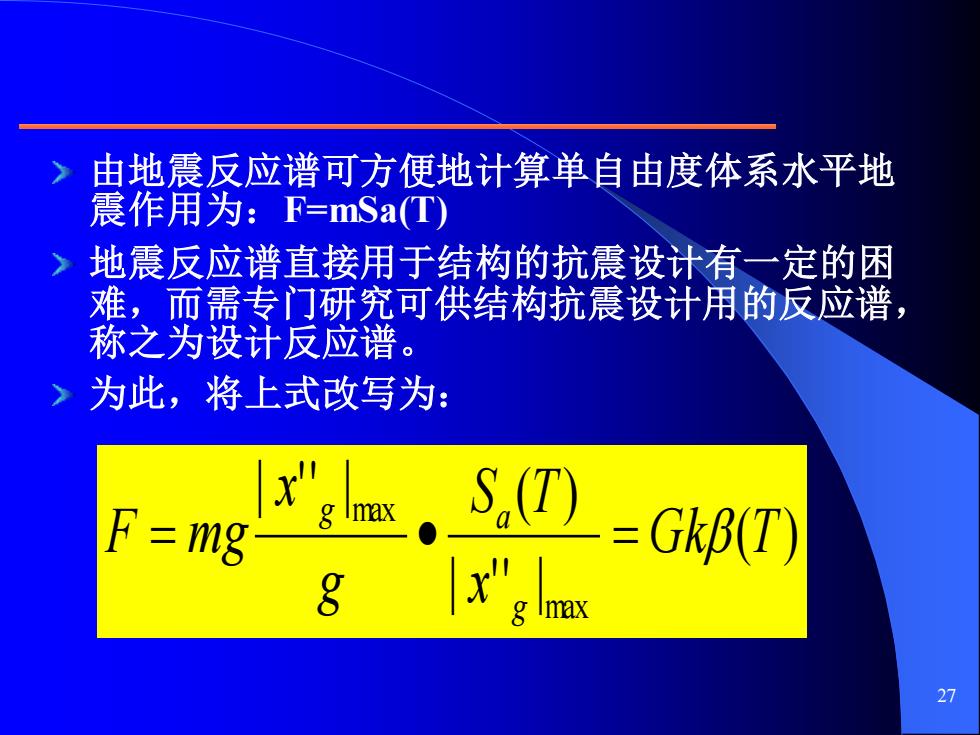

由地震反应谱可方便地计算单自由度体系水平地 震作用为：F=mSa(T) > 地震反应谱直接用于结构的抗震设计有一定的困 难，而需专门研究可供结构抗震设计用的反应谱， 称之为设计反应谱。 为此，将上式改写为： F=mg max S,(T) =Gk(T 27
27 由地震反应谱可方便地计算单自由度体系水平地 震作用为：F=mSa(T) 地震反应谱直接用于结构的抗震设计有一定的困 难，而需专门研究可供结构抗震设计用的反应谱， 称之为设计反应谱。 为此，将上式改写为： ( ) | '' | | '' | ( ) max max G k T x S T g x F m g g g a = • =

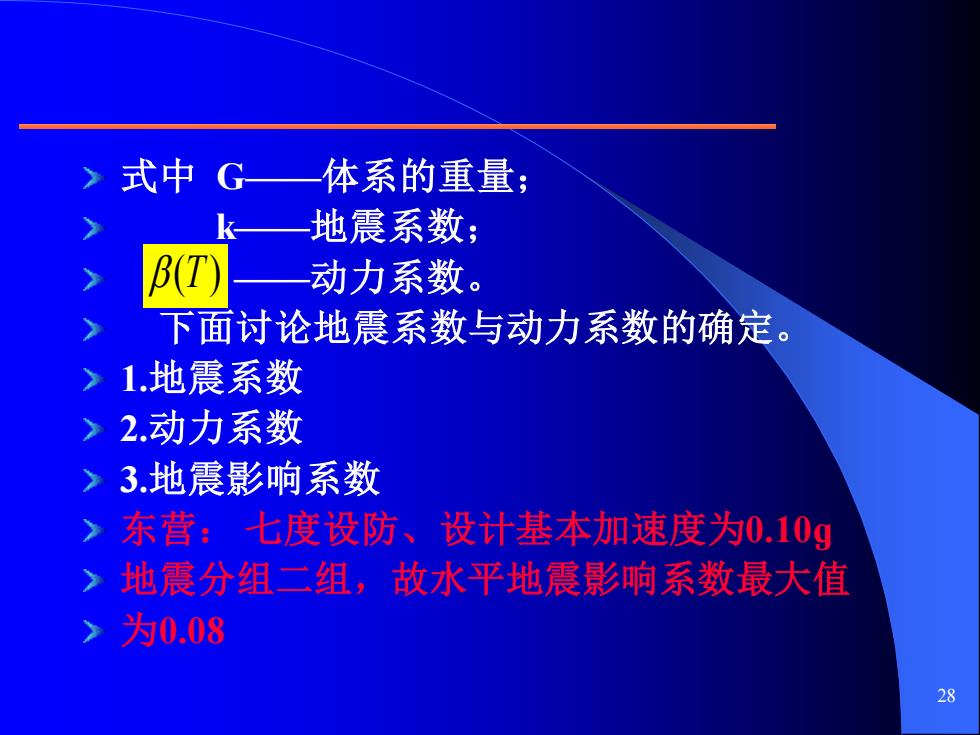

>式中G 体系的重量； 地震系数； B(T 动力系数。 下面讨论地震系数与动力系数的确定。 >1.地震系数 >2.动力系数 >3.地震影响系数 >东营：七度设防、 设计基本加速度为0.10g >地震分组二组，故水平地震影响系数最大值 >为0.08 28
28 式中 G——体系的重量； k——地震系数； ——动力系数。 下面讨论地震系数与动力系数的确定。 1.地震系数 2.动力系数 3.地震影响系数 东营： 七度设防、设计基本加速度为0.10ɡ 地震分组二组，故水平地震影响系数最大值 为0.08 (T)

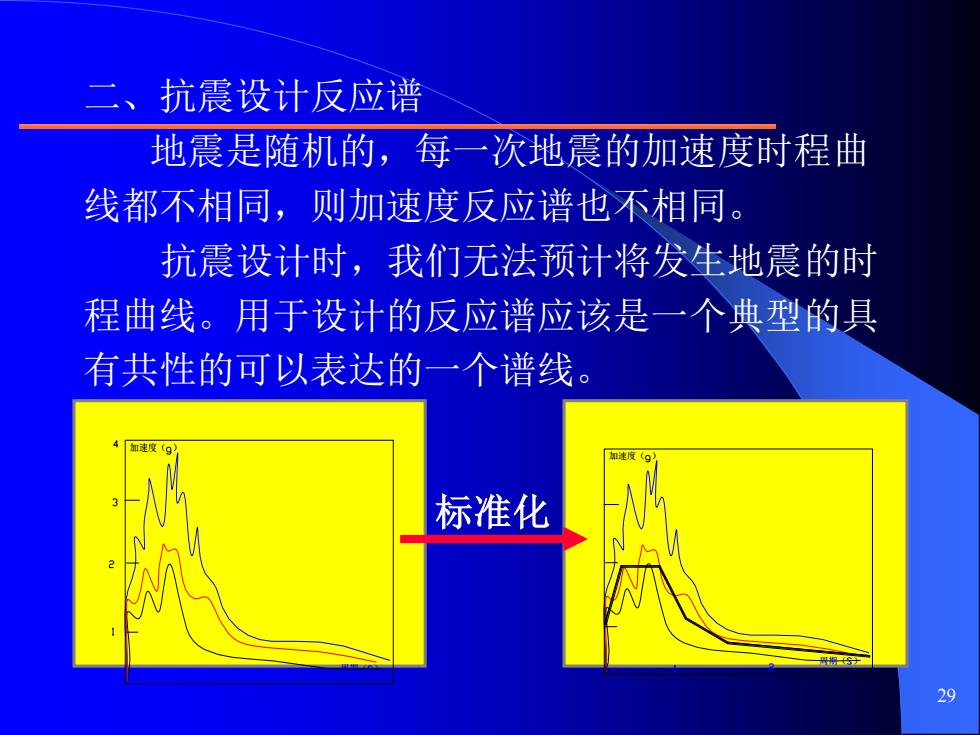

二、 抗震设计反应谱 地震是随机的，每一次地震的加速度时程曲 线都不相同，则加速度反应谱也不相同。 抗震设计时，我们无法预计将发生地震的时 程曲线。用于设计的反应谱应该是一个典型的具 有共性的可以表达的一个谱线。 标准化 29
29 二、抗震设计反应谱 地震是随机的，每一次地震的加速度时程曲 线都不相同，则加速度反应谱也不相同。 抗震设计时，我们无法预计将发生地震的时 程曲线。用于设计的反应谱应该是一个典型的具 有共性的可以表达的一个谱线。 周期（ ） 加速度（ ） 周期（ ） 加速度（ ） 标准化

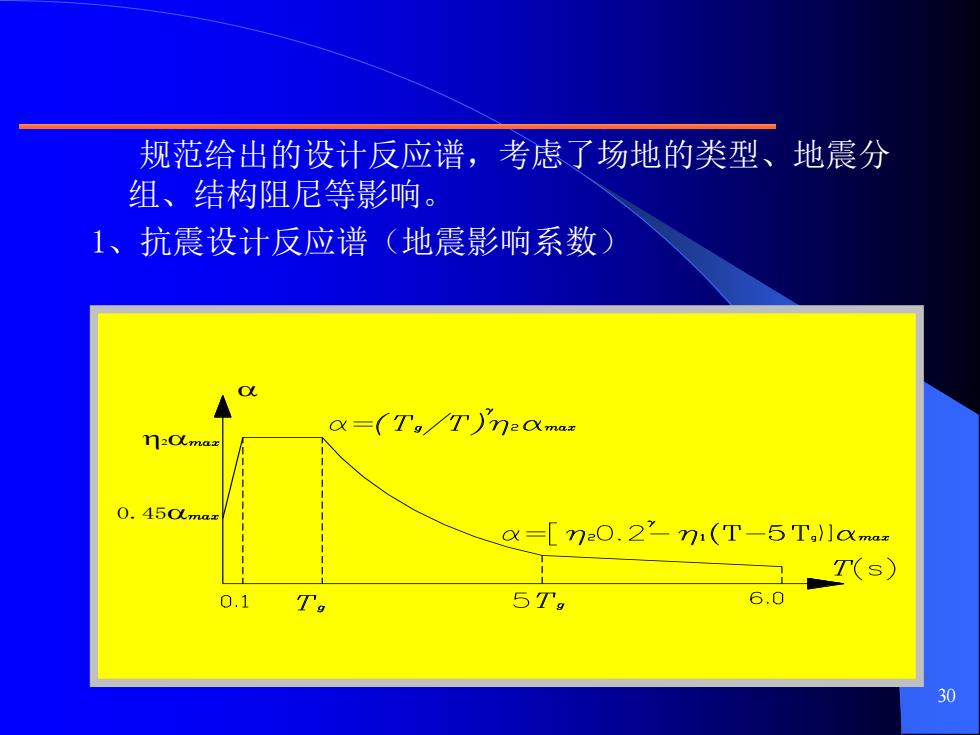

规范给出的设计反应谱，考虑了场地的类型、地震分 组、结构阻尼等影响。 1、抗震设计反应谱（地震影响系数） x=(T,√T)'ne&mas 0.450Lma =[70.2’71(T-5T,]xma= T(s)》 0.1 To 5T. 6.0 30
30 规范给出的设计反应谱，考虑了场地的类型、地震分 组、结构阻尼等影响。 1、抗震设计反应谱（地震影响系数） 0.45
