第四章，Chapter IV 多层物体屋影苏义兴计 The Design of Resisting I Earthquake for Multilayer Masonry
第四章 Chapter IV 多层砌体房屋抗震设计 The Design of Resisting Earthquake for Multilayer Masonry
§4-1概述summarize 多层切体房屋：由粘土砖、烧结多孔粘土砖、粉煤灰 中型实心彻块和混凝土中小型砌块砌体通过砂浆砌筑 而成的房屋。 彻体结构的抗震设计可分两大部分： 一.抗震承载力验算checking computations of carrying capacity for resisting seism: 对构件及结构整体进行承载力极限状态校核。 二.抗震结构措施structure measures of resisting seism: 以保证结构的合理布局和必要的连接和整体性。 §4-2震害及其分析 analysis seismic disaster 在强烈地震作用下，多层砌体房屋的破坏主要是墙 身和连接处，楼盖和层盖结构本身的破坏较少。 1.墙体破坏一墙身斜裂缝或交叉裂缝； 2.墙体转角处的破坏一双面开裂或倒塌
砌体结构的抗震设计可分两大部分： 一.抗震承载力验算checking computations of carrying capacity for resisting seism： 对构件及结构整体进行承载力极限状态校核。 二.抗震结构措施structure measures of resisting seism： 以保证结构的合理布局和必要的连接和整体性。 多层砌体房屋：由粘土砖、烧结多孔粘土砖、粉煤灰 中型实心砌块和混凝土中小型砌块砌体通过砂浆砌筑 而成的房屋。 §4-1 概述summarize analysis & seismic disaster 在强烈地震作用下，多层砌体房屋的破坏主要是墙 身和连接处，楼盖和层盖结构本身的破坏较少。 1.墙体破坏—墙身斜裂缝或交叉裂缝； 2.墙体转角处的破坏—双面开裂或倒塌. §4-2 震害及其分析
3.楼梯间墙体的破坏一高处或在房屋尽端； 4.内外墙连接的破坏—没有同时砌； 5.楼盖预制板的破坏一预制楼板支承长度不足或连结不牢 拨出，并使墙体倒塌； 6.突出层面的屋顶间，如墙、烟囱破坏一鞭端效应， 7.房屋倒塌一墙体强度差、刚度差、 连接不好 §4-3抗震设计的一般规定 the common provisions of seismic design: 平立面布置要规则：房屋平面最好为矩形。 二、 房屋高度、层数、层高要限制 1.一般情况下，层数和总高度不应超过下表 烈 度 房屋类别 最小 6 8 9 (mm) 高度 层数 高度 层数 高度 层数 高度层数 普通粘土砖 240 24 8 21 78 18 6 12 Y 多孔粘土砖 240 21 7 21 7 18 6 12 4 190 21 1 18 6 15 5 混凝土小沏块 190 21 > 21 > 8 6
3.楼梯间墙体的破坏—高处或在房屋尽端； 4.内外墙连接的破坏—没有同时砌; 5.楼盖预制板的破坏—预制楼板支承长度不足或连结不牢, 拨出，并使墙体倒塌; 6.突出层面的屋顶间，如墙、烟囱破坏—鞭端效应， 7.房屋倒塌—墙体强度差、刚度差、连接不好 the common provisions of seismic design： 一、平立面布置要规则:房屋平面最好为矩形。 二、房屋高度、层数、层高要限制 §4-3 抗震设计的一般规定 1.一般情况下，层数和总高度不应超过下表 混凝土小砌块 190 21 7 21 7 18 6 - - 190 21 7 18 6 15 5 - - 240 21 7 21 7 18 6 12 4 普通粘土砖 240 24 8 21 78 18 6 12 4 高度 层数 高度 层数 高度 层数 高度 层数 6 7 8 9 烈 度 最小 (mm) 房屋类别 多孔粘土砖
2.对医院、教学楼等及横墙较少的多层砌体房屋，总 高度应比前表的规定降低3m,层数相应减少一层；各层横 墙很少的多层砌体房屋，还应根据具体情况再适当降低总 高度和减少层数。 3.横墙较少的多层物体住宅楼，当按规定采取加强措 施并满足抗震承载力要求时，其高度和层数可按上表采用 4.砖和砌快承重房屋的层高不应超过3.6m。 三、房屋高宽比的限制the limitations about building height to width for multilayer masonry: 房屋高宽比：房屋总高度与总宽度的最大比值。 抗震规范对多层彻体房屋不要求作整体弯曲的承载 力验算。为了使多层砌体房屋有足够的稳定性和整体抗 弯能力，房屋的高宽比应满足下表： 房屋高宽比的限值表 烈度 6 7 8 9 最大高宽比 2.5 2.5 2.0 1.5
2.对医院、教学楼等及横墙较少的多层砌体房屋，总 高度应比前表的规定降低3m,层数相应减少一层；各层横 墙很少的多层砌体房屋，还应根据具体情况再适当降低总 高度和减少层数。 3.横墙较少的多层砌体住宅楼，当按规定采取加强措 施并满足抗震承载力要求时，其高度和层数可按上表采用 4.砖和砌快承重房屋的层高不应超过3.6m。 三、房屋高宽比的限制the limitations about building height to width for multilayer masonry: 房屋高宽比：房屋总高度与总宽度的最大比值。 抗震规范对多层砌体房屋不要求作整体弯曲的承载 力验算。为了使多层砌体房屋有足够的稳定性和整体抗 弯能力，房屋的高宽比应满足下表： 房屋高宽比的限值表 烈度 6 7 8 9 最大高宽比 2.5 2.5 2.0 1.5

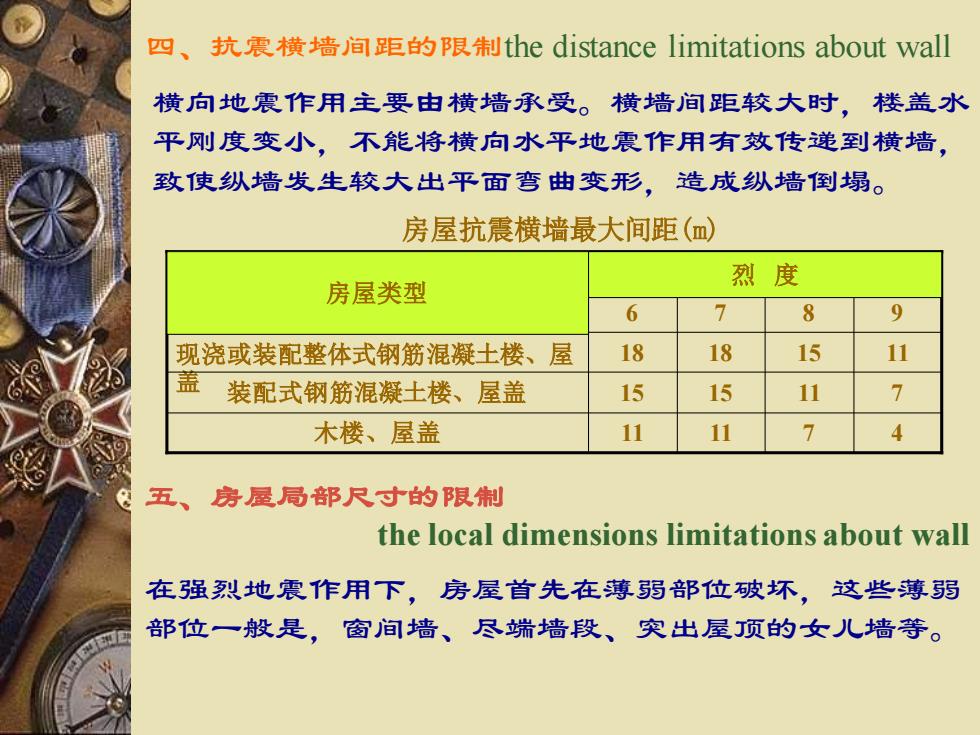

四、抗震横墙间距的限制the distance limitations about wall 横向地震作用主要由横墙承受。横墙间距较大时，楼盖水 平刚度变小，不能将横向水平地震作用有效传递到横墙， 致使纵墙发生较大出平面弯曲变形，造成纵墙倒塌。 房屋抗震横墙最大间距(m) 房屋类型 烈度 6 7 8 9 浇或装配整体式钢筋混凝土楼、屋 18 18 15 11 盖 装配式钢筋混凝土楼、屋盖 15 15 11 7 木楼、屋盖 11 11 7 4 五、房屋局部尺寸的限制 the local dimensions limitations about wall 在强烈地震作用下，房屋首先在薄弱部位破坏，这些薄弱 部位一般是，窗间墙、尽端墙段、突出屋顶的女儿墙等
四、抗震横墙间距的限制the distance limitations about wall 横向地震作用主要由横墙承受。横墙间距较大时，楼盖水 平刚度变小，不能将横向水平地震作用有效传递到横墙， 致使纵墙发生较大出平面弯曲变形，造成纵墙倒塌。 木楼、屋盖 11 11 7 4 装配式钢筋混凝土楼、屋盖 15 15 11 7 现浇或装配整体式钢筋混凝土楼、屋 18 18 15 11 盖 6 7 8 9 烈 度 房屋类型 房屋抗震横墙最大间距(m) 五、房屋局部尺寸的限制 the local dimensions limitations about wall 在强烈地震作用下，房屋首先在薄弱部位破坏，这些薄弱 部位一般是，窗间墙、尽端墙段、突出屋顶的女儿墙等
