第五 钢筋土框架结构房晨扰爱设计
第五章 钢筋混凝土框架结构房屋抗震设计
§5-1 概述summarize 由梁、柱组成的框架结构房屋具有较好的抗震性能， 多用于10层以下的建筑，超过10层，宜采用框架-抗震 墙结构。抗震墙主要承受地震作用的水平剪力，框架 主要承受重力荷载。 框架结构和框架抗震墙结构比砌体结构承载力高， 延性和整体性好，抗震性能好。 §5-2震害及其分析analysis&seismic disaster 1.平面不对称，刚度不均匀产生的震害。 2.竖向刚度突变产生的震害。 3.防震缝处理不当产生的震害。 4. 框架柱的破坏。 1)柱中主筋不足： 2)柱中箍筋配置不当； 3)由于轴压比过大，跨比过小而导致柱子延性较差， 变形能力不足而破坏。 ◆5.框架梁的破坏
§5-1 概述summarize 由梁、柱组成的框架结构房屋具有较好的抗震性能， 多用于10层以下的建筑，超过10层，宜采用框架-抗震 墙结构。抗震墙主要承受地震作用的水平剪力，框架 主要承受重力荷载 。 框架结构和框架抗震墙结构比砌体结构承载力高， 延性和整体性好，抗震性能好。 §5-2 震害及其分析analysis & seismic disaster 1. 平面不对称，刚度不均匀产生的震害。 2. 竖向刚度突变产生的震害。 3. 防震缝处理不当产生的震害。 4. 框架柱的破坏。 1）柱中主筋不足： 2）柱中箍筋配置不当； 3）由于轴压比过大，跨比过小而导致柱子延性较差， 变形能力不足而破坏。 5. 框架梁的破坏
1)当配筋不足，间距过大，弯起筋少无法承担地震引起 附加剪力而出现靠近梁端的斜裂缝或砼剪压破坏。 2)当未考虑地震作用在梁端产生的正弯矩，使抗剪强度 不足而产生正截面破坏。 3)主筋锚固长度不足在反复荷载作用下被拔出。 6.框架梁、柱节点的破坏 1)梁柱节点核心抗剪强度不足引起剪切破坏。 2)节点区剪压比较大时，被剪压破碎而破坏。 3)节点箍筋过稀而产生脆性破坏或钢筋太密而影响砼浇 筑质量引起剪切破坏。 7.填充墙的震害在地震水平力作用下，框架水平位移较 大，填充墙支撑可减少整个结构的位移，但砌体极限变形 小，很早产生斜裂缝，甚至倒塌。 8. 其它震害 1)建筑在软弱地基上的高柔建筑物，当自振周期与卓越 周期相近时，即使烈度不高，结构破坏程度也较严重。 2)手 建筑在较弱土，可液化土层上的框架结构，因不均匀 沉陷而使上部结构倾斜倒塌
1）当配筋不足，间距过大，弯起筋少无法承担地震引起 附加剪力而出现靠近梁端的斜裂缝或砼剪压破坏。 2）当未考虑地震作用在梁端产生的正弯矩，使抗剪强度 不足而产生正截面破坏。 3）主筋锚固长度不足在反复荷载作用下被拔出。 6. 框架梁、柱节点的破坏 1）梁柱节点核心抗剪强度不足引起剪切破坏。 2）节点区剪压比较大时，被剪压破碎而破坏。 3）节点箍筋过稀而产生脆性破坏或钢筋太密而影响砼浇 筑质量引起剪切破坏。 7. 填充墙的震害在地震水平力作用下，框架水平位移较 大，填充墙支撑可减少整个结构的位移，但砌体极限变形 小，很早产生斜裂缝，甚至倒塌。 8. 其它震害 1）建筑在软弱地基上的高柔建筑物，当自振周期与卓越 周期相近时，即使烈度不高，结构破坏程度也较严重。 2）建筑在较弱土，可液化土层上的框架结构，因不均匀 沉陷而使上部结构倾斜倒塌
§5.3抗震设计的一般规定 the common provisions of seismic design: 一、房屋的适用最大高度 the limitations about building height 《抗震规范》规定：乙、丙和丁类建筑的框架结构和 框架一抗震墙结构适用的最大高度应不超过下表的规定。 甲类建筑适用的最大高度应专门研究。 现浇钢筋混疑土房屋适用的最大高度() 结构类型 烈 度 6 7 8 9 框架结构 60 55 45 25 框架抗震墙结构 130 120 100 50
§5.3 抗震设计的一般规定 一、房屋的适用最大高度 《抗震规范》规定：乙、丙和丁类建筑的框架结构和 框架-抗震墙结构适用的最大高度应不超过下表的规定。 甲类建筑适用的最大高度应专门研究。 框架-抗震墙结构 130 120 100 50 框架结构 60 55 45 25 6 7 8 9 结构类型 烈 度 现浇钢筋混凝土房屋适用的最大高度（m) the common provisions of seismic design： the limitations about building height

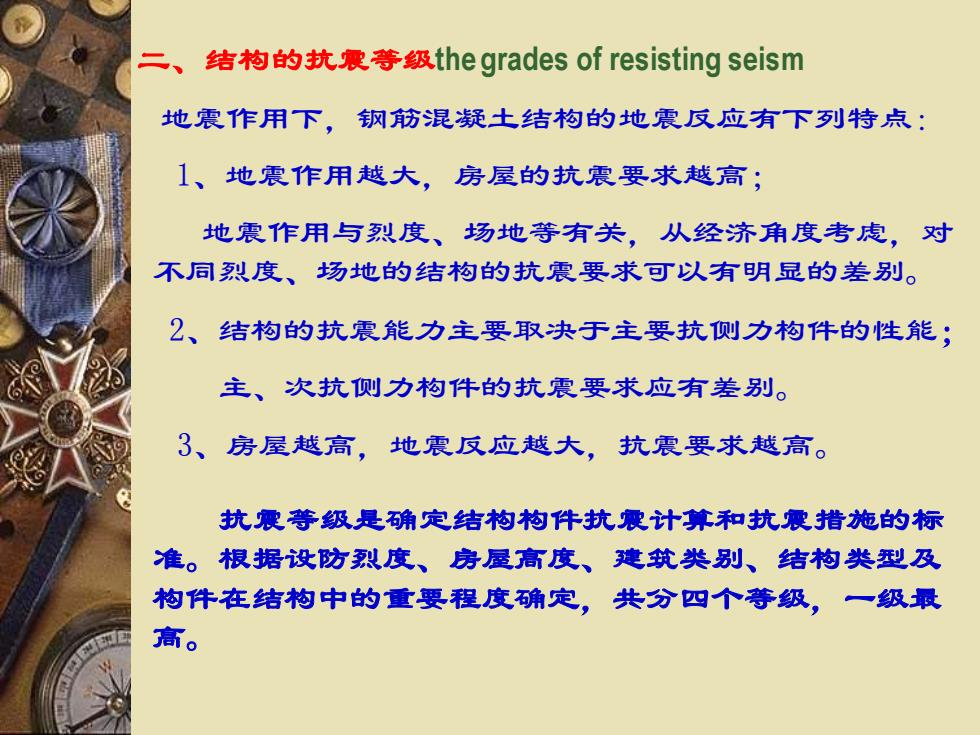

二、结构的扰震等级the grades of resisting seism 地震作用下，钢筋混凝土结构的地震反应有下列特点： 1、地震作用越大，房屋的抗震要求越高； 地震作用与烈度、场地等有关，从经济角度考虑， 对 不同烈度、场地的结构的抗震要求可以有明显的差别。 2、结构的抗震能力主要取决于主要抗侧力构件的性能； 主、次抗侧力构件的抗震要求应有差别。 3、房屋越高，地震反应越大，抗震要求越高。 抗震等级是确定结构构件扰震计算和抗震措施的标 准。根据设防烈度、房屋高度、建致类别、结构类型及 构件在结构中的重要程度确定，共分四个等级，一级最 高
二、结构的抗震等级the grades of resisting seism 地震作用下，钢筋混凝土结构的地震反应有下列特点： 1、地震作用越大，房屋的抗震要求越高； 2、结构的抗震能力主要取决于主要抗侧力构件的性能； 3、房屋越高，地震反应越大，抗震要求越高。 地震作用与烈度、场地等有关，从经济角度考虑，对 不同烈度、场地的结构的抗震要求可以有明显的差别。 主、次抗侧力构件的抗震要求应有差别。 抗震等级是确定结构构件抗震计算和抗震措施的标 准。根据设防烈度、房屋高度、建筑类别、结构类型及 构件在结构中的重要程度确定，共分四个等级，一级最 高
