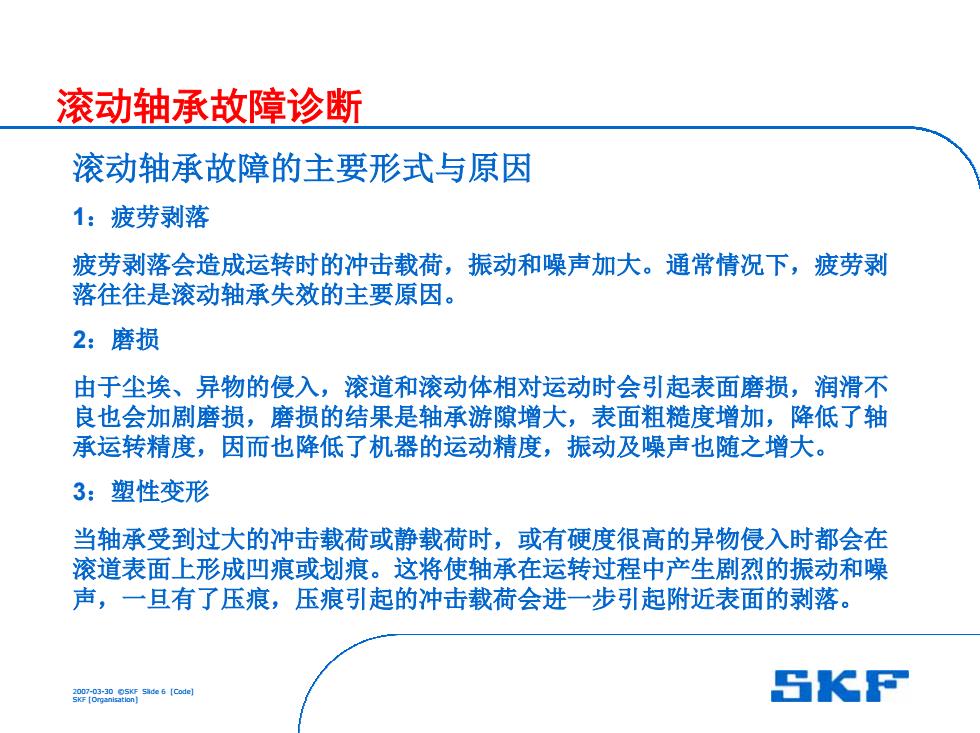

滚动轴承故障诊断滚动轴承故障的主要形式与原因1：疲劳剥落疲劳剥落会造成运转时的冲击载荷，振动和噪声加大。通常情况下，疲劳剥落往往是滚动轴承失效的主要原因。2：磨损由于尘埃、异物的侵入，滚道和滚动体相对运动时会引起表面磨损，润滑不良也会加剧磨损，磨损的结果是轴承游隙增大，表面粗糙度增加，降低了轴承运转精度，因而也降低了机器的运动精度，振动及噪声也随之增大。3：塑性变形当轴承受到过大的冲击载荷或静载荷时，或有硬度很高的异物侵入时都会在滚道表面上形成凹痕或划痕。这将使轴承在运转过程中产生剧烈的振动和噪声，一日有了压痕，压痕引起的冲击载荷会进一步引起附近表面的剥落。SKFF Slide 6 [Code]5070:3 95
2007-03-30 ©SKF Slide 6 [Code] SKF [Organisation] 滚动轴承故障诊断 滚动轴承故障的主要形式与原因 1：疲劳剥落 疲劳剥落会造成运转时的冲击载荷，振动和噪声加大。通常情况下，疲劳剥 落往往是滚动轴承失效的主要原因。 2：磨损 由于尘埃、异物的侵入，滚道和滚动体相对运动时会引起表面磨损，润滑不 良也会加剧磨损，磨损的结果是轴承游隙增大，表面粗糙度增加，降低了轴 承运转精度，因而也降低了机器的运动精度，振动及噪声也随之增大。 3：塑性变形 当轴承受到过大的冲击载荷或静载荷时，或有硬度很高的异物侵入时都会在 滚道表面上形成凹痕或划痕。这将使轴承在运转过程中产生剧烈的振动和噪 声，一旦有了压痕，压痕引起的冲击载荷会进一步引起附近表面的剥落
滚动轴承故障诊断4：锈蚀锈蚀是滚动轴承最严重的问题之一，水分或酸、碱性物质直接侵入会引起轴承锈蚀轴承停止工作时，轴承温度下降达到露点，空气中的水分凝结成水滴附在轴承表面上会引起锈蚀5：电蚀当轴承内部有电流通过时，电流有可能通过滚道和滚动体上的接触点处，很薄的油膜起电火花而产生电蚀，在表面上形成搓板状的凹凸不平。6：断裂过高的载荷会引起轴承零件断裂。7：胶合所谓胶合是指一个零件表面上的金属粘附到另一个部件表面上的现象。在润滑不良、速重载情况下工作时，由于摩擦发热、轴承零件可能在极短的时间内达到很高的温度导致表面烧伤及胶合。SKF20 78: 0 ce
2007-03-30 ©SKF Slide 7 [Code] SKF [Organisation] 滚动轴承故障诊断 4：锈蚀 锈蚀是滚动轴承最严重的问题之一，水分或酸、碱性物质直接侵入会引起轴承锈蚀。 轴承停止工作时，轴承温度下降达到露点，空气中的水分凝结成水滴附在轴承表面上 会引起锈蚀 5：电蚀 当轴承内部有电流通过时，电流有可能通过滚道和滚动体上的接触点处，很薄的油膜 起电火花而产生电蚀，在表面上形成搓板状的凹凸不平。 6：断裂 过高的载荷会引起轴承零件断裂。 7：胶合 所谓胶合是指一个零件表面上的金属粘附到另一个部件表面上的现象。在润滑不良、 速重载情况下工作时，由于摩擦发热、轴承零件可能在极短的时间内达到很高的温度， 导致表面烧伤及胶合

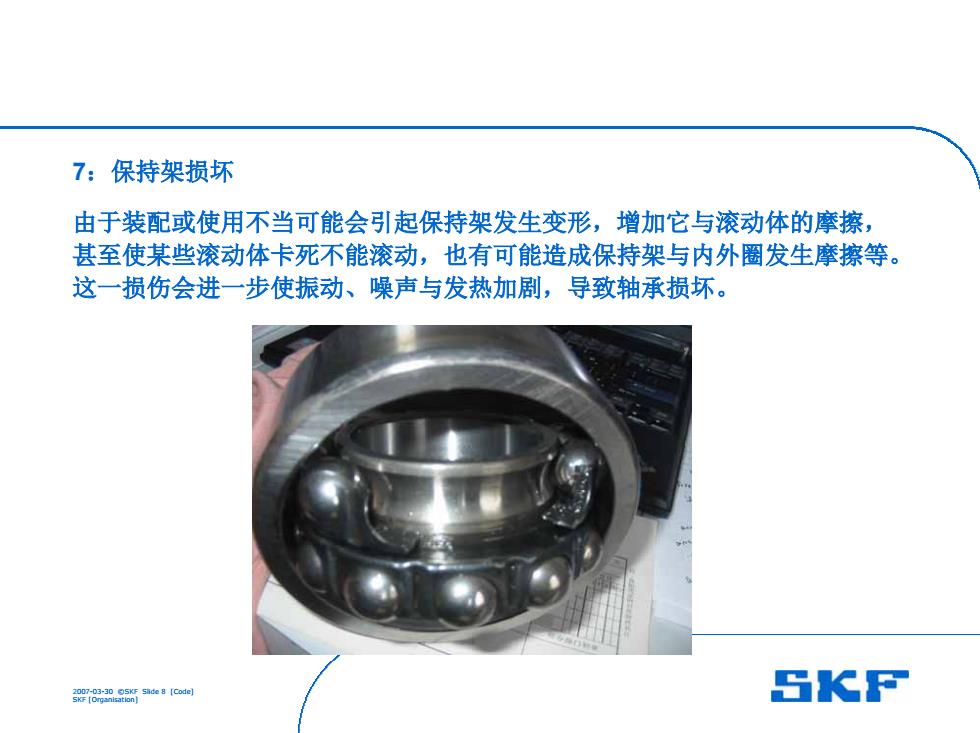

7：保持架损坏由于装配或使用不当可能会引起保持架发生变形，增加它与滚动体的摩擦甚至使某些滚动体卡死不能滚动，也有可能造成保持架与内外圈发生摩擦等。这一损伤会进一步使振动、噪声与发热加剧，导致轴承损坏。SKFFSlide 8 [Code]307.8:30.95ation
2007-03-30 ©SKF Slide 8 [Code] SKF [Organisation] 7：保持架损坏 由于装配或使用不当可能会引起保持架发生变形，增加它与滚动体的摩擦， 甚至使某些滚动体卡死不能滚动，也有可能造成保持架与内外圈发生摩擦等。 这一损伤会进一步使振动、噪声与发热加剧，导致轴承损坏

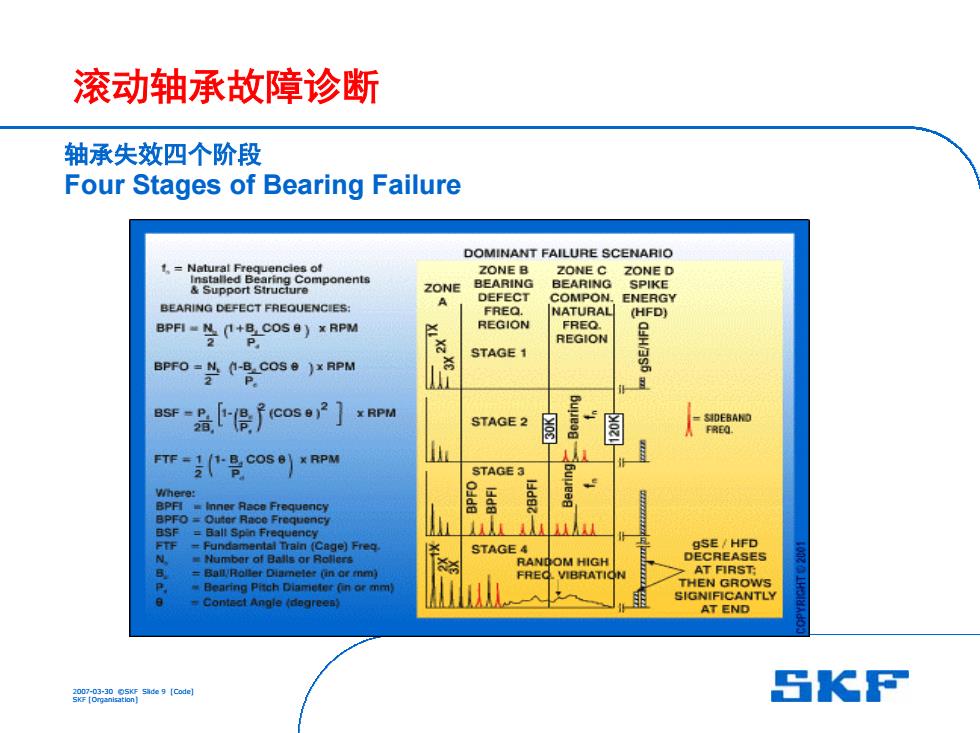

滚动轴承故障诊断轴承失效四个阶段FourStagesofBearingFailureDOMINANTFAILURESCENARIO1, =Natural Frequencies ofZONEBZONECZONEDinstalled BearingComponentsBEARINGBEARINGSPIKEZONE&SupportStruciureDEFECTCOMNPONENERGYABEARINGDEFECTFREQUENCIESFREQ.NATURAL(HFD)REGIONFREQ.SBPFIattN(+BCOSe）XRPMREGION2P.STAGE1茶BPFO-B.COSeXRPMN.2P.Buog(COSe）XRPMBSF-P-SIDEBANDSTAGE2OSO20FREOXRPM1-B,COS81TFreenSTAGE3大0Whera:BPFIwInner Rece FrequencyBPFO=OuterRaooFrequencyBSFBall Spin Frequency9SEHFD=Fundamentai Train (Cage)FreqSTAGE4DECREASESsNumbar af Bals on RolereNRANDOMHIGHATFIRST:=Ball/RollerDiamele:(inarmm)FREQVIBRATIQNTHEN GROWSBearingPitchDiamefer (inor.mm)服SIGNIFICANTLYContectAngie(degreen)ATENDSKF2007-03-30 @SKF Slide9 [Code]SKF [Organisation]
2007-03-30 ©SKF Slide 9 [Code] SKF [Organisation] 滚动轴承故障诊断 轴承失效四个阶段 Four Stages of Bearing Failure
