(b)不能输入超过VOLTS/DIV表示值的8倍电压。 (©)先分别显示各自通道的波形，并用垂直位？调整旋钮把波形调全 管面中央，然后再进行ADD操作，尽量个要调节垂直位移 (2)信号的连接⑧，③，⑦ 探头有1：1及10：1的切换。在1：1时，带宽下降（约5MHZ),灵敏度和输入阻抗 如面板所示。在10：1时，信号衰减到1/10，输入阻抗为10M2,若输入用AC耦合方式， 低频特性约扩大至0.4Hz(-3dB 婴得到最好的高斑特性，应使用同轴电缆把信号接全面板的NPUT插座上，因为输入 插座与同轴电缆的特性阴抗相匹配。 对低频信号的观测，也可以用一般的线连接信号，但因为容易受其它的干扰，所以请使 用屏蔽线。 (3)输入耦合开关AC-GND-DC①，G 通常使用DC。AC阻止信号的直流成分。-3dB的通频带下限为4HZ。在GND位置 上切断加在各通道输入端子上的信号，垂直放大器的输入端被接地（信号不被接地）。这被 用于确认扫铅线的基准位置， (4)偏转灵敏度VOLTS/DIV⑨，⑩ 偏转灵敏度山探头的衰减比，VOLTS/DIV的档值及VARIABLE旋钮的位置，×SMAG 的状念来决定。 被校准的值只能在VARIABLE旋钮背CAL位置时得到。VARIABLE旋钮能够使校正 了的相邻两档间时VOLTS/DIV的值连续变化，在5V/dV档时，能得到钓12.5V/div的 非校准值。 (5)垂直扩展⑤ 若拉出PULX5MAG旋钮(CH1:画，CH2:⑤)，能使管面上显示的输入信号在垂 直方向上扩大5倍的倍率。在拉出PULLX5MAG旋红的状态下的最高灵敏度是ImV/div ●触发功能的操作 (1)触发信号源开关四 (a)NT…选择从垂直通道来的输入信号作为扫描的内触发信号。使用内触发信号 源开关③来选择从哪个通道选取触发信号。内部触发信号源开关⑧的 作用如下。 CH1:只取CH1信号作为触发信号 CH2:只取CH2信号作为触发信号。 VET:取和管面显示波形相似的信号作为触发信号 下表列出这个开关和垂直方式开关的组合
CHI CH2 CHOP ALT ADD CHI CH? 0 VERT 0 0注)0 T-MODE表示内腳触发信号源开关③，V一MODE表示垂直方式开关① 0:能使用。（注）：不能用于与时间相关的测量 (b)LE…在这个位骨上，主电源电路的信号被接到触发电路。被观测的信号要与 电源频率相关。 ()EXT…在这个位置上，接在EXTTRIG INPUT插座上的信号被接到做发电路。 (dEXT÷10把接在EXTTRIG INPUT的信号衰减到约1/10。当外触发信号的幅度 过大时使用该档，容易选择合适的触发电平 (2)触发信号的耦合开关① (a)AC…用电容阻止触发信号中的直流成分，与此同时也衰减30HZ以下的信号. 几，乎所有的场合都使用这个AC位胃。在AC置上，对随机产生的信 号有时同步不稳定。此时可使用DC。 (b)AC一LF当对复杂波形以及对低频信号进行稳定同步时使用 (C)TV…用于电视信号的同步。 ()DC…这个位置对于在AC上完全被衰减的低频信号，以及对较慢的重复信号 同步有效。 (3)PULLSLOPE(一)开关③ 这个开关，是LEVEL旋钮附带的，作用是用触发信号的上升沿肩启动扫描还是用下降沿 启动扫指的选择。这个旋凯按入在“十”位置上，用信号上升沿触发扫描，拉出旋钮在“一 位置上，用信号下降沿触发扫描。 (4)LEVEL旋钮⑧ 此旋卸设定触发信号的基准电平。扫描电路在触发信号达到这一电平时开始扫描。将 LEVEL旋钮山中央位置向右旋，则显示的起始点向下方向移动：反之，将此旋钮山中央位 骨向左旋，则显示的起始点向负方向移动。向左旋这个旋钮置FX位置，此时，只要信号 的电半超过一定值，显示信号将被自动同步。 (S)HOLDOFF旋钮 调节此旋钮用于观测不是等间隔脉冲序列中的一部分波形等。 HOLDOFF旋钮向左旋，释抑时间变长。因为释抑时间长辉线变暗，所以通常这个旋钮 右旋到头置NORM位置
输入脉冲序列】 观测管面 释抑时间 稀抑时一 图1一5释抑功能说明图 ·水平部分的操作 (1)水平方式⑩，①，① (a)SINGLE…只进行一次扫描时使用。以便观测单次信号或者随机产生的信号。在 单次扫描时，为了确认一有信号就能显示，应先将扫描方式置AUT0 或NORM上，象普通的触发燥作一样，确认能 示信号之后，再按入 SINGLE键，此时READY灯点亮，等待信号的到来。信号一到来 就只扫播一次，直到下一次再按一次SINGLE按钮之前，既使加入信 号也不扫描。按下SINGLE键只能扫描一次，SINGLE按键兼有单次 扫铅预智和单次扫铅复位功能 (b)NORM触发扫描时使用。在有触发信号时，NORM和AUTO的功能量然相同， 但NORM状 如果没有触发信号，扫描停止，管面上无扫描线 此功能是触发信号频率在50HZ以下时想得到稳定的触发以及在没有 触发信号时想消去辉线时使用。 (心)AUTO·自动扫描时使用。它对大部分信号观测都很方便。没有触发信号时， 扫描电路因处于自激扫描状念使管面上出现辉线，所以确认辉线的 位很方便。有触发信号时正确地调节LEVEL 旋钮就能得到稳定的 波形。扫描被触发之后，TRIG'D灯点亮，触发信号的壤率小于50HZ 或者没有触发信号时，扫描处于自激扫描状态。 (2)扫描时间的设定(12) 被坊正了的扫措速率hTME/DV旋钉来洗择 布扫墙上为了使相邻两档的扫描速率连续可变 ,使用了VARIABLE旋钮。把这个旋辄 右旋到头，扫描速率为校准值。其它位胥为非校币状态。进行时间测定时，左右两端各除县 1div,在中间8div进行测定才能得到准确值。 (3)扫描的扩展PULL×1OMAG① 山扫播扩展能够使扫播速率扩大10倍。将要扩展观测的部分置管面中央，拉出PUL ×10MAG旋钮，管面中央部1div的波形在横方向扩大10倍 (4)TV视频信号的观测 触发信号的耦合开关①选为TV
对于一般的同步负（图象正）极性的TV视频信号，把触发的LEVEL旋钮⑧拉出来以 选样负斜率触发， 当观测正极性同步的TV视频信号时，按下LEVEL旋钮⑧以选择正斜率触发。 这个斜率的选样若不下确就不能得到稳定的波形，所以请I分注意。进行触发电平调整 使之进行稳定的波形显示，也可使用℉X功能来自动同步。 用TV视频信号中的场同步信号还是行同步信号作为触发信号，按照面板上的表示山 TIME/DIV旋钮 从0.1sdv以左的位咒（慢扫描）扫播被场同步信号触发， 从50us/div以右的位（快扫描）扫描被行同步信号触发。 正确测定时间的范围 图1一6而刻皮 (5)X-Y动作 把TIME/DIV旋钮X一Y位置时，本仪器作为X一Y示波器进行工作 X轴信号加在CH1的NPUT插座上。位臀调整用水平位？湖整旋钮①进行。 Y轴信号加在CH2的NPUT插座上。位置调整用CH2垂直位置调整旋钮①进行. X轴和Y轴的灵敏度山CH1和CH2的VOLTS/DIV校正值指示出来，能在DC 1MHZ的范国内使用。 2.DT9101/DT3900型数字力用表 DT9101DT3900是一种手持袖珍大屏幕液品显示数字方用表，可以用来测量直流电 压/电流、交流电压/屯流、电阻、二极管正向压降、品体管hE参数等。 主要技术性能 显示 二位半数宁显示，含小数点，自动校零，自动极性选样，超量程显示等。 量程范围 直流巾压DC200mV1000Vh挡 交流电压AC200mV一750V五档 直流电流DC20uA~20A 六格 交流电流AC20uA~20A 六相 电阻9 0~20M2 六档

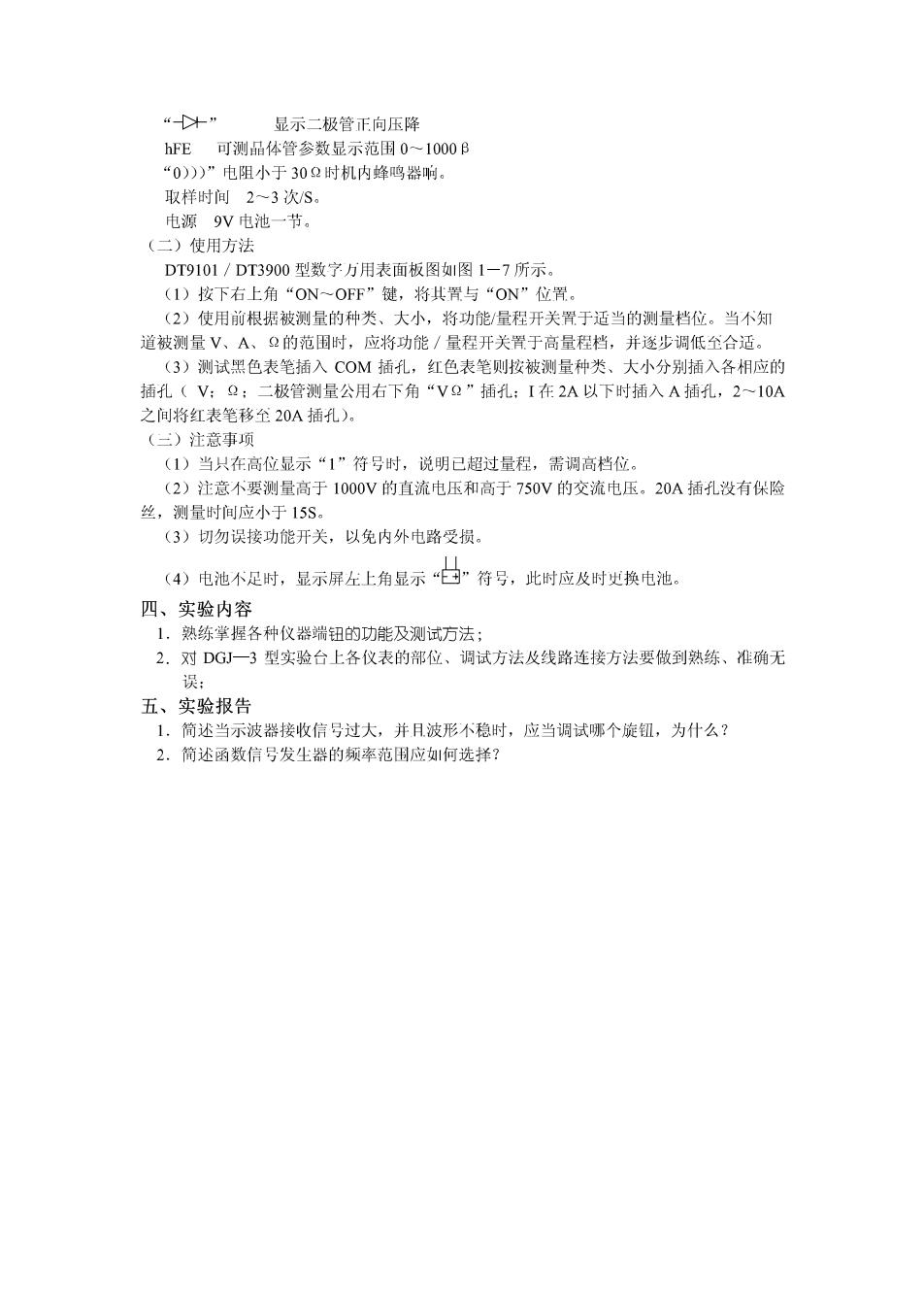

“汁” 显示二极管正向压降 h证E可测品体管参数显示范用0一1000B “0)”电阻小于30Q时机内蜂鸭器 取样时间2~3次S。 电源9V电池一节。 (二)使用方法 DT9101/DT3900型数字h用表面板图图1一7所示， (1)按下右上角“ON一 OFF”键，将其置与“ON”位置。 (2)使用前根据被测量的种类、大小，将功能/量程开关于适当的测量档位。当不知 道被测量V、A、Q的范围时，应将功能/量程开关霄于高量程档，并遂步调低至合适。 (3)测试黑色表笔插入COM插孔，红色表笔则按被测量种类、大小分别插入各相应的 插孔(V:Q：二报管测量公用右下角“VQ”插孔：【在2A以下时插入A插孔，210A 之间将红表笔移全20A插孔) 注意事 (1)当只在高位显示“1”符号时，说明已超过量程，需调高档位。 (2)注意个要测量高于1000V的直流电压和高于750V的交流电压。20A插孔没有保险 丝，测量时间应小于15S。 (3)切勿误接功能开关，以免内外电路受损。 （4)电池不足时，显示屏左上角显示“白”符号，此时应及时逆换电池。 四、实验内容 1.熟练掌捏各种仪器端钮的功能及测试方法； 2.对DG一3型实验台上各仪表的部位、调试方法及线路连接方法要做到熟练、准确无 五、实验报省 1.简述当示波器接收信号过大，并月波形不稳时，应当调试哪个旋钮，为什么？ 2.简述函数信号发生器的频率范用应如何选并？
