溶胶一凝胶法的工艺过程 99g0999 0000000 vent 00000。 0000000 6000000 Uniform Particles Sol Aeroge Gelation Evaporation Xerogel Film of Solvent 下ibers Xerogel Film:AR Glass Ceramics Heat Heat Sensor Seai山ng Glasses Catalyste Catalyst Supports Dielectric Fiber Optic Performs Dense Film Protective Controlled-Pore Glasses Dense Ceramic
溶胶－凝胶法的工艺过程

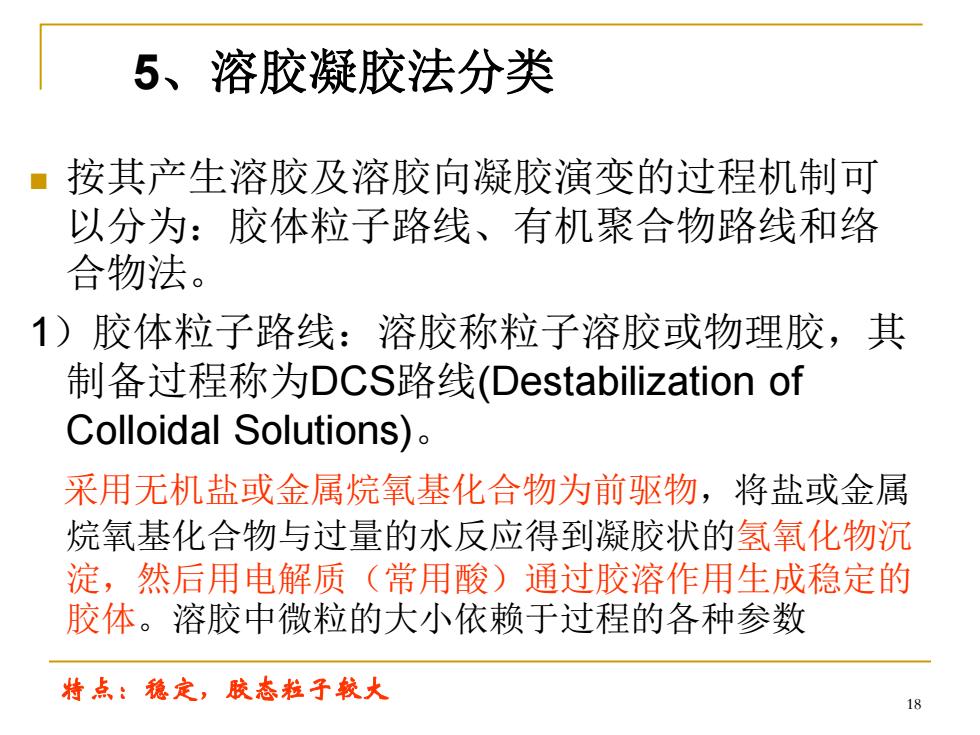

5、溶胶凝胶法分类 ·按其产生溶胶及溶胶向凝胶演变的过程机制可 以分为：胶体粒子路线、有机聚合物路线和络 合物法。 1)胶体粒子路线：溶胶称粒子溶胶或物理胶，其 制备过程称为DCS路线(Destabilization of Colloidal Solutions). 采用无机盐或金属烷氧基化合物为前驱物，将盐或金属 烷氧基化合物与过量的水反应得到凝胶状的氢氧化物沉 淀，然后用电解质（常用酸）通过胶溶作用生成稳定的 胶体。溶胶中微粒的大小依赖于过程的各种参数 特点：稳定，胶态粒子较大
18 按其产生溶胶及溶胶向凝胶演变的过程机制可 以分为：胶体粒子路线、有机聚合物路线和络 合物法。 1）胶体粒子路线：溶胶称粒子溶胶或物理胶，其 制备过程称为DCS路线(Destabilization of Colloidal Solutions)。 采用无机盐或金属烷氧基化合物为前驱物，将盐或金属 烷氧基化合物与过量的水反应得到凝胶状的氢氧化物沉 淀，然后用电解质（常用酸）通过胶溶作用生成稳定的 胶体。溶胶中微粒的大小依赖于过程的各种参数 5、溶胶凝胶法分类 特点：稳定，胶态粒子较大

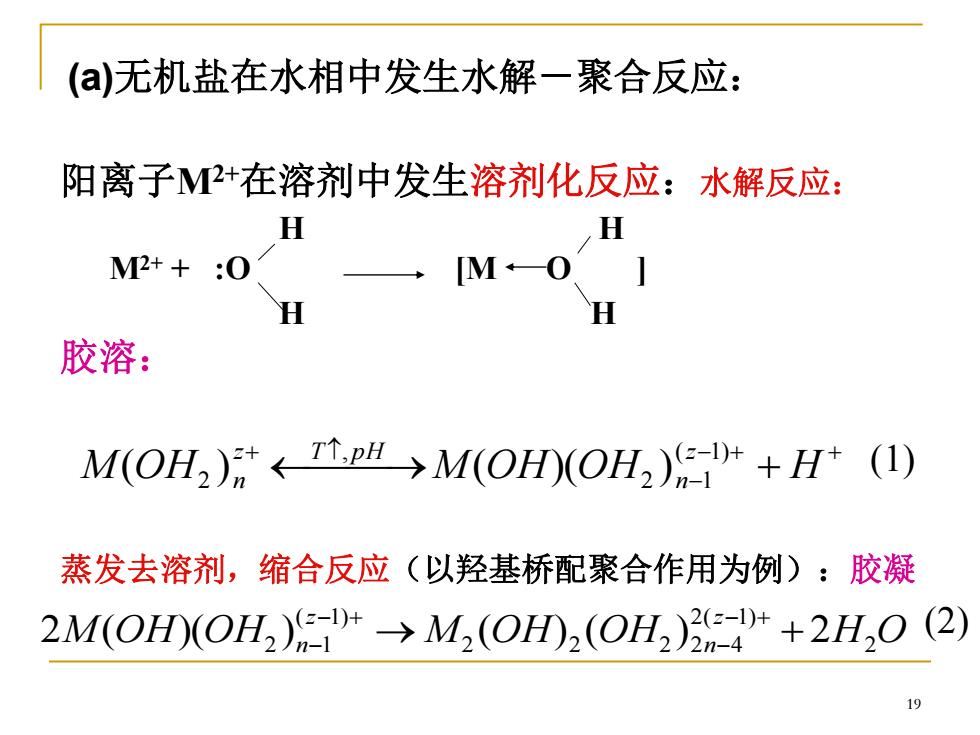

(a)无机盐在水相中发生水解一聚合反应： 阳离子M2+在溶剂中发生溶剂化反应：水解反应： H M2++:O M←O 胶溶： M(OH2)+←TTpH→M(OH)(OH2)++H+(1) 蒸发去溶剂，缩合反应（以羟基桥配聚合作用为例）：胶凝 2M(OH)(OH)>M.(OH)(OH+2H (
19 阳离子M2+在溶剂中发生溶剂化反应：水解反应： H H M2+ + :O [M O ] H H 胶溶： 蒸发去溶剂，缩合反应（以羟基桥配聚合作用为例）：胶凝 M OH M OH OH H z n z T p H n ( 1) 2 1 , 2 ( ) ( )( ) (1) M OH OH M OH OH H O (2) z n z n 2 2( 1) 2 2 2 2 4 ( 1) 2 ( )( 2 ) 1 ( ) ( ) 2 (a)无机盐在水相中发生水解－聚合反应：

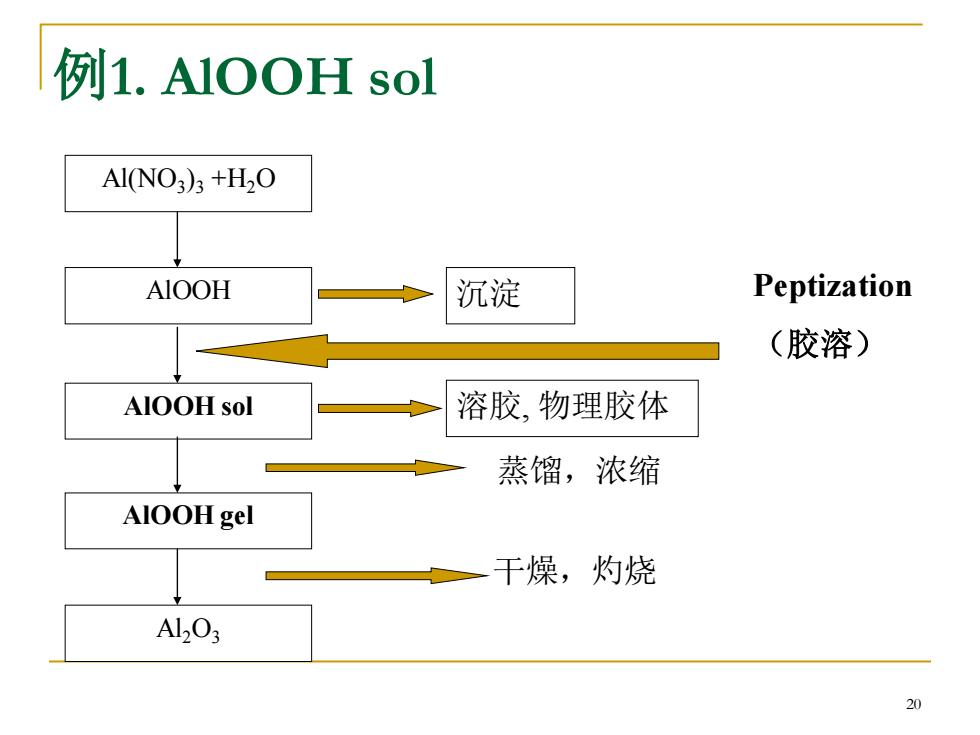

例1.A1 OOH sol Al(NO3)3+H2O AIOOH 沉淀 Peptization (胶溶) AIOOH sol 溶胶，物理胶体 蒸馏，浓缩 AlOOH gel 一干燥，灼烧 Al203
20 例1. AlOOH sol Al(NO3 )3 +H2O AlOOH AlOOH sol AlOOH gel Al2O3 沉淀 溶胶, 物理胶体 Peptization （胶溶） 蒸馏，浓缩 干燥，灼烧

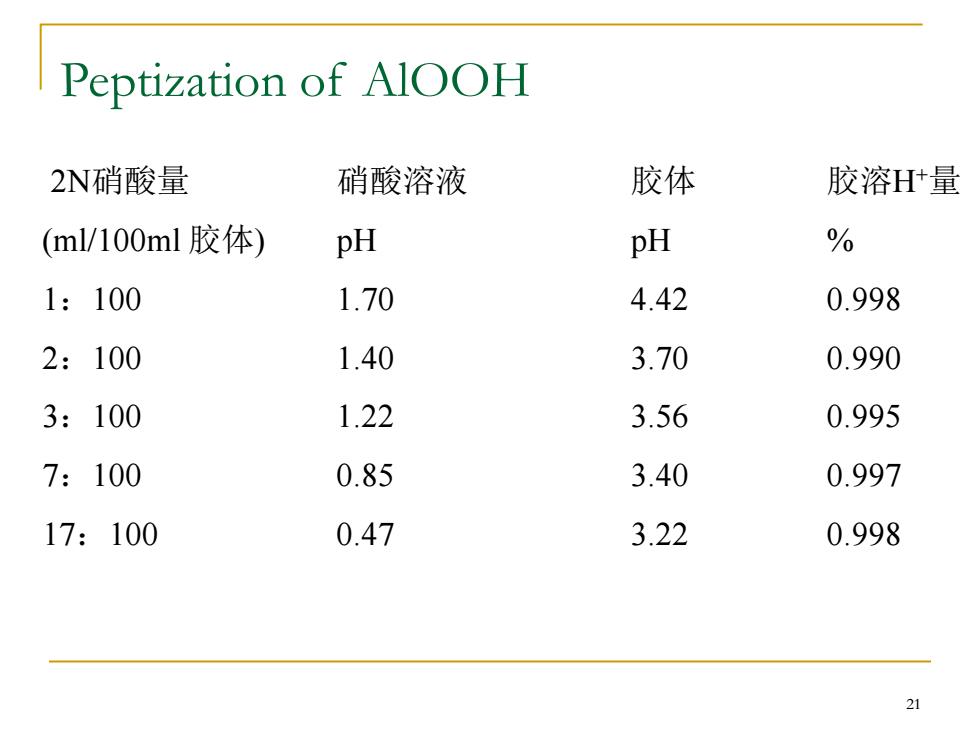

Peptization of AlOOH 2N硝酸量 硝酸溶液 胶体 胶溶H+量 (ml/100ml胶体) pH pH % 1:100 1.70 4.42 0.998 2:100 1.40 3.70 0.990 3:100 1.22 3.56 0.995 7:100 0.85 3.40 0.997 17:100 0.47 3.22 0.998 21
21 Peptization of AlOOH 2N硝酸量 硝酸溶液 胶体 胶溶H+量 (ml/100ml 胶体) pH pH % 1：100 1.70 4.42 0.998 2：100 1.40 3.70 0.990 3：100 1.22 3.56 0.995 7：100 0.85 3.40 0.997 17：100 0.47 3.22 0.998
