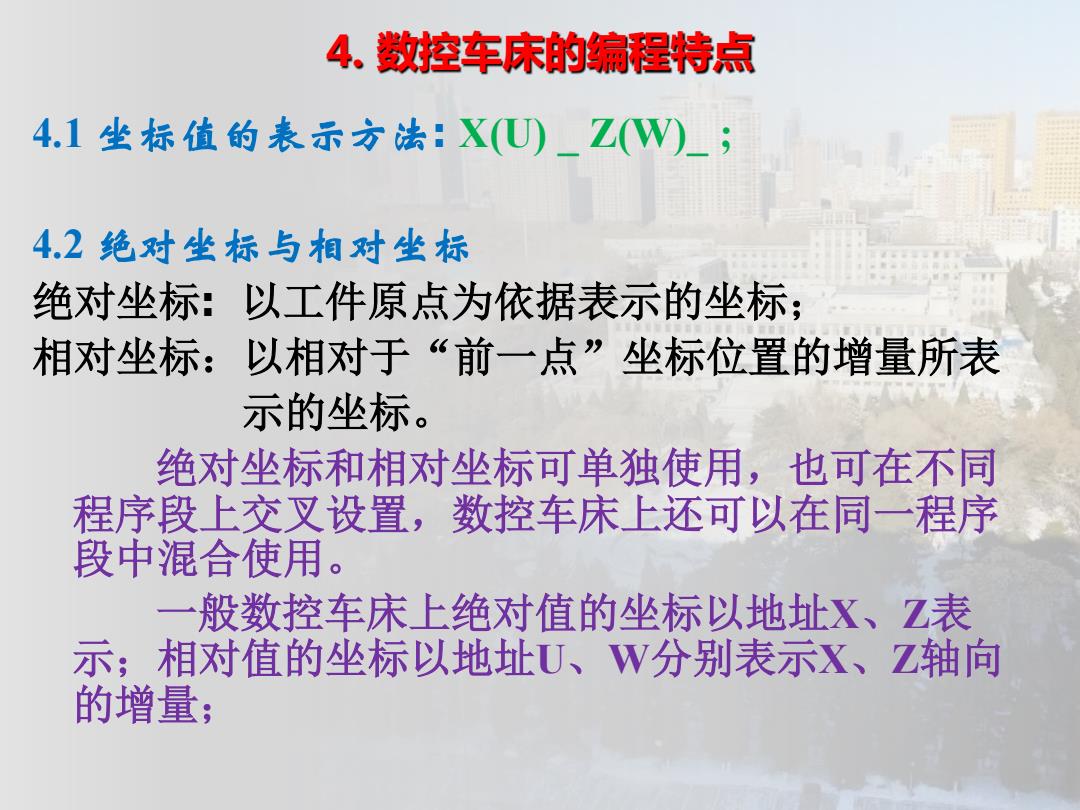

4.数控车床的编程特点 4.1坐标值的表示方法：X(U)Z(W; 4.2绝对坐标与相对坐标 绝对坐标：以工件原点为依据表示的坐标； 相对坐标：以相对于“前一点”坐标位置的增量所表 示的坐标。 绝对坐标和相对坐标可单独使用，也可在不同 程序段上交叉设置，数控车床上还可以在同一程序 段中混合使用。 一 般数控车床上绝对值的坐标以地址X、Z表 示；相对值的坐标以地址U、W分别表示X、Z轴向 的增量；
4.1 坐标值的表示方法: X(U) _ Z(W)_ ; 4.2 绝对坐标与相对坐标 绝对坐标: 以工件原点为依据表示的坐标； 相对坐标：以相对于“前一点”坐标位置的增量所表 示的坐标。 绝对坐标和相对坐标可单独使用，也可在不同 程序段上交叉设置，数控车床上还可以在同一程序 段中混合使用。 一般数控车床上绝对值的坐标以地址X、Z表 示；相对值的坐标以地址U、W分别表示X、Z轴向 的增量； 4. 数控车床的编程特点

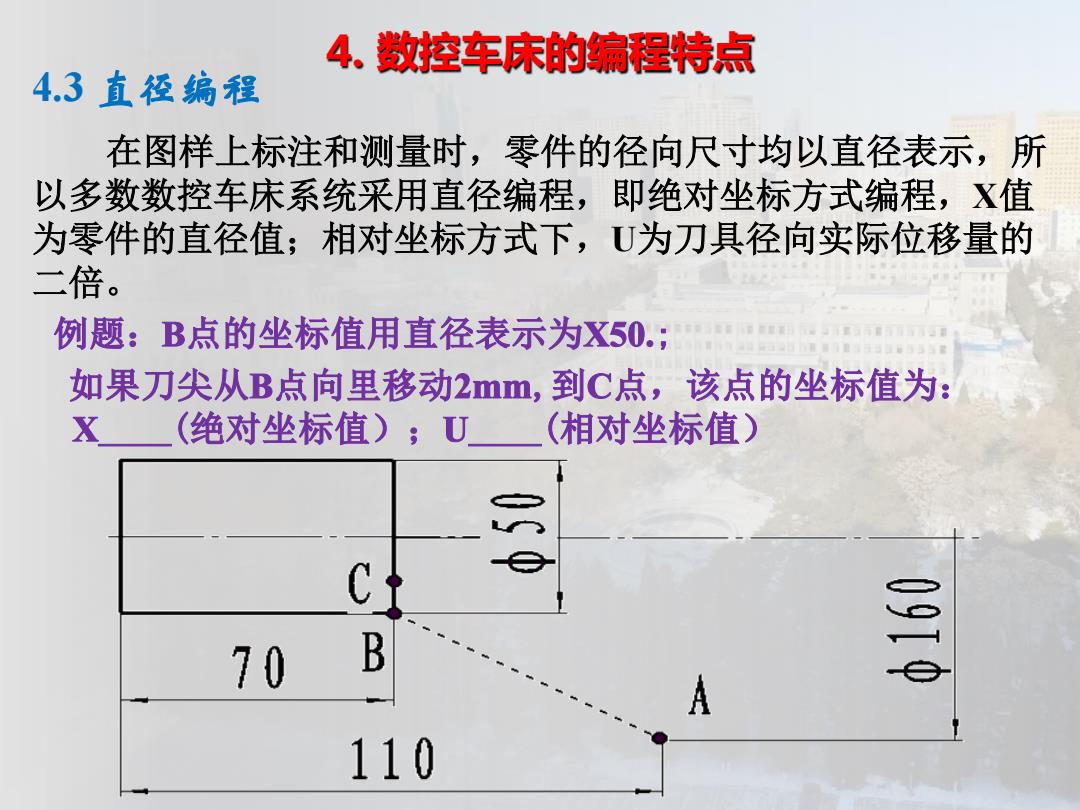

4.数控车床的编程特点 4.3直径编程 在图样上标注和测量时，零件的径向尺寸均以直径表示，所 以多数数控车床系统采用直径编程，即绝对坐标方式编程，X值 为零件的直径值；相对坐标方式下，U为刀具径向实际位移量的 二倍。 例题：B点的坐标值用直径表示为X50.; 如果刀尖从B点向里移动2mm,到C点，该点的坐标值为： X (绝对坐标值)；U (相对坐标值) cf 70 B A 110
4.3 直径编程 在图样上标注和测量时，零件的径向尺寸均以直径表示，所 以多数数控车床系统采用直径编程，即绝对坐标方式编程，X值 为零件的直径值；相对坐标方式下，U为刀具径向实际位移量的 二倍。 4. 数控车床的编程特点

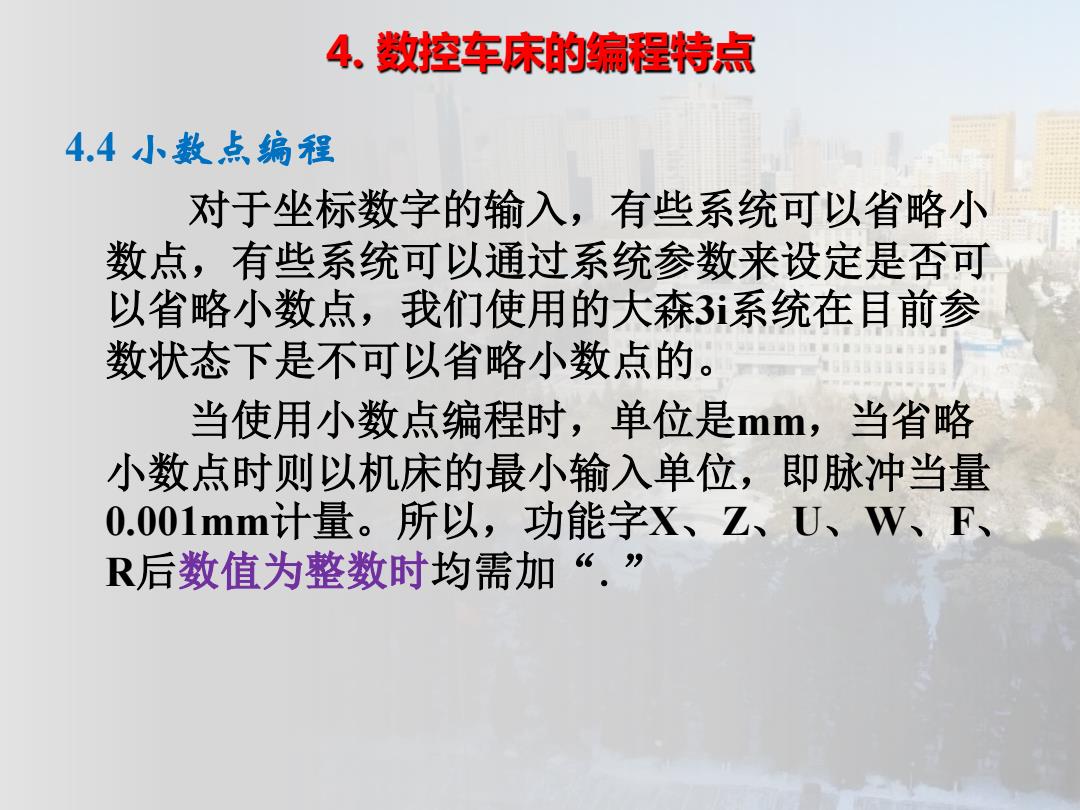

4.数控车床的编程特点 4.4小数点编程 对于坐标数字的输入，有些系统可以省略小 数点，有些系统可以通过系统参数来设定是否可 以省略小数点，我们使用的大森3系统在目前参 数状态下是不可以省略小数点的。 当使用小数点编程时，单位是mm,当省略 小数点时则以机床的最小输入单位，即脉冲当量 0.001mm计量。所以，功能字X、Z、U、W、F、 R后数值为整数时均需加
4.4 小数点编程 对于坐标数字的输入，有些系统可以省略小 数点，有些系统可以通过系统参数来设定是否可 以省略小数点，我们使用的大森3i系统在目前参 数状态下是不可以省略小数点的。 当使用小数点编程时，单位是mm，当省略 小数点时则以机床的最小输入单位，即脉冲当量 0.001mm计量。所以，功能字X、Z、U、W、F、 R后 均需加“.” 4. 数控车床的编程特点

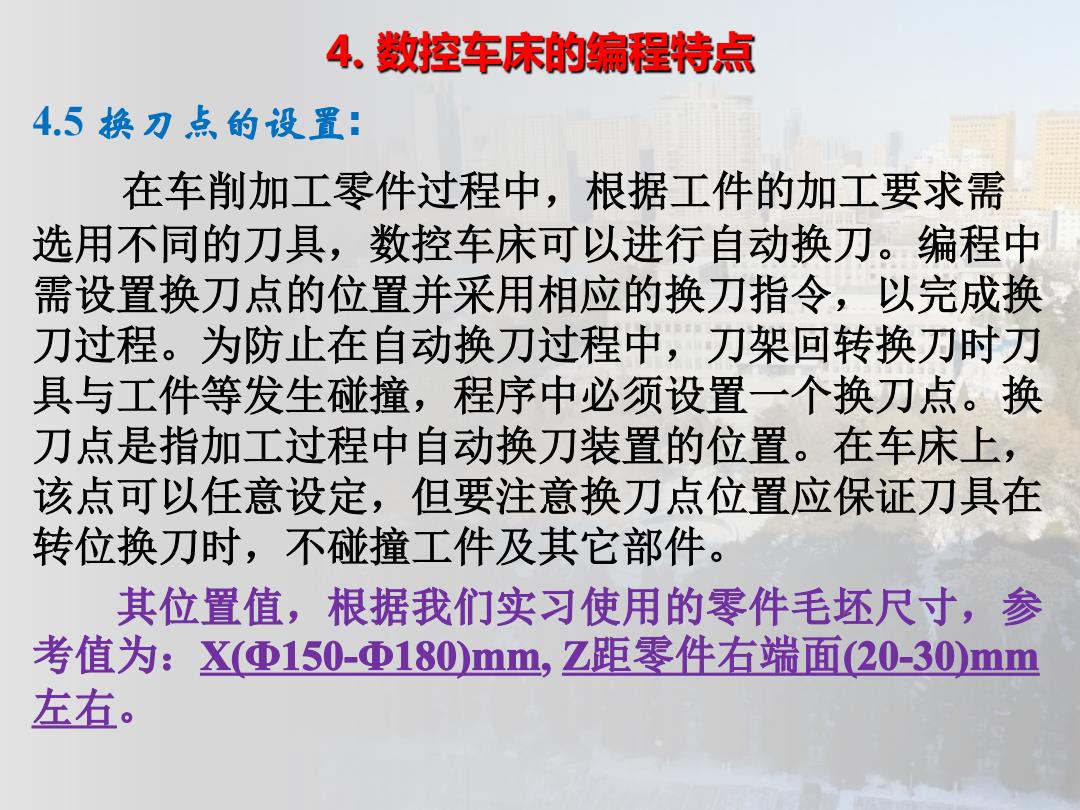

4、数控车床的编程特点 4.5换刀点的设置： 在车削加工零件过程中，根据工件的加工要求需 选用不同的刀具，数控车床可以进行自动换刀。编程中 需设置换刀点的位置并采用相应的换刀指令，以完成换 刀过程。为防止在自动换刀过程中，刀架回转换刀时刀 具与工件等发生碰撞，程序中必须设置一个换刀点。换 刀点是指加工过程中自动换刀装置的位置。在车床上， 该点可以任意设定，但要注意换刀点位置应保证刀具在 转位换刀时，不碰撞工件及其它部件。 其位置值，根据我们实习使用的零件毛坯尺寸，参 考值为：X(Φ150-Φ180)mm,Z距零件右端面(20-30)mm 左右
4.5 换刀点的设置: 在车削加工零件过程中，根据工件的加工要求需 选用不同的刀具，数控车床可以进行自动换刀。编程中 需设置换刀点的位置并采用相应的换刀指令，以完成换 刀过程。为防止在自动换刀过程中，刀架回转换刀时刀 具与工件等发生碰撞，程序中必须设置一个换刀点。换 刀点是指加工过程中自动换刀装置的位置。在车床上， 该点可以任意设定，但要注意换刀点位置应保证刀具在 转位换刀时，不碰撞工件及其它部件。 4. 数控车床的编程特点

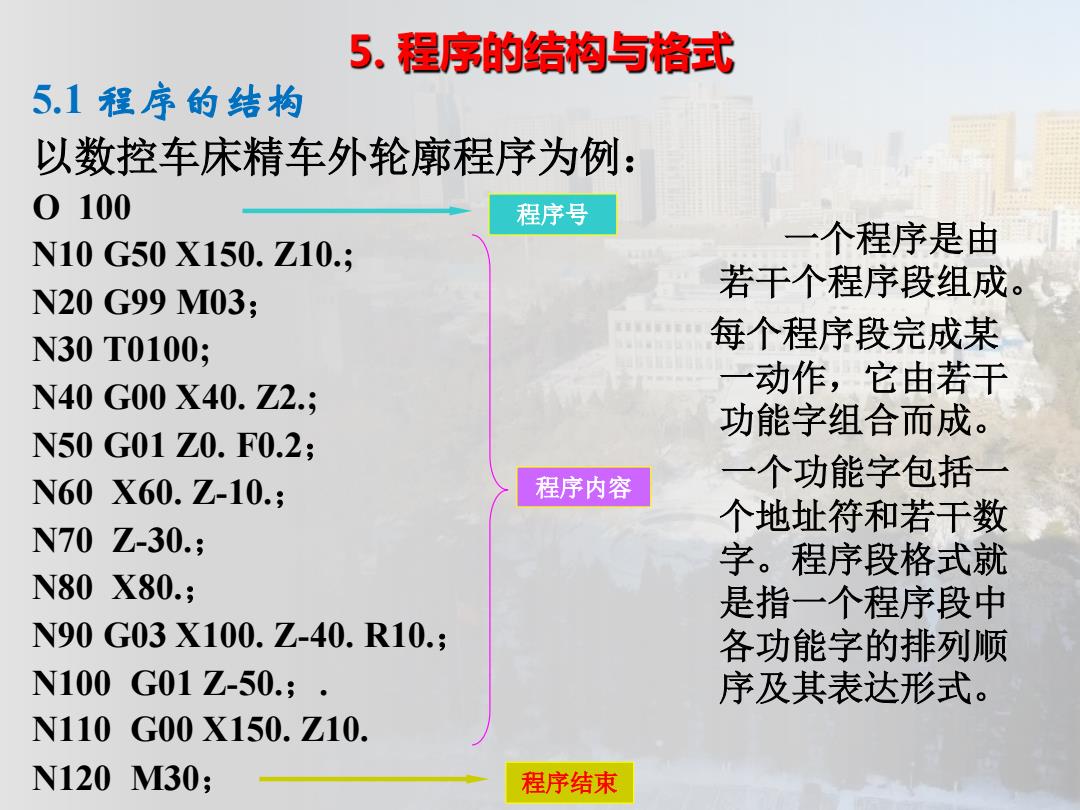

5.程序的结构与格式 5.1程序的结构 以数控车床精车外轮廓程序为例： 0100 程序号 N10G50X150.Z10.; 一个程序是由 N20G99M03; 若干个程序段组成。 N30T0100; 每个程序段完成某 N40G00X40.Z2.; 一动作，它由若干 功能字组合而成。 N50G01Z0.F0.2; N60X60.Z-10.; 程序内容 一个功能字包括一 个地址符和若干数 N70Z-30.; 字。程序段格式就 N80X80.; 是指一个程序段中 N90G03X100.Z-40.R10.; 各功能字的排列顺 N100G01Z-50.; 。 序及其表达形式。 N110G00X150.Z10. N120M30; 程序结束
5.1 程序的结构 以数控车床精车外轮廓程序为例： O 100 N10 G50 X150. Z10.; N20 G99 M03； N30 T0100; N40 G00 X40. Z2.; N50 G01 Z0. F0.2； N60 X60. Z-10.； N70 Z-30.； N80 X80.； N90 G03 X100. Z-40. R10.； N100 G01 Z-50.；. N110 G00 X150. Z10. N120 M30； 一个程序是由 若干个程序段组成。 每个程序段完成某 一动作，它由若干 功能字组合而成。 一个功能字包括一 个地址符和若干数 字。程序段格式就 是指一个程序段中 各功能字的排列顺 序及其表达形式。 程序号 程序内容 程序结束 5. 程序的结构与格式
