三相四极24槽单层叠绕组展开图 W的Wh A X B 单层叠绕组，每相线圈数q个，线圈组数p个，线圈组在相同极性磁极下，可以串联，也可以并联，最大并联支路数p August 27,2011 6
August 27, 2011 6 三相四极24槽单层叠绕组展开图 Z A X B Y C Z A X B Y C 单层叠绕组，每相线圈数pq个，线圈组数p个，线圈组在相同极性磁极下，可以串联，也可以并联，最大并联支路数p。 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

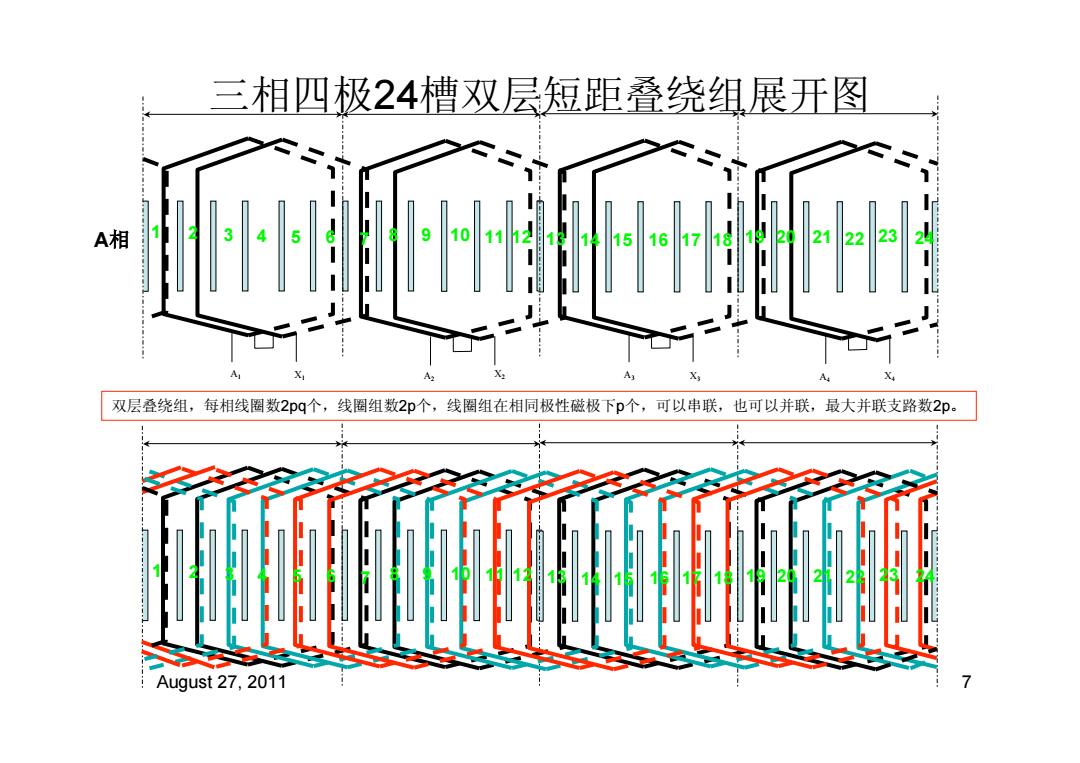

三相四极24槽双层短距叠绕组展开图 A相 5 16 21 22 X A 双层叠绕组，每相线圈数2pq个，线圈组数2p个，线圈组在相同极性磁极下p个，可以串联，也可以并联，最大并联支路数2印。 August 27,2011 7
August 27, 2011 7 三相四极24槽双层短距叠绕组展开图 双层叠绕组，每相线圈数2pq个，线圈组数2p个，线圈组在相同极性磁极下p个，可以串联，也可以并联，最大并联支路数2p。 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 A1 X1 A X2 2 A3 X3 A4 X4 A相 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
