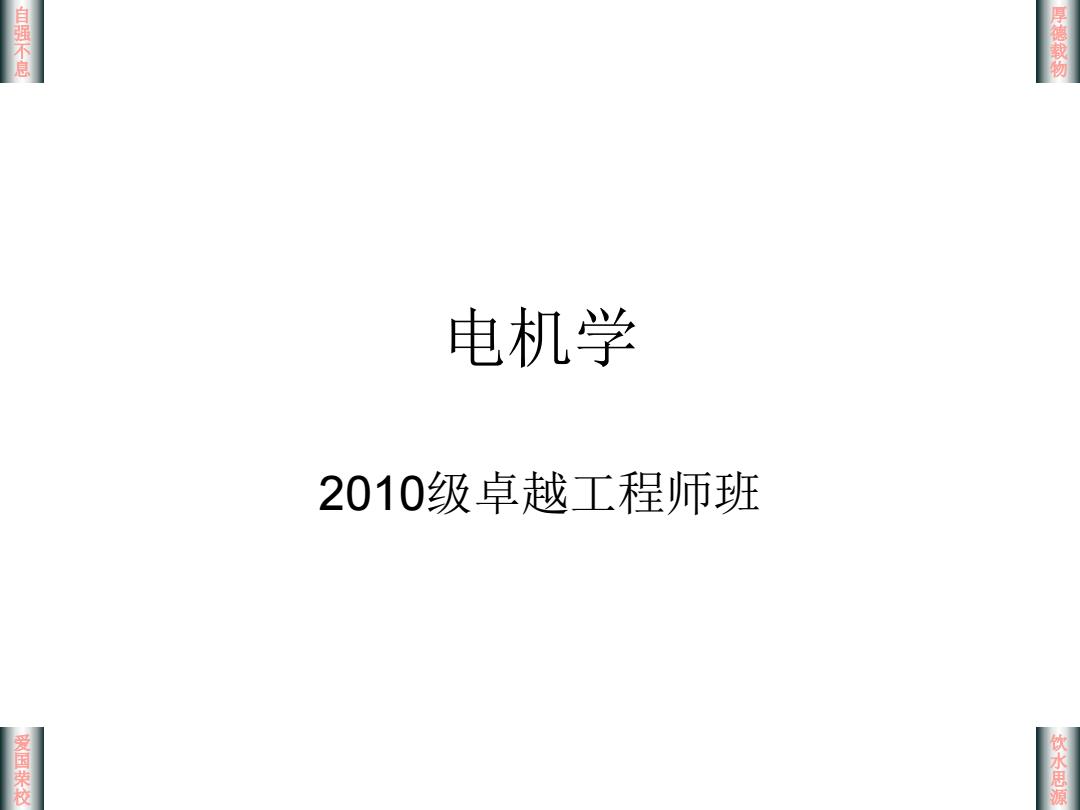

自强不息 厚德载物 电机学 2010级卓越工程师班 爱国荣校 饮水思源
自 强 不 息 厚 德 载 物 爱 国 荣 校 饮 水 思 源 电机学 2010级卓越工程师班
自强不息 厚德载物 第三讲交流电机共性问题 交流电机基本结构 ·交流电机共性问题 交流（电枢）绕组的基本要求 交流绕组的基本参数 ·简单交流对称绕组 ·鼠笼结构交流绕组 ·磁极绕组 爱国荣校 2022-3-12 上海交通大学电气工程系谢宝昌 2 饮水思源
自 强 不 息 厚 德 载 物 爱 国 荣 校 饮 水 思 源 2022-3-12 上海交通大学电气工程系 谢宝昌 2 第三讲 交流电机共性问题 • 交流电机基本结构 • 交流电机共性问题 • 交流（电枢）绕组的基本要求 • 交流绕组的基本参数 • 简单交流对称绕组 • 鼠笼结构交流绕组 • 磁极绕组
自强不息 交流电机基本结构 厚德载物 铁芯 定子电枢 三相对称 ★★★★★ 异步电机 对称绕组 气隙 多相对称 铁芯 转子电枢 三相对称 对称绕组 交流电机 多相对称（鼠笼） 铁芯 电枢 三相对称 ★★★★★ 同步电机 对称绕组 气隙 多相对称 铁芯 磁极 集中绕组 磁极绕组 分布绕组 爱国荣校 2022-3-12 上海交通大学电气工程系谢宝昌 3 饮水思源
自 强 不 息 厚 德 载 物 爱 国 荣 校 饮 水 思 源 2022-3-12 上海交通大学电气工程系 谢宝昌 3 铁芯 交流电机基本结构 气隙 对称绕组 三相对称 铁芯 对称绕组 定子电枢 转子电枢 异 步 电 机 多相对称（鼠笼） 铁芯 气隙 对称绕组 集中绕组 铁芯 磁极绕组 电枢 磁极 同 步 电 机 分布绕组 三相对称 多相对称 三相对称 多相对称 交 流 电 机 ★★★★★ ★★★★★

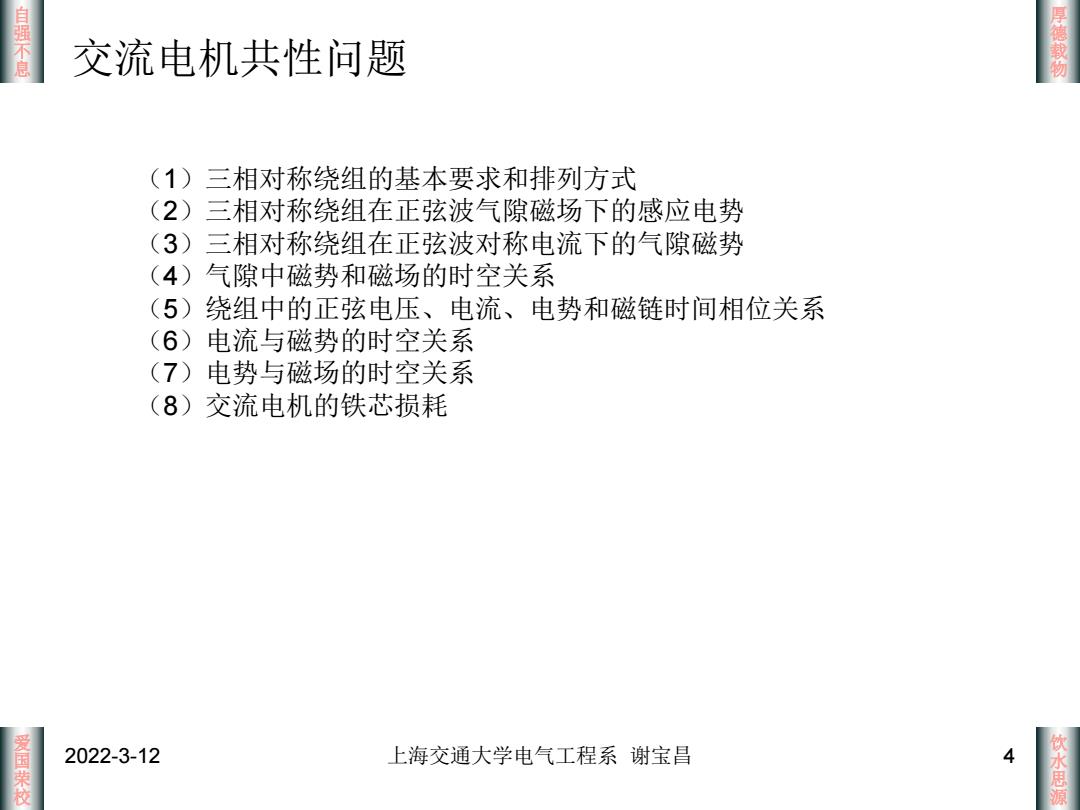

自强不息 交流电机共性问题 厚德载物 (1)三相对称绕组的基本要求和排列方式 (2)三相对称绕组在正弦波气隙磁场下的感应电势 (3)三相对称绕组在正弦波对称电流下的气隙磁势 (4)气隙中磁势和磁场的时空关系 (5)绕组中的正弦电压、电流、电势和磁链时间相位关系 (6)电流与磁势的时空关系 (7)电势与磁场的时空关系 (8)交流电机的铁芯损耗 爱国荣校 2022-3-12 上海交通大学电气工程系谢宝昌 4 饮水思源
自 强 不 息 厚 德 载 物 爱 国 荣 校 饮 水 思 源 2022-3-12 上海交通大学电气工程系 谢宝昌 4 交流电机共性问题 （1）三相对称绕组的基本要求和排列方式 （2）三相对称绕组在正弦波气隙磁场下的感应电势 （3）三相对称绕组在正弦波对称电流下的气隙磁势 （4）气隙中磁势和磁场的时空关系 （5）绕组中的正弦电压、电流、电势和磁链时间相位关系 （6）电流与磁势的时空关系 （7）电势与磁场的时空关系 （8）交流电机的铁芯损耗
自强不息 厚德载物 交流绕组的基本要求 1.空间对称，三相轴线互差120电角； 2.对称电流产生圆形旋转磁场： 3.相同磁场产生的感应电势基波有效值最大； 4.三相绕组电气参数（电阻、电感、电容）相同； 5.气隙磁场空间谐波含量小： 6.节省材料，但具有足够的绝缘强度和机械强度； 7.工艺简单、制造方便。 爱国荣校 2022-3-12 上海交通大学电气工程系谢宝昌 5 饮水思源
自 强 不 息 厚 德 载 物 爱 国 荣 校 饮 水 思 源 2022-3-12 上海交通大学电气工程系 谢宝昌 5 交流绕组的基本要求 1. 空间对称，三相轴线互差1200电角； 2. 对称电流产生圆形旋转磁场； 3. 相同磁场产生的感应电势基波有效值最大； 4. 三相绕组电气参数（电阻、电感、电容）相同； 5. 气隙磁场空间谐波含量小； 6. 节省材料，但具有足够的绝缘强度和机械强度； 7. 工艺简单、制造方便
